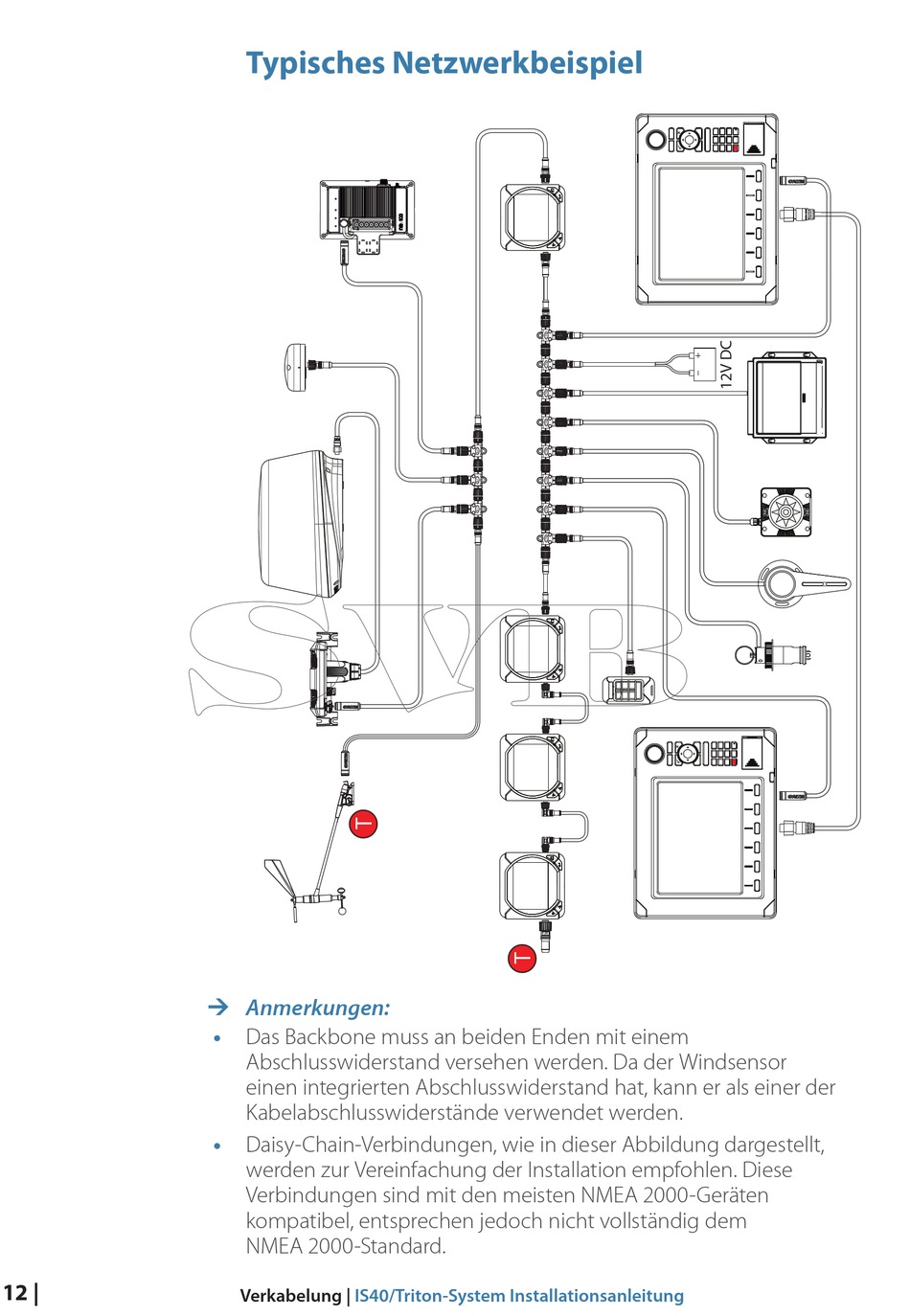

Typisches Netzwerkbeispiel

¼ Anmerkungen:
•
Das Backbone muss an beiden Enden mit einem
Abschlusswiderstand versehen werden. Da der Windsensor
einen integrierten Abschlusswiderstand hat, kann er als einer der
Kabelabschlusswiderstände verwendet werden.
•
Daisy-Chain-Verbindungen, wie in dieser Abbildung dargestellt,
werden zur Vereinfachung der Installation empfohlen. Diese
Verbindungen sind mit den meisten NMEA 2000-Geräten
kompatibel, entsprechen jedoch nicht vollständig dem
NMEA 2000-Standard.
