8 |

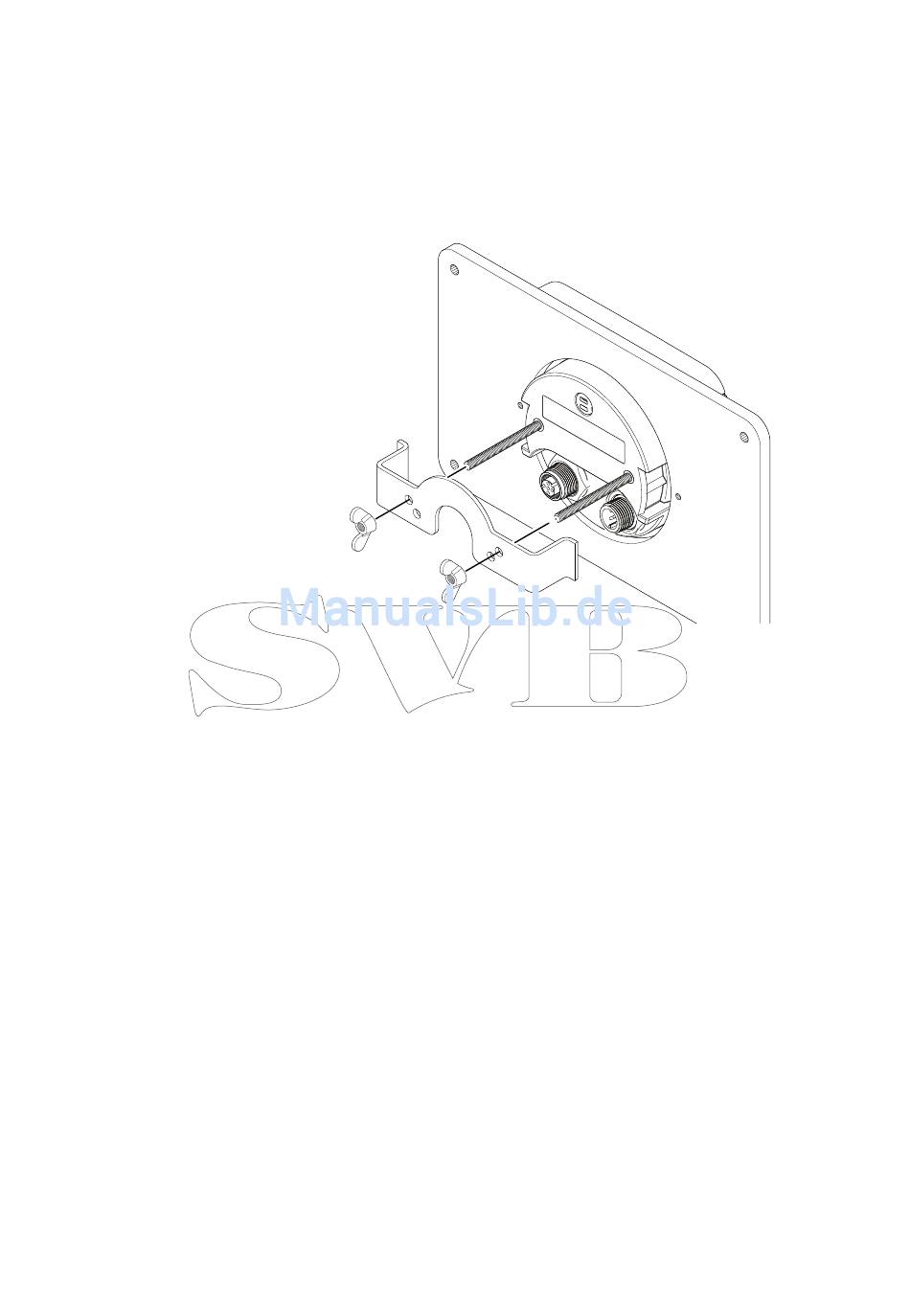

Einbau mit Halterung

Das Display kann nur mithilfe des Montageclips eingebaut oder
zusätzlich mit einer Halterung gesichert werden. Damit die
Halterung ordnungsgemäß montiert werden kann, muss auf
der Rückseite des Displays genügend Platz zum Anbringen der
Befestigungen sein.
Bevor Sie das Display in der Einbauposition anbringen, sollten Sie
die Gewindestangen von Hand fest in die Rückwand des Displays
einschrauben.
Setzen Sie dann das Display in die Montageöffnung ein, und
bringen Sie anschließend die Halterung sowie die Unterlegscheiben
und Befestigungsmuttern an.

Mehrere Displays

Bei Montage mehrerer Displays über- oder nebeneinander muss
darauf geachtet werden, dass genügend Platz zum Anbringen der
Sonnenschutzabdeckungen vorhanden ist.
Selbst wenn die Abdeckungen nicht notwendig sind, sollte der
erforderliche Abstand eingehalten werden, da zum Drehen beim
Herausnehmen des Displays aus dem Montageclip auf jeder Seite
3,5 mm benötigt werden.
Für jedes Display sollten folgende Mindestabstände nicht
unterschritten werden:
•
Breite: 123 mm
•
Höhe: 120 mm
Installation | IS40/Triton-System Installationsanleitung
