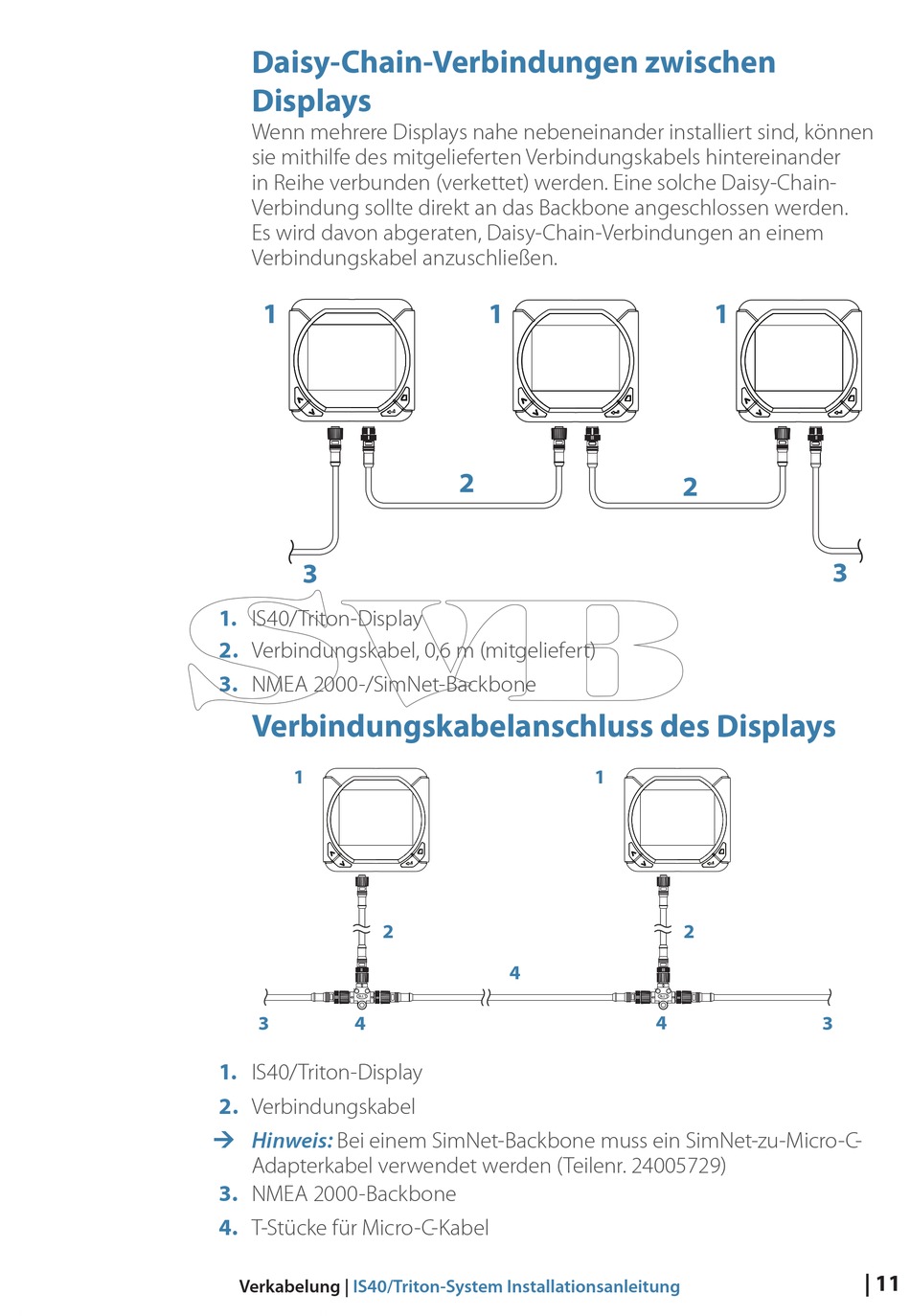

Daisy-Chain-Verbindungen zwischen
Displays
Wenn mehrere Displays nahe nebeneinander installiert sind, können
sie mithilfe des mitgelieferten Verbindungskabels hintereinander
in Reihe verbunden (verkettet) werden. Eine solche Daisy-Chain-
Verbindung sollte direkt an das Backbone angeschlossen werden.
Es wird davon abgeraten, Daisy-Chain-Verbindungen an einem
Verbindungskabel anzuschließen.
1
3
1.
IS40/Triton-Display
2.
Verbindungskabel, 0,6 m (mitgeliefert)
3.
NMEA 2000-/SimNet-Backbone

Verbindungskabelanschluss des Displays

1
2
3 4
1.
IS40/Triton-Display
2.
Verbindungskabel
¼ Hinweis:
Bei einem SimNet-Backbone muss ein SimNet-zu-Micro-C-
Adapterkabel verwendet werden (Teilenr. 24005729)
3.
NMEA 2000-Backbone
4.
T-Stücke für Micro-C-Kabel
