1

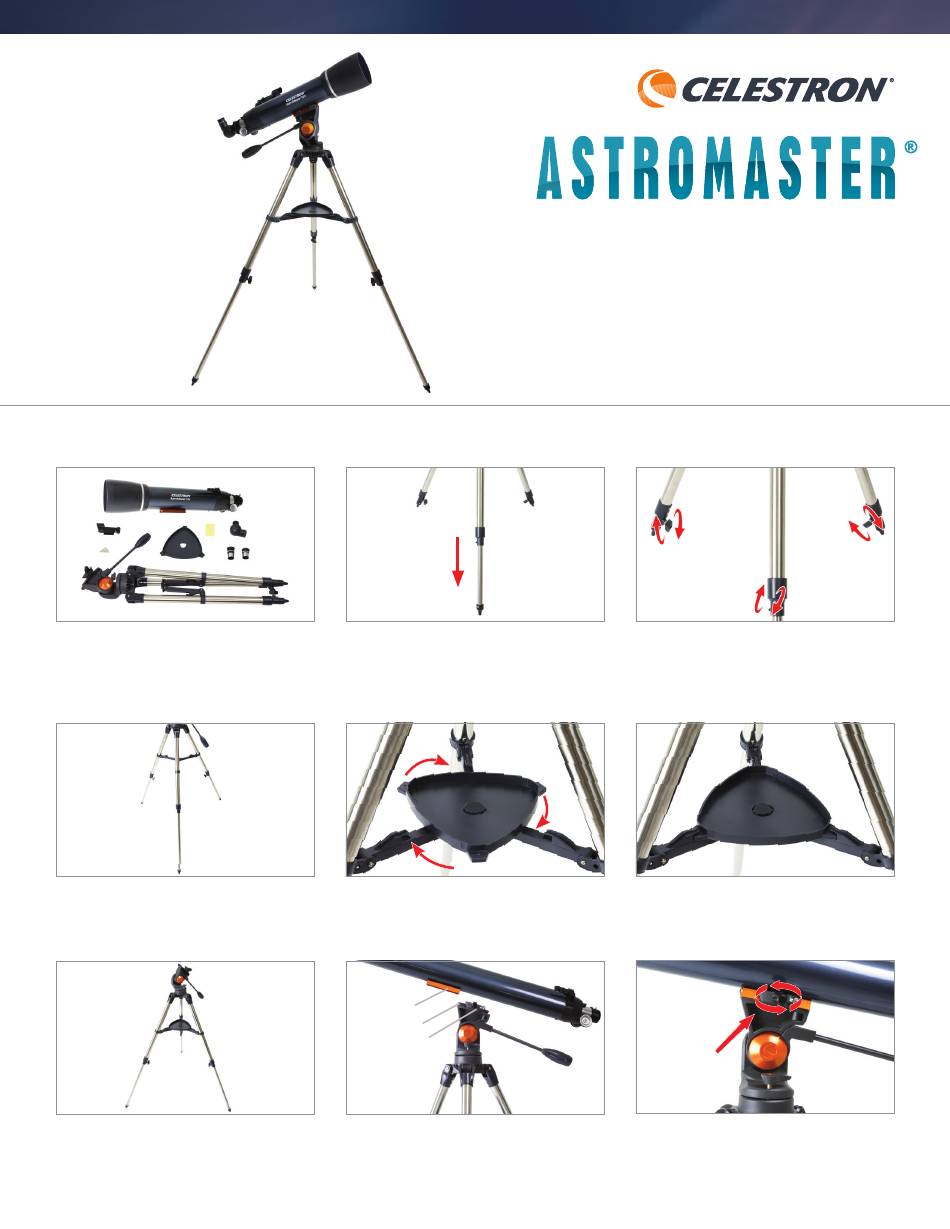

Votre AstroMaster est livré avec: Tube optique, chercheur StarPointer
trépied pré-assemblé avec entretoise centrale et monture altazimuthale,
deux oculaires, renvoi coudé, plateau à accessoires, tissu de nettoyage
de lentille et guide de démarrage rapide.
4
Assurez-vous que les trois pieds sont à une longueur similaire, de
manière à ce que la plateforme du télescope soit globalement à
niveau. Ajustez la longueur des pieds si nécessaire.
7
Félicitations, le trépied et la monture sont complètement assemblés.
Vérifiez que votre installation correspond à l'image ci-dessus.
2
, Pour installer le trépied, commencez par écarter les pieds au maxi-
®
mum du débattement. Ensuite desserrez la vis sur le dessous de
chaque pied afin d'étendre chaque pied, jusqu'à atteindre la longueur
désirée (environ 6 à 12 pouces).
5
Pour attacher le plateau à accessoires, alignez les encoches et
faites tourner le plateau dans le sens horaire jusqu'à que les onglets
s'enclenchent sous les fixations du trépied.
8
Queue d'aronde
Monture
Fixation Vis
Il est maintenant temps de fixer le tube tu télescope. Pour
commencer, desserrez un peu les vis de fixations du dessus de la
monture pour permettre de glisser la fixation en queue d'arronde
en dessous. Faites ensuite glisser la barre de queue d'arronde sur
la monture.
T É L E S C O P E A Z
MODÈLE #22065 (102AZ)
GUIDE DE CONFIGURATION RAPIDE
3
Serrez chaque pied à la hauteur désirée en resserant la vis sur le
dessous du pied.
6
Vérifiez que le plateau est installé correctement, comme illustré dans
l'image ci-dessus.
9
Centrez la barre de queue d'aronde dans le monture et resserrez la
vis de fixation pour la tenir en place. Pour une plus grande sécurité,
serrez la vis angulaire de verrouillage située sur le côté de la vis
de fixation.
FRANÇAIS
