1

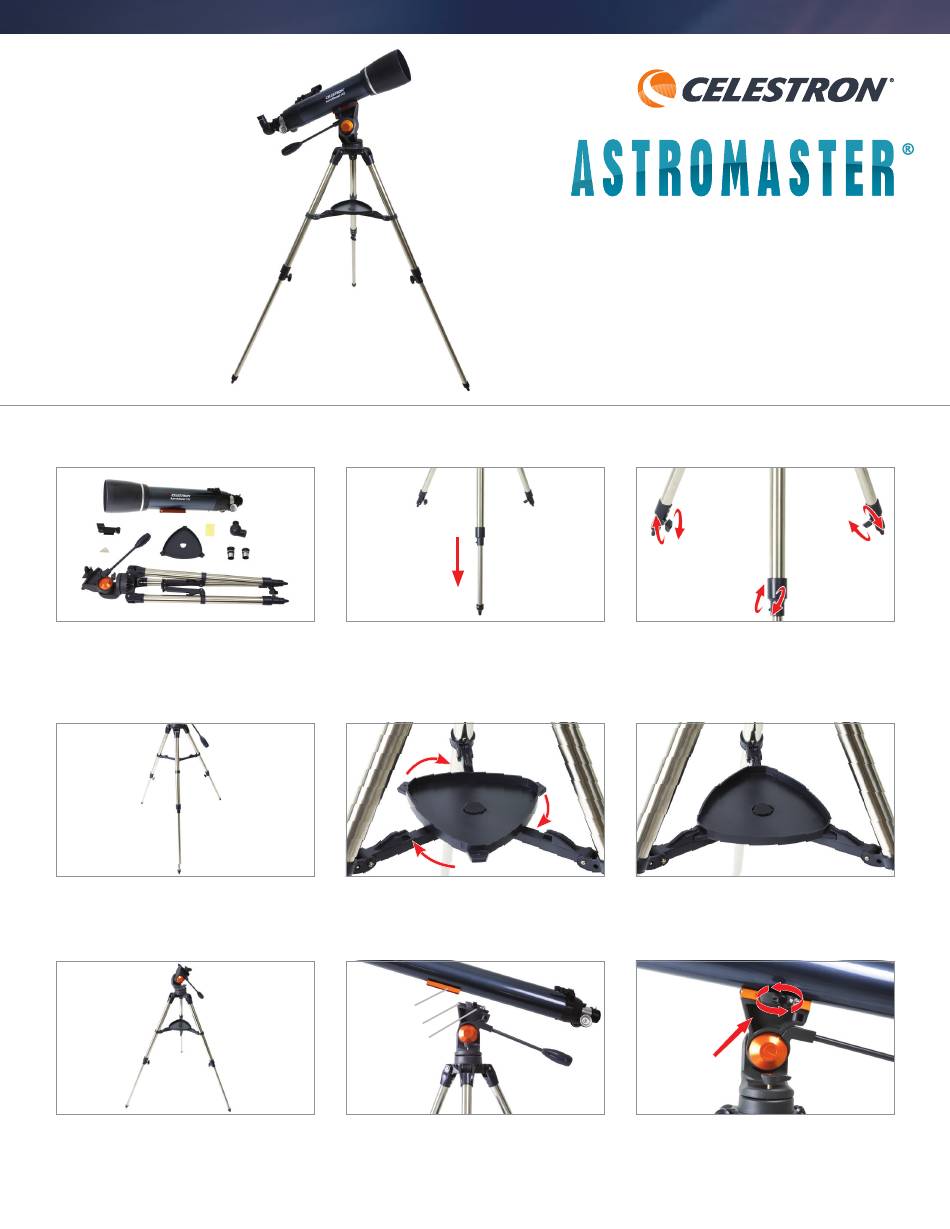

L'AstroMaster comprende: tubo ottico, cercatore StarPointer
treppiede pre-assemblato con supporto centrale delle gambe e
montatura altazimutale fissata, due oculari, diagonale raddrizzatore
dell'immagine, vassoio porta accessori, panno per lenti e guida rapida.
4
Verificare che tutte e tre le gambe siano alla stessa altezza in modo
che la piattaforma per il telescopio sia a livello. Effettuare regolazioni
all'altezza delle gambe se necessario.
7
Congratulazioni, l'assemblaggio completo del treppiede e della
montatura è stato completato. Verificare che corrisponda
all'immagine sopra.
2
,
Per configurare il treppiede, allargare al massimo le tre gambe del
®
treppiede. Successivamente, allentare la vite alla base di ciascuna
gamba per estenderla fino a raggiungere l'altezza desiderata (di
solito circa 30 cm).
5
Per fissare il vassoio porta accessori, allineare le tacche e ruotare il
vassoio in senso orario fino a quando i dispositivi di bloccaggio del
vassoio non scatteranno in posizione sotto le staffe del treppiede.
8
Coda di rondine
Montatura
Fissaggio Viti
Quindi, è il momento di fissare il tubo ottico. Innanzitutto,estrarre
parzialmente le viti di fissaggio in cima alla montatura per creare
abbastanza spazio per la coda di rondine. Quindi, far scorrere la barra
a coda di rondine del tubo sulla montatura.
TELESCOPIO AZ
MODELLO N. 22065 (102AZ)
GUIDA RAPIDA
3
Bloccare ciascuna gamba all'altezza desiderata serrando nuovamen-
te la vite alla base della gamba.
6
Verificare di avere fissato correttamente il vassoio porta accessori e
che appaia come l'immagine sopra.
9
Centrare la barra a coda di rondine nella montatura e serrare nuova-
mente la vite di fissaggio per tenerla in posizione. Per una maggiore
sicurezza, serrare la vite di bloccaggio angolata accanto alla vite di
fissaggio.
ITALIANO
