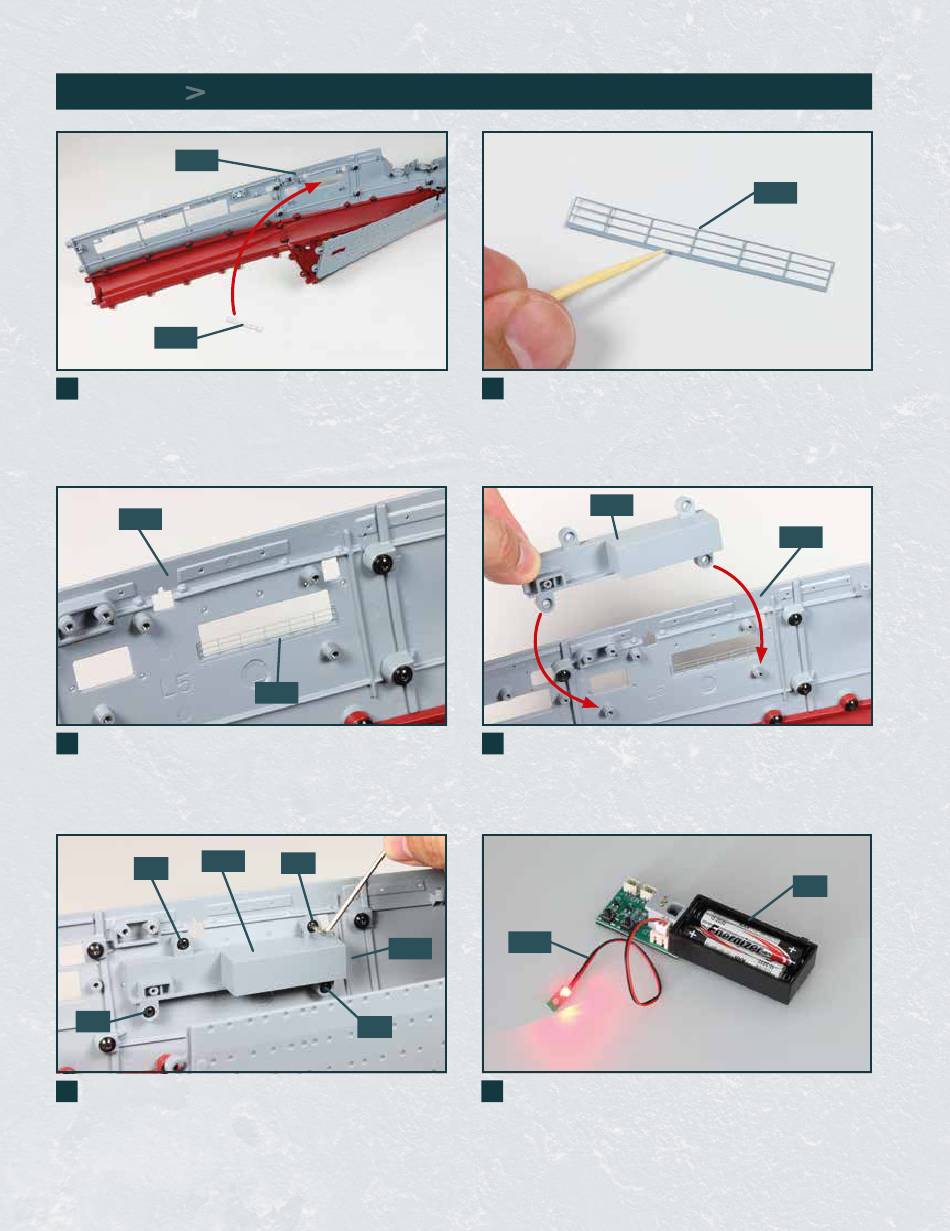

SCHRITT 1
Montage von Reling, Abdeckung und LED
12A
34B
1
1
Legen Sie die Rumpfstruktur auf Ihre Arbeitsplatte. Nehmen Sie
die Reling 34B und setzen Sie sie testweise in die Öffnung des
Backbord-Rumpfabschnitts 12A ein, auf die der Pfeil weist.
12A
3
Kleben Sie die Reling 34B von innen in der Öffnung des linken
oberen Rumpfabschnitts 12A fest, wie abgebildet.
34A
FM
FM
5
Befestigen Sie die Abdeckung 34A mit vier Schrauben FM am
Rumpfbauteil 12A.
34B
FM
12A
FM
2
Nehmen Sie die Reling 34B wieder ab und versehen Sie deren
unteren Rand mit einigen winzigen Tropfen Sekundenkleber.
34A
4
Nehmen Sie die Abdeckung 34A und platzieren Sie deren
Laschen auf den Aufnahmen am Rumpfbauteil 12A, wie es die
beiden Pfeile andeuten.
34C
6
Jetzt wird die LED 34C getestet. Verbinden Sie dazu den
Stecker des Platinenkabels mit dem Port „LD" der Testplatine
1D. Sobald dies geschehen ist, leuchtet die LED rot auf.
4
34B
12A
1D
