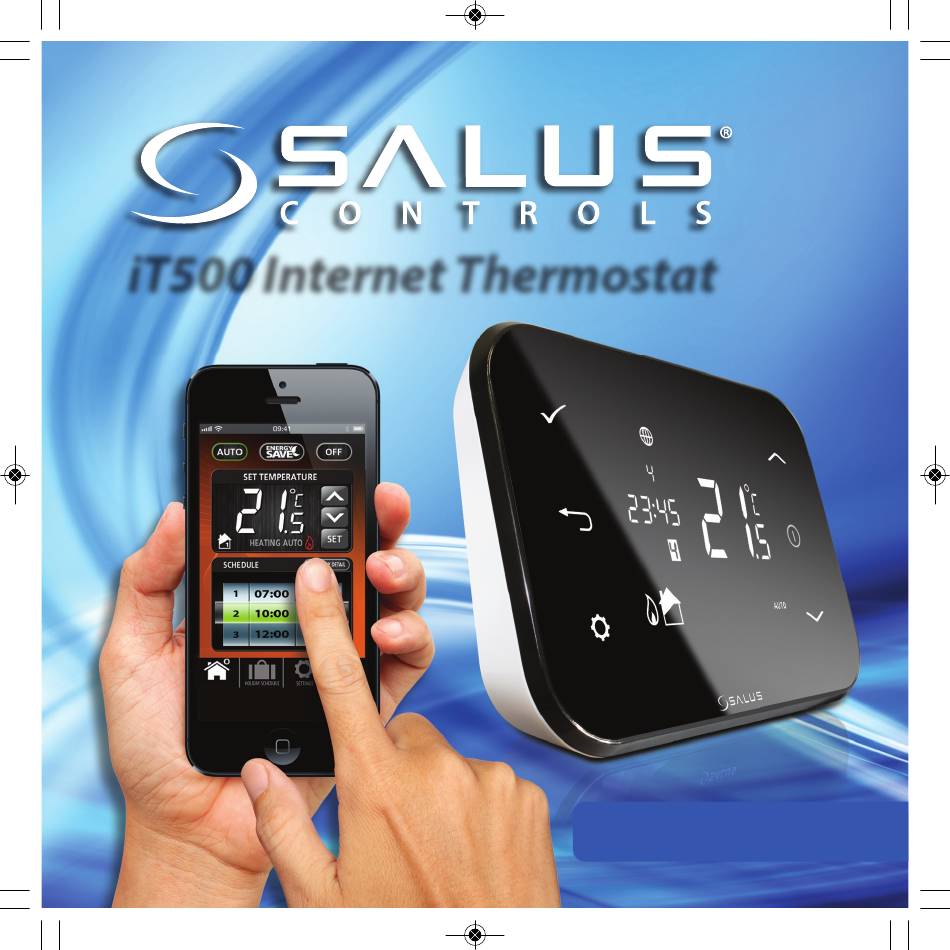

- Seite 1 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:39 Page 1 iT500 Internet Thermostat I N S TA L L AT I O N S - A N L E I T U N G...
- Seite 2 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:39 Page 2 1. Konformität & Sicherheit Produktinformationen Diese Anweisungen gelten für das auf der Titelseite abgebildete SALUS Controls-Modell in diesem Handbuch, und dürfen nicht mit einer anderen Marke oder Modell verwendet werden.
- Seite 3 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:40 Page 3 2. Installation des Empfängers iT500RX Lösen Sie die Schrauben an der Unterseite Klipsen Sie die Vorderseite des Geräts ab. Schrauben Sie die Rückseite der Empfangs-Einheit der Empfangs-Einheit. mit dem mitgelieferten Zubehör an die Wand.
- Seite 4 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:42 Page 4 3. SCHALTPLÄNE FÜR SYSTEMKONFIGURATIONEN 2 x CH Zonen – Potentialfreie Kombination Kessel Potentialfreier - Kombination Kessel Kessel Kessel 230V 230V Kessel 230V OV - 230v OV 230 230V Schaltung – Kombination Nur eine Heizungszone.
- Seite 5 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:49 Page 5 3. SCHALTPLÄNE FÜR SYSTEMKONFIGURATIONEN 230 V Schaltung - S Plan 230 V Schaltung - Y Plan 230V 230V 230V 230V 230V 230V Kessel Kessel Kessel Kessel Permanent 230V 2 x CH Zonen - 230 V Schaltung Kombination Kessel Eine Heizungszone Plus Warmwasser.
- Seite 6 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:50 Page 6 4. Installation der Wandhalterung (optional) Schrauben Sie die Wandhalterung an eine Nach dem sichergestellt wurde, dass die Sobald dieser einrastet, sollten Sie sicherstellen, geeignete Wand mittels der eingebauten Halterung sicher sitzt, können Sie den iT500 dass das Gerät sicher auf der Halterung sitzt.
- Seite 7 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:50 Page 7 6. Das Gateway mit dem Router verbinden Blinkende rote Lampen beim Einstellen. Konstantes grünes Licht, wenn der iT500 mit dem SALUS-Controls-Server verbunden ist. iT500 Installations-Anleitung 07...
- Seite 8 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:50 Page 8 7. Einlegen der Batterien in den iT500-Thermostat Entfernen Sie die Batterieabdeckung von Notieren Sie sich die aufgedruckte Mit dem Gesicht nach unten setzen Sie die der Unterseite des iT500-Thermostat.
- Seite 9 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:50 Page 9 8. Einrichtung des iT500-Thermostat Nach dem erstmaligen Einschalten des iT500 wird das Display die folgende Sequenz durchlaufen. OTA * Revisionsnummer Das Globussymbol wird angezeigt, wenn sich das Gerät automatisch mit dem Internet über das SALUS-iTG500-Gateway verbindet.
- Seite 10 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:50 Page 10 9. LCD Übersicht LCD-SYMBOLE BESCHREIBUNG FUNKTION Tag der Woche Zeigt die Nummer des Tages der Woche. 1= Montag Temperaturanzeige Displays festlegen oder gemessene Temperatur Uhrenanzeige Zeigt Zeit Programm-Nummernanzeige Zeigt die Anzahl der aktiven (ausgewählten) Programme...
- Seite 11 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:51 Page 11 Auswahl Ihrer Systemkonfiguration Auf der Grundlage Ihrer Systemverkabelung auf Seite 4. Wird der iT500 in Großbritannien für eine Heizungszone verwendet müssen Sie keine Systemeinstellung vornehmen, fahren Sie auf Seite 15 fort.
- Seite 12 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:51 Page 12 Jetzt, wo Sie Ihre Systemkonfiguration ausgewählt haben, können Sie den Rest der Installationseinstellung fortsetzen. Auswählen für Heizungsanwendung Auswählen für Heizungsanwendung Auswählen für Heizungsanwendung Auswählen für Kühlungsanwendung* Auswählen für Kühlungsanwendung* Auswählen für Kühlungsanwendung*...
- Seite 13 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:52 Page 13 10. Europäische Zeitzonen GMT+1 Hour GMT+2 Hour GMT+3 Hour AUSTRIA BELGIUM ESTONIA BULGARIA RUSSIA* IRELAND POLAND DENMARK TURKEY LITHUANIA PORTUGAL GERMANY SWEDEN CYPRUS BELARUS* ICELAND* CZECH NORWAY GREECE FINLAND...
- Seite 14 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:52 Page 14 Jetzt, wo Sie Ihre Systemkonfiguration ausgewählt haben, können Sie den Rest der Installationseinstellung fortsetzen. DST (Daylight Saving Time) ON ändert automatisch Sommer- und Winterzeit. 11. Verbinden des iT500 mit dem iT500RX-Empfänger...
- Seite 15 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:52 Page 15 Drücken Sie mit einer Büroklammer in das Der untere Schalter wird ein konstantes Loch, das am unteren Rand des iT500RX- Rotlicht anzeigen, wenn der iT500RX- Empfängers gekennzeichnet ist. Dann gehen Empfänger zum Verbinden bereit ist.
- Seite 16 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:53 Page 16 12. Montage der Wandhalterung und Montage des iT300 Nur für 2 Heizungszonen Hinweis: iT300 muss separat erworben werden. Kann nur verwendet werden, verwenden falls Ihr System zwei Heizungszonen unterstützt. Siehe Seite 4 und 5.
- Seite 17 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:53 Page 17 13. Verbinden des iT300 mit dem iT500 Um den iT300 mit dem iT500 zu verbinden, Ein rotes Licht wird dann in der oberen rechten drücken Sie mit einer Büroklammer oder einem Ecke des iT300 anfangen zu blinken.
- Seite 18 Disclaimer Site Map Besuchen Sie die SALUS-Controls -Webseite: www.Salus-Controls.com und wählen Sie Ihr Land aus. © Salus Controls 2012 Privacy Policy Disclaimer Site Map Klicken Sie auf das „Register iT500“ Symbol auf der linken Seite der Webseite. 18 iT500 Installations-Anleitung...
- Seite 19 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:53 Page 19 14. Registrieren und bedienen Ihres iT500 online © Salus Controls 2012 © Salus Controls 2012 Privacy Policy Disclaimer Site Map Privacy Policy Disclaimer Site Map Klicken Sie auf registrieren Füllen Sie das online-Formular aus und klicken Sie auf registrieren...
- Seite 20 Site Map Geben Sie die iT500-STA-Nummer ein (siehe Seite 8). Drücken Sie die REGISTER-Taste. Ihr iT500 erscheint wie oben und ist nun bereit, über Ihren PC oder Smartphone gesteuert und eingesehen zu werden. Klicken Sie einfach auf das iT500-Symbol auf Ihrem PC.
- Seite 21 Sobald Sie Ihren iT500 online registriert haben, können Sie auch die Smartphone App herunterladen, aus dem I-Phone App-Store oder im Android-App-Store, je nachdem, welche Art von Smartphone Sie verwenden. Suchen Sie die iT500-App im App Store, und klicken Sie auf Download. Die App wird automatisch auf Ihrem Smartphone heruntergeladen und Sie können nach dem Download anfangen Ihren iT500 von überall zu regeln.
- Seite 22 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:54 Page 22 16. Hinzufügen oder Umbenennen der iT500 in Ihrer Geräteliste Geben Sie Benutzername und Wenn Sie erstmalig die iT500-App Wenn Sie mehr als 1 iT500 Gerät in Sollten Sie Ihr Passwort vergessen Passwort an und drücken...
- Seite 23 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:54 Page 23 17. Gewährleistung SALUS Controls garantiert, dass dieses Produkt frei von Mängeln in Material oder Verarbeitung ist und entsprechend deren Spezifikationen für einen Zeitraum von zwei Jahren ab dem Datum der Installation arbeitet.
- Seite 24 Installer Manual GERMAN 16pp 003_Layout 1 18/10/2013 12:54 Page 24 SALUS Controls GMBH Diesels traße 34 63165 Mühlheim am Main Deutschland Fax: +49 (0) 6108-8258529 VERTRIEB: T: + 49 (0) 6108-82585 E: info@Salus-controls.de TECHNIK: T: + 49 (0) 6108-8258515 E:info@Salus-controls.de...
