FS IMC-1F1T Schnellstartanleitung

Industrieller poe+ medienkonverter
Vorschau ausblenden Andere Handbücher für IMC-1F1T:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

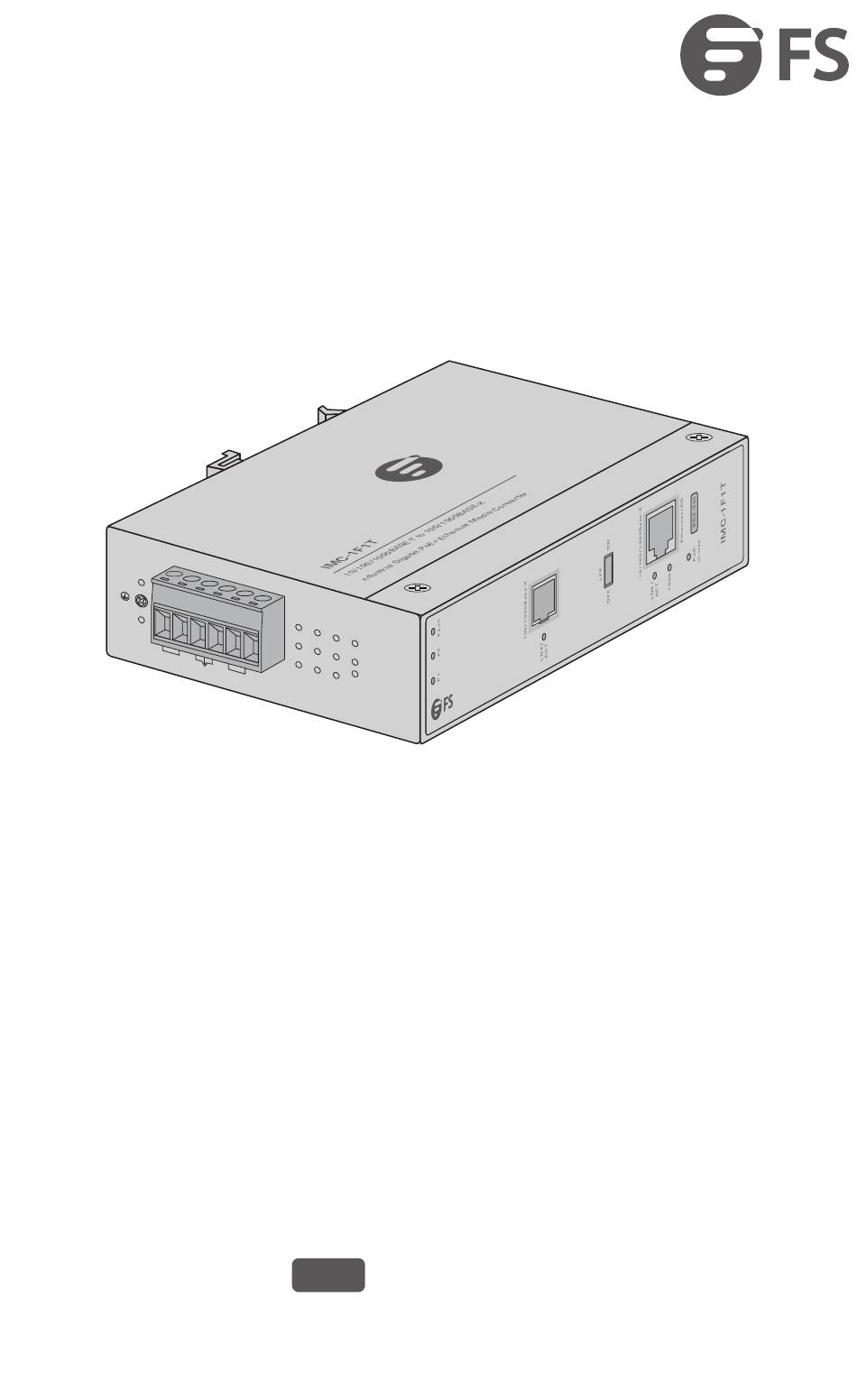

1
V 1 +
P W R
IMC-1F1T
INDUSTRIAL PoE+ MEDIA CONVERTER
INDUSTRIELLER POE+ MEDIENKONVERTER
CONVERTISSEUR DE MÉDIAS PoE+ INDUSTRIEL
産業用 ギガビットPoE+イーサネットメディアコンバ
ーター
Quick Start Guide
Quick-Start Anleitung
Guide de Démarrage Rapide
クイックスタートガイド
M a x
. f a u
l t l o a
d i n g
: 2 4 V
, 1 A
2
3
4
5
6
V 1 -
V 2 +
V 2 -
1
F a u l
t
P W R
D C I
2
n p u t
: 1 2 -
A C I
n p u t
: 2 4 V
V1.0
4 8 V ,
3 A m
, 1 . 5
a x .
A m
a x .
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FS IMC-1F1T

Inhaltszusammenfassung für FS IMC-1F1T

  • Seite 1 : 2 4 V 3 A m , 1 . 5 a x . a x . IMC-1F1T INDUSTRIAL PoE+ MEDIA CONVERTER INDUSTRIELLER POE+ MEDIENKONVERTER CONVERTISSEUR DE MÉDIAS PoE+ INDUSTRIEL 産業用 ギガビットPoE+イーサネットメディアコンバ ーター Quick Start Guide V1.0...

  • Seite 12: Einführung

    Vielen Dank, dass Sie sich für die Industrielle PoE+ Medienkonverter entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der Medienkonverter vertraut machen und beschreibt, wie Sie sie in Ihrem Netzwerk einsetzen. IMC-1F1T 10/100/1000BASE- T to 100/1000BASE-X ndustrial Gigabit PoE+ Ethernet Media Converter IMC-1F1T Zubehör...

  • Seite 13: Hardware-Übersicht

    Hardware-Übersicht Ports an der Vorderseite RJ45 Ports Beschreibung RJ45 10/100/1000Base-T Port für die Ethernet-Verbindung Hot-Swap-fähiger SFP-Port für 100/1000 Base-Glasfaserverbindung LEDs an der Vorderseite TP 1000 PoE-in-Use Fault Fiber LNK/ACT TP LNK/ACT Status LEDs Beschreibung P1/P2 Strom ist verfügbar. Fault Kein Strom. Die Verbindung über den Glasfaser-Port wurde erfolgreich hergestellt.

  • Seite 14: Vorderseite (Dip-Schalter)

    LEDs Status Beschreibung Die Verbindung über den TP-Port wurde erfolgreich hergestellt. Der TP-Port überträgt oder empfängt LNK/ACT Blinkt grün aktiv Daten. Der TP-Port nicht verbunden. Der TP-Port arbeitet mit 1000 Mbps. TP 1000 Der TP-Port arbeitet mit 10/100 Mbps. Der Port liefert Strom über PoE an das Remote-Gerät.

  • Seite 15: Din-Schienen-Montage

    Oberes Panel Max. fault loading: 24V, 1A V1+ V1- V2+ V2- DC Input: 12-48V, 3A max. PWR1 Fault PWR2 AC Input: 24V, 1.5A max. Erdungspunkt Klemmblock-Anschluss Installationsanforderungen Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 75 °C übersteigt. Der Aufstellungsort sollte gut belüftet sein.

  • Seite 16: Wandmontage

    Schieben Sie den DIN-Schienen-Montageclip in die Schiene und überprüfen Sie, ob der Befestigungsclip fest auf der Schiene sitzt. Wandmontage 1. Entfernen Sie zunächst den DIN-Schienen-Montageclip vom Konverter und befestigen Sie die Montagehalterungen mit den mitgelieferten Schrauben am Medienkonverter. M a x . fa u lt lo a d in g : 2 4 V ,...

  • Seite 17: Erdung Des Konverters

    Erdung des Konverters M a x . f a u l t l o a d i n g : 2 4 V , 1 A M a x . f a u l t l o a d i n g : 2 4 V , 1 A V 1 +...

  • Seite 18: Anschließen Des Sfp-Ports

    1. Schließen Sie ein Ende eines Ethernet-Kabels an den RJ45-Port des Medienkonverters an. CO N MG MT S5 85 0- 24 XM SY S ID MG MT 2. Schließen Sie das andere Ende des Ethernet-Kabels an einen Switch, eine Glasfaser-Netzwerkkarte oder einen Medienkonverter HINWEIS: Stellen Sie sicher, dass die angeschlossenen Netzwerkgeräte MDI/MDI-X unterstützen.

  • Seite 19: Anschließen Der Stromversorgung

    1. Verbinden Sie einen SFP-Transceiver mit dem SFP-Port des Medienkonverters. 2. Schließen Sie ein Ende eines LWL-Kabels an den SFP-Transceiver und das andere Ende des Kabels an einen Switch, eine Glasfaser-Netzwerkkarte oder einen Medienkonverter HINWEIS: Vergewissern Sie sich vor dem Anschluss an andere Switches, Workstations oder Medienkonverter, dass beide Seiten des SFP-Transceivers vom gleichen Typ sind.
  • Seite 20 Verdrahtung der Störmeldekontakte Die Störmeldekontakte sind bei normalem Betrieb unter Spannung (CLOSE) und werden bei einem Fehler geö net (OPEN). Störmeldekontakte Störung Stecken Sie die Drähte in die Störmeldekontakte. HINWEIS: 1. Der Drahtquerschnitt für den Anschluss-Klemmblock sollte im Bereich von 12~24 AWG liegen. 2.

  • Seite 21: Der Konverter Stellt Keine Verbindung Zum Netzwerk Her

    Hilfecenter https://www.fs.com/de/service/fs_support.html Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Seite 43 FS.COM GmbH hereby declares that this device is in compliance with the Directive 2014/30/EU,2011/65/EU and (EU)2015/863. A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html. Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU, 2011/65/EU und (EU)2015/863 konform ist.
