1.SFP光モジュールをメディアコンバーターのSFPポートに挿入し
ます。
2.光ファイバーパッチケーブルの一端をSFP光モジュールに接続
し、ケーブルのもう一端をスイッチ、光ファイバーNICまたはメ
ディアコンバーターに接続します。
注：1.メディアコンバーターの電源を切らずに、SFP光モジュールを
SFPポートに挿入することができます。
17
18
19
20
21
22
23
24
2.他のスイッチ、ワークステーション、またはメディアコンバーター
に接続する前に、両方のSFP光モジュールが同じタイプであることを
確認してください。
電源の接続

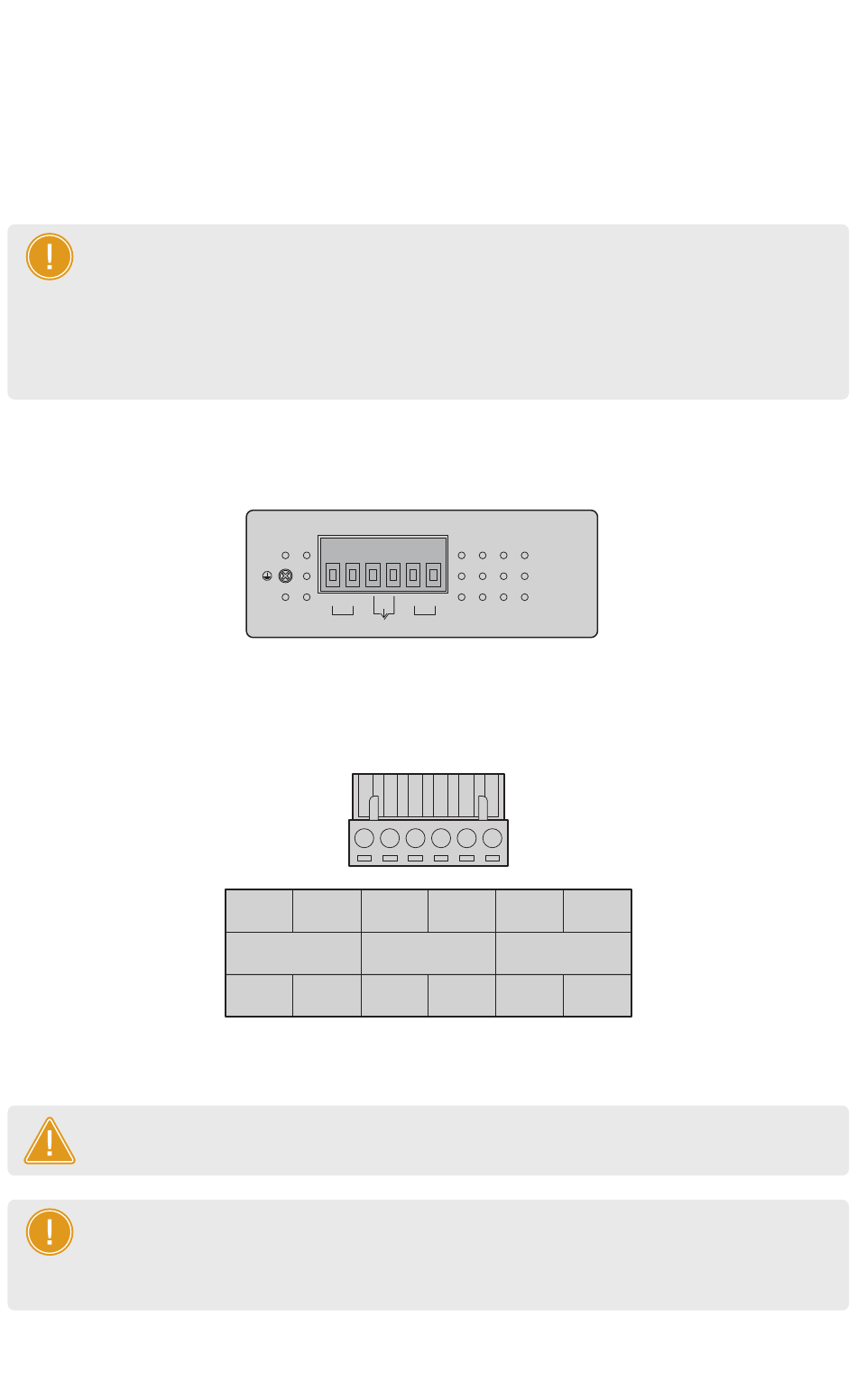

1.プラスとマイナスの DC 電源コードを図の電源1の1と2、または
電源2の5と6に差し込みます。
2.ワイヤーが緩まないように、ワイヤークランプのネジを締めます。
注意：感電を防ぐため、電源が切れていることを確認してください。
注：1. 端子のワイヤーゲージは12～24AWGの間にしてください。
2. DC電源入力範囲はDC12V～48Vで、AC24Vに対応しています。
3. AC24Vを使用する場合は、1つの電源入力のみを使用してください。
38
JP
25
26
10 0G
1
2
3
4
Bre ako ut
Max. fault loading: 24V, 1A
1
2
3
4
5
V1+ V1-
V2+ V2-
PWR1
Fault
PWR2
3
2
1
Power 1
Fault
+
-
6
DC Input: 12-48V, 3A max.
AC Input: 24V, 1.5A max.
6
5
4
Power 2
+
-
