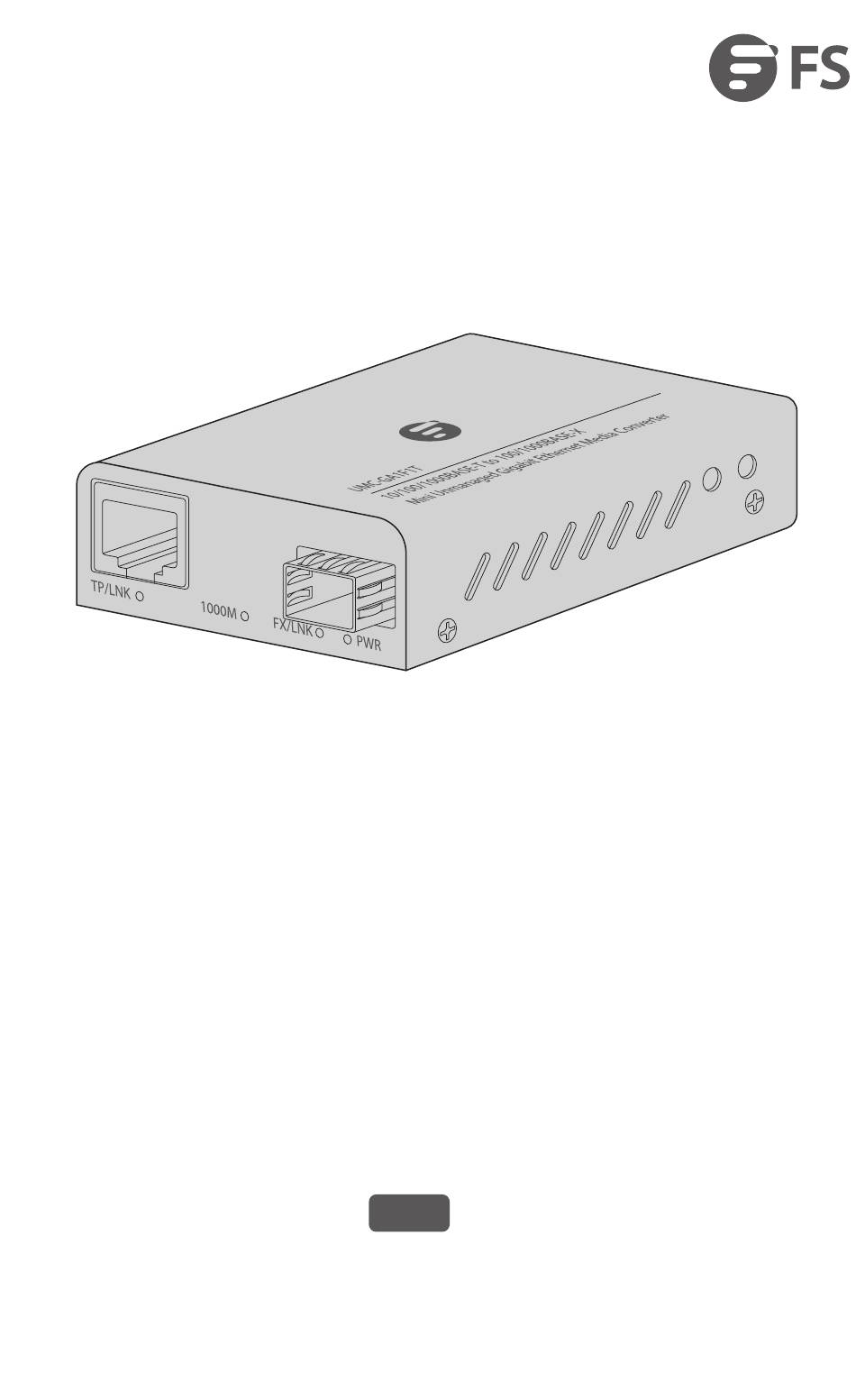

- Seite 1 UNMANAGED ETHERNET MEDIA CONVERTERS UNMANAGED ETHERNET-MEDIENKONVERTER CONVERTISSEURS DE MÉDIA ETHERNET NON GÉRÉS アンマネージドイーサネット用メディアコンバーター Quick Start Guide V6.0 Quick-Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
- Seite 22 Einführung Vielen Dank, dass Sie sich für Unmanaged Ethernet-Medien- konverter entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der Medienkonverter vertraut machen und beschreibt, wie Sie sie in Ihrem Netzwerk einsetzen. UMC-GA1F1T UMC-GA1F2T UMC-GA1SC1T-MM...
- Seite 23 UMC-GA1SC1T-SM UMC-1S1T-R MFMC-12DP...
- Seite 24 Zubehör UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R Netzadapter x1 HINWEIS: Bitte beachten Sie, dass das Zubehör von der Abbildung abweichen kann. MFMC-12DP Netzkabel x1 M4-Schraube x48 Montagewinkel x12 HINWEIS: 1. Dieses Netzkabel kann nicht mit anderen Geräten verwendet werden und andere Netzkabel sollten nicht mit diesem Gerät verwendet werden.
- Seite 25 Hardware-Übersicht Ports an der Vorderseite UMC-GA1F1T RJ45 Port SFP Port UMC-GA1F2T RJ45 Port SFP Port Ports Beschreibung 10/100/1000Base-T-RJ45-Port für die RJ45 Ethernet-Verbindung Hot-Swap-fähiger SFP-Port für Glasfaserverbindung mit 1G UMC-GA1SC1T-MM/UMC-GA1SC1T-SM RJ45 Port SC Port...
- Seite 26 Ports Beschreibung 10/100/1000Base-T-RJ45-Port für die RJ45 Ethernet-Verbindung SC-Port für Duplex SC Singlemode- oder Multimode-Glasfaserverbindung UMC-1S1T-R RJ45 Port SFP+ Port Ports Beschreibung 100M/1G/2,5G/5G/10GBase-T RJ45-Port für die RJ45 Ethernet-Verbindung Hot-Swap-fähiger SFP+-Port für SFP+ 10G-Glasfaserverbindung Panel-LEDs UMC-GA1F1T TP/LNK 1000M FX/LNK PWR...
- Seite 27 LEDs Status Beschreibung Die Verbindung über den Kupfer-Port Grün wurde erfolgreich hergestellt, aber es werden keine Daten übertragen. TP/LNK Blinkt Der Kupfer-Port überträgt oder grün empfängt aktiv Daten. Der Kupfer-Port ist nicht angeschlossen. Grün Der Kupfer-Port arbeitet mit 1000 Mbps. 1000M Der Kupfer-Port arbeitet mit 10/100Mbps.
- Seite 28 LEDs Status Beschreibung Grün Der TP1-Port arbeitet mit 1000 Mbps. Der TP1-Port arbeitet mit 100 Mbps. TP1/LNK ① Der TP1-Port arbeitet mit 10 Mbps. Zweifarbig Grün Der TP2-Port arbeitet mit 1000 Mbps. Der TP2-Port arbeitet mit 100 Mbps. TP2/LNK ① Der TP2-Port arbeitet mit 10 Mbps.
- Seite 29 LEDs Status Beschreibung Die Verbindung über den TP-Port wurde Grün erfolgreich hergestellt. TP/LNK Blinkt Der TP-Port überträgt oder empfängt aktiv Daten. grün Die TP-Port-Verbindung ist ausgefallen. Grün Der TP-Port arbeitet mit 1000 Mbps. Der TP-Port arbeitet mit 10/100 Mbps. Die Verbindung über den Glasfaser-Port Grün wurde erfolgreich hergestellt.
- Seite 30 Der optische Port ist nicht verbunden. Grün Das Gerät funktioniert einwandfrei. Das Gerät funktioniert nicht. MFMC-12DP LEDs Status Beschreibung PWR1/PWR2 Grün Das Gerät ist eingeschaltet. FAN1/FAN2 Grün Der Lüfter funktioniert einwandfrei. Hinterseite UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R MFMC-12DP Zwei AC-Redundanz-Netzteile Erdungspunkt LED-Anzeige Netzschalter Zwei eingebaute Lüfter...
- Seite 31 Unterseite UMC-GA1F1T UMC-GA1SC1T-MM/UMC-GA1SC1T-SM Funktion Status Beschreibung ① LFP-Funktion Deaktivieren Aktivieren ② ALS-Funktion Deaktivieren Aktivieren Deaktivieren ③ FX Reset Aktivieren FX 1000M FX Speed Set FX 100M/1000M...
- Seite 32 ① LFP-Funktion (Link Fault Pass Through): HINWEIS: Wenn diese Funktion aktiviert ist und ein Gerät an den Konverter angeschlossen ist und die TP-/Faserleitung die Verbindung verliert, unterbricht die Faser des Konverters die Verbindung zur Übertragung. ② ALS-Funktion (Automatic Laser Shutdown): Wenn sie aktiviert ist, wird die Ausgangsleistung des SFP-Transmit- ters im Falle eines Faserbruchs automatisch abgeschaltet.
- Seite 33 ① Wenn diese Option aktiviert ist, wird der HINWEIS: Layer-2-Netzwerkverkehr nicht zwischen den beiden RJ45-Ports im selben VLAN weitergeleitet. UMC-1S1T-R Funktion Status Beschreibung ① LFP-Funktion Deaktivieren Aktivieren ② ALS-Funktion Deaktivieren Aktivieren 1: TP=10G, FX=10G. 2: TP=10/100/1000M, Medienkonverter FX=1G -Modell* TP=10/100/1000M/ 10G, FX=10G ①...
- Seite 34 Installationsanforderung Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 40 °C für UMC-GA1F1T/UMC-GA1F2T oder 50 °C für UMC-GA1SC1T-MM/UMC-GA1SC1T-SM/ UMC-151T-R überschreitet. Der Installationsort sollte gut belüftet sein. Achten Sie darauf, dass der Medienkonverter eben und stabil ist, um gefährliche Situationen zu vermeiden.
- Seite 35 Rack-Montage (mit MFMC-12DP 12 Steckplätze Mini Medienkonverter-Gehäuse) 1. Montieren Sie die Montagewinkel mit zwei Schrauben an der linken Rückseite des Medienkonverters. HINWEIS: Bitte erwerben Sie das MFMC-12DP 12 Steckplätze Mini Medienkonverter-Gehäuse auf fs.com...
- Seite 36 2. Setzen Sie die Medienkonverter nacheinander in das Gehäuse ein (zuerst die untere Ebene, dann die obere Ebene). Jeder Medienkonverter kann mit zwei Schrauben fest im Gehäuse xiert werden. 3. Setzen Sie das Gehäuse in das Rack ein. Richten Sie die Halterungen des Gehäuses an den seitlichen Löchern des Racks aus und befestigen Sie das Gehäuse mit Schrauben am Rack.
- Seite 37 HINWEIS: Für 10G ist ein Cat 6a/7-Kabel erforderlich, für 1000M ein Cat 6-Kabel. Stellen Sie sicher, dass der Konverter die entsprechende Rate unterstützt. 2. Schließen Sie das andere Ende des Netzwerkkabels an das Netzwerkgerät (Switch, PC, Router usw.) an. Anschließen des SFP-Ports...
- Seite 38 1. Stecken Sie einen SFP-Transceiver in den SFP-Port. 2. Schließen Sie ein LWL-Kabel an den Transceiver an. Schließen Sie das andere Ende des LWL-Kabels an das Glasfasernetz an. HINWEIS: Es werden sowohl Multimode- als auch Singlemode-LWL-Kabel unterstützt. Stellen Sie sicher, dass beide Seiten des Transceivers den gleichen Medientyp aufweisen.
- Seite 39 Anschließen der Stromversorgung Tisch-Montage: Schließen Sie ein Ende des Netzadapters an den Konverter und das andere Ende an die Stromquelle an. Vergewissern Sie sich dann, dass die Power-LED au euchtet. Rack-Montage: Schließen Sie das Netzkabel des Gehäuses an das Gehäuse an und schalten Sie den Netzschalter auf der Rückseite des Gehäuses ein.
- Seite 40 Fehlerbehebung Die Port-LED leuchtet nicht Überprüfen Sie die Kabelverbindung des Konverters. Die Leistung ist schlecht Überprüfen Sie den Geschwindigkeits-Duplex-Modus des Partnergeräts. Der Konverter läuft normalerweise im Autonegotiationsmodus. Wenn das andere Gerät auf Halbduplex eingestellt ist, ist die Leistung schlecht. Die Port-LED leuchtet, aber der Datenverkehr ist unregelmäßig Stellen Sie sicher, dass das angeschlossene Gerät nicht auf Vollduplex eingestellt ist.
- Seite 41 Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
- Seite 63 UMC-GA1SC1T-SM UMC-1S1T-R MFMC-12DP...
- Seite 83 UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R FS.COM GmbH hereby declares that this device is in compliance with the Directive 2014/30/EU, 2011/65/EU and (EU)2015/863.A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html. Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU, 2011/65/EU und (EU)2015/863 konform ist.
- Seite 84 Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU, 2014/35/EU, 2011/65/EU und (EU)2015/863 konform ist. Eine Kopie der EU-Konformität- serklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863 .
