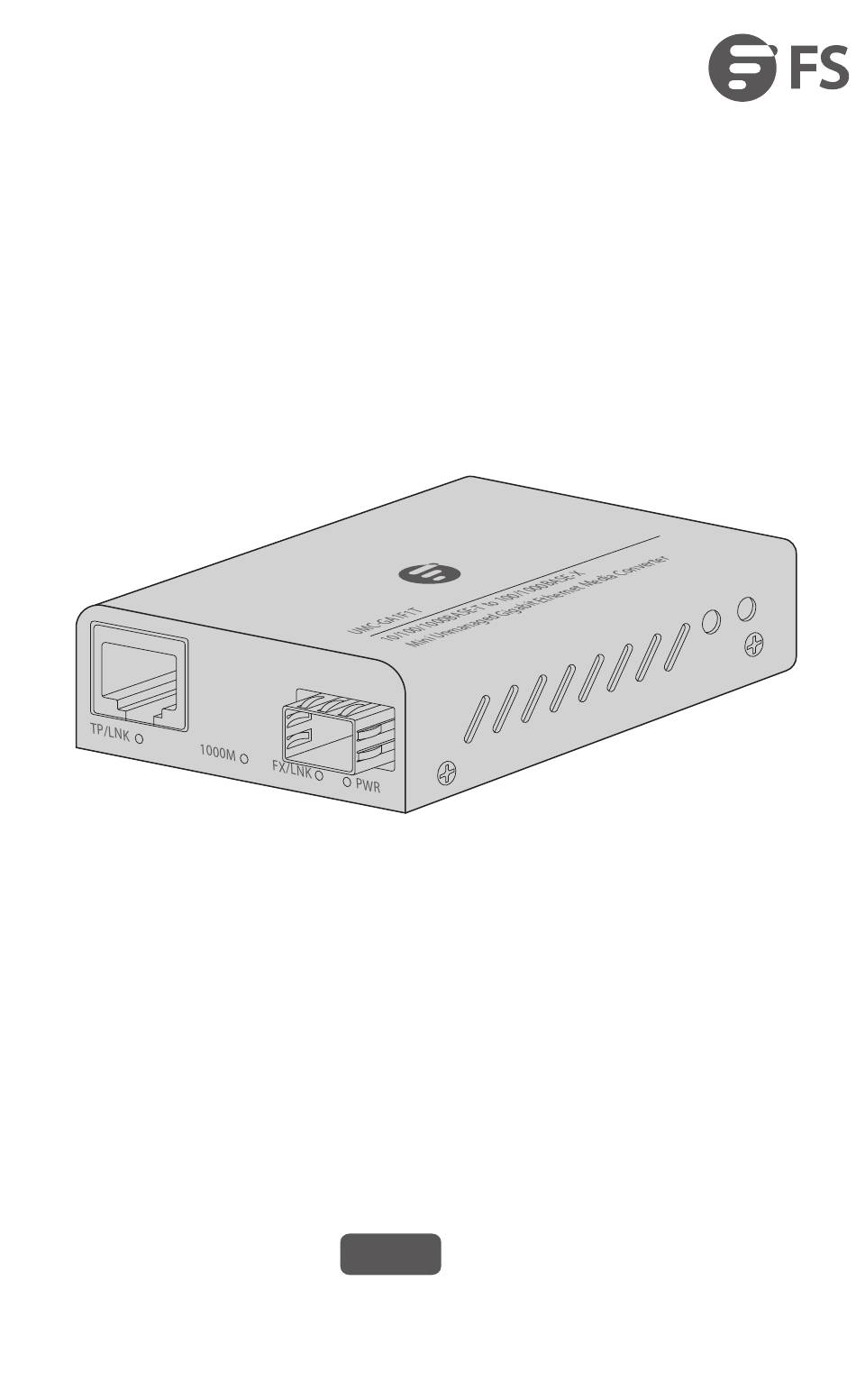

- Seite 1 UNMANAGED ETHERNET MEDIA CONVERTERS UNMANAGED ETHERNET MEDIENKONVERTER CONVERTISSEURS DE MÉDIA ETHERNET NON GÉRÉS Quick Start Guide V3.0 Quick-Start Anleitung Guide de Démarrage Rapide...
- Seite 24 Einführung Vielen Dank, dass Sie sich für FS Mini Unmanaged Ethernet Medienkonverter entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der Medienkonverter vertraut machen und beschreibt, wie Sie diese in Ihrem Netzwerk einsetzen. UMC-GA1F1T UMC-GA1F2T - 23 -...
- Seite 25 UMC-GA1SC1T-MM UMC-GA1SC1T-SM PW R2 PW R1 FA N 2 FA N 1 O F F IN P U T : A C 1 0 0 -2 4 0 V 5 0 /6 0 H z PW R2 F U S E : 3 FA N .1 5 A FA N 2...
- Seite 26 Zubehör UMC-GA1F1T/UMC-GA1F2T/ UMC-GA1SC1T-MM/UMC-GA1SC1T-SM: Netzadapter x1 MFMC-12DP: Netzkabel x2 M4-Schraube x N Montagehalterung x12 HINWEIS: Der Netzadapter wird entsprechend dem Steckerstandard der verschiedenen Regionen verpackt. Dieses Bild dient nur als Referenz. Bitte beziehen Sie sich auf das erhaltene Produkt. - 25 -...
- Seite 27 Übersicht Ports an der Vorderseite UMC-GA1F1T TP/LNK 1000M FX/LNK RJ45 Port SFP Port UMC-GA1F2T TP1/LNK TP2/LNK FX/LNK RJ45 Port RJ45 Port SFP Port Ports Beschreibung RJ45 10/100/1000Base-T RJ45-Port für Ethernet-Anschluss Hot-Swap-fähiger SFP-Port für 1G-Glasfaseranschluss - 26 -...
- Seite 28 UMC-GA1SC1T-MM/UMC-GA1SC1T-SM TP/LNK FX/LNK RJ45 Port SC Port SC Port Ports Beschreibung RJ45 10/100/1000Base-T RJ45-Port für Ethernet-Anschluss SC-Port für Duplex-SC-Singlemode- oder Multimode-Glasfaser-Anschluss - 27 -...
- Seite 29 Panel LEDs Modell: UMC-GA1F1T TP/LNK 1000M FX/LNK TP/LNK 1000M FX/LNK PWR Status Beschreibung Verbindung über Kupferanschluss Grün erfolgreich aufgebaut, aber keine Datenübertragung. TP/LNK Blinkend Der Kupferanschluss sendet oder Grün empfängt aktiv Daten. Der Kupferport ist nicht verbunden. Grün Der Kupferport arbeitet mit 1000Mbps.
- Seite 30 Modell: UMC-GA1F2T TP2/LNK FX/LNK TP1/LNK TP1/LNK TP2/LNK FX/LNK PWR Status Beschreibung Grün Der TP1-Port arbeitet mit 1000Mbps. TP1/LNK Der TP1-Port arbeitet mit 100Mbps. Zweifarbig Der TP1-Port arbeitet mit 10Mbps. Grün Der TP2-Port arbeitet mit 1000Mbps. TP2/LNK Der TP2-Port arbeitet mit 100Mbps. Zweifarbig Der TP2-Port arbeitet mit 10Mbps.
- Seite 31 Modell: UMC-GA1SC1T-MM/UMC-GA1SC1T-SM TP/LNK FX/LNK TP/LNK FX/LNK PWR Status Beschreibung Die Verbindung über den TP-Port ist Grün erfolgreich hergestellt. Der TP-Port sendet oder empfängt TP/LNK Blinkt grün aktiv Daten. Der TP-Port ist down gelinkt. Grün Der TP-Port arbeitet mit 1000Mbps. Der TP-Port arbeitet mit 10/100Mbps. Die Verbindung über den Faserport Grün ist erfolgreich hergestellt.
- Seite 32 FUSE : 3.15A Status Beschreibung PWR1/PWR2 Grün Das Gerät ist eingeschaltet. FAN1/FAN2 Grün Das Gerät ist eingeschaltet. Rückseite Modell: UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM 5-12V Modell: MFMC-12DP Zwei AC-Redundanz-Stromversorgungen INPUT : AC 100-240V 50/60Hz INPUT : AC 100-240V 50/60Hz PWR2 PWR1 PWR2 PWR1...
- Seite 33 Bodenplatte (DIP-Schalter) Modell: UMC-GA1F1T Funktion Status Beschreibung Ausschalten LFP Function Einschalten Ausschalten ALS Function (Only for SFP) Einschalten Ausschalten FX Reset Einschalten FX 1000M FX Speed Set FX 100M/1000M HINWEIS: LFP (Link Fault Pass Through) Funktion: Wenn diese Funktion aktiviert ist, trennt die Faser des Konverters die Verbindung, wenn ein Gerät an den Konverter angeschlossen...
- Seite 34 Modell: UMC-GA1F2T Funktion Status Beschreibung Reserved Normal (Bis zu Jumbo Frame 1500Bytes) Bis zu 9KB Ausschalten Port Isolation Einschalten FX 1000M FX Speed Set FX 100M HINWEIS: Wenn diese Option aktiviert ist, wird der Layer-2-Netzwerkverkehr nicht zwischen den beiden RJ45-Ports im selben VLAN weitergeleitet. - 33 -...
- Seite 35 Modell: UMC-GA1SC1T-MM/UMC-GA1SC1T-SM Funktion Status Beschreibung Deaktiviert LFP-Funktion Aktiviert Deaktiviert ALS-Funktion (nur bei SFP) Aktiviert Deaktiviert FX Reset Aktiviert FX 1000M FX Speed Set FX 100M/1000M HINWEIS: LFP (Link Fault Pass Through) Funktion: Wenn diese Funktion aktiviert ist, trennt die Faser des Konverters die Verbindung, wenn ein Gerät an den Konverter angeschlossen ist und die TP/Faser-Leitung die Verbindung verliert.
- Seite 36 Standortumgebung UMC-GA1F1T/UMC-GA1F2T Betreiben Sie das Gerät nicht in einem Bereich, der eine Umgebungstemperatur von 40°C überschreitet. Der Aufstellungsort sollte gut belüftet sein. Achten Sie darauf, dass der Medienkonverter eben und stabil steht, um gefährliche Bedingungen zu vermeiden. Installieren Sie das Gerät nicht in einer staubigen Umgebung.
-
Seite 37: Installation
Installation Montage auf einem Tisch Stellen Sie die Medienkonverter auf eine ebene, sichere Ober äche (z. B. einen Schreibtisch) und lassen Sie um sie herum ausreichend Platz für die Belüftung. - 36 -... - Seite 38 Rack-Montage (verwendet mit MFMC-12DP 12-Slot-Mini-Medienkonverter-Gehäuse) 1. Montieren Sie die Aufhängeösen an der linken Rückseite des Medienkonverters mit zwei Schrauben. PW R FX /L NK 10 00 M TP /L NK 2. Bauen Sie die Medienkonverter der Reihe nach in das Gehäuse ein (zuerst die untere Ebene, dann die obere Ebene).
- Seite 39 3. Setzen Sie das Gehäuse in das Rack ein. Richten Sie die Halterungen an den seitlichen Löchern des Racks aus und verwenden Sie die Rack-Schrauben, um das Gehäuse im Rack zu befestigen. Anschluss an das Stromnetz - 38 -...
- Seite 40 1. Montage auf einem Tisch: Schließen Sie die Stromadapter an die Medienkonverter an und prüfen Sie, ob die Power-LED leuchtet. 0 / 6 0 H Z - 2 4 0 V 5 A C 1 0 0 I N P U T : F U S E :3 .1 F A N O F F...
- Seite 41 Anschluss an den RJ45-Port 1. Schließen Sie ein Ethernet-Kabel an den RJ45-Anschluss des Medienkonverters an. S 3 9 0 0 - 2 4 T 4 S 2. Schließen Sie das andere Ende des Ethernet-Kabels an das Netzwerkgerät (Switch, PC, Router usw. ) an. - 40 -...
- Seite 42 Anschluss an den SFP-Port 1. Stecken Sie ein SFP-Modul in den SFP-Steckplatz. 2. Schließen Sie ein Glasfaserkabel an das SFP-Modul an. Schließen Sie das andere Ende des Glasfaserkabels an das Glasfasernetzwerk an. HINWEIS: Es werden sowohl Multimode- als auch Singlemode-Verkabelungen unterstützt. Stellen Sie sicher, dass beide Seiten des SFP-Moduls den gleichen Medientyp aufweisen.
- Seite 43 Anschluss an den SC-Port 1. Schließen Sie ein Glasfaserkabel an den SC-Port an. Schließen Sie das andere Ende des Glasfaserkabels an das Glasfasernetzwerk an. TX und RX müssen an beiden Enden gepaart sein. HINWEIS: Der Medienkonverter ist standardmäßig mit einem SC-Port-Transceiver installiert. - 42 -...
-
Seite 44: Fehlerbehebung
Fehlerbehebung Die LED des jeweiligen Ports leuchtet nicht Überprüfen Sie den Kabelanschluss des Medienkonverters. Die Leistung ist schlecht Überprüfen Sie den Geschwindigkeits-Duplex-Modus des Partnergeräts. Der Medienkonverter läuft normalerweise im Autonegotiationsmodus. Wenn der Partner auf Halbduplex eingestellt ist, ist die Leistung schlecht. - Seite 45 Kontakt Produktgarantie FS sichert seinen Kunden zu, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rücksendung innerhalb von 30 Tagen ab dem Tag des Erhalts der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
- Seite 70 FS.COM GmbH hereby declares that this device is in compliance with the Directive 2014/30/EU. A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html...
