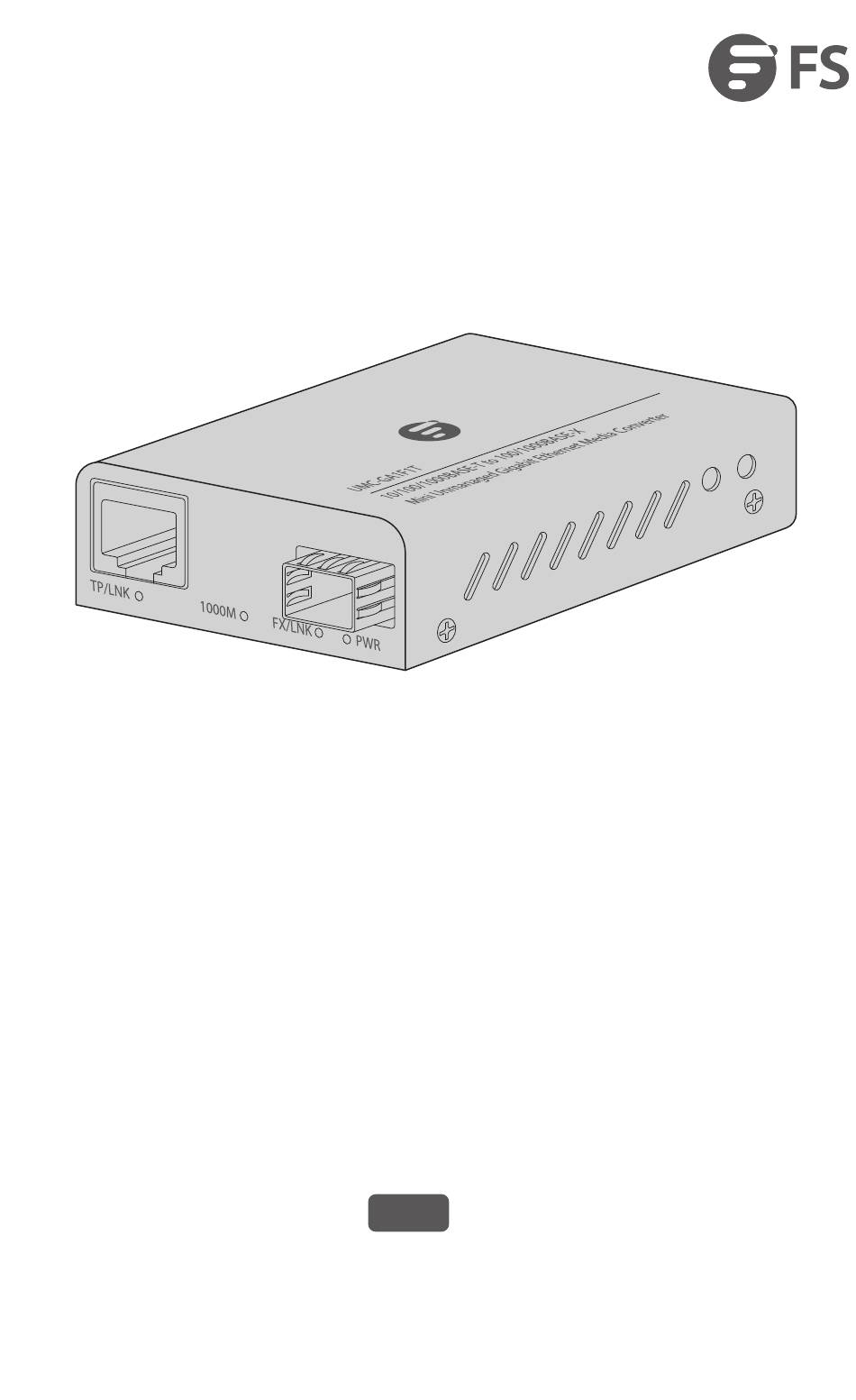

- Seite 1 UNMANAGED ETHERNET MEDIA CONVERTERS UNMANAGED ETHERNET-MEDIENKONVERTER CONVERTISSEUR DE MÉDIA ETHERNET NON GÉRÉ アンマネージドイーサネット・メディアコンバーター Quick Start Guide V7.0 Quick-Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
-
Seite 24: Einführung
Einführung Vielen Dank, dass Sie sich für die Unmanaged Ethernet- Medienkonverter entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der Medienkonverter vertraut machen und beschreiben, wie Sie sie in Ihrem Netzwerk einsetzen können. UMC-GA1F1T UMC-GA1F2T... - Seite 25 UMC-GA1SC1T-MM UMC-GA1SC1T-SM UMC-1S1T-R...
- Seite 26 Zubehör Netzadapter x1 HINWEIS: Der Netzadapter wird entsprechend dem Steckerstandard der verschiedenen Regionen geliefert. Dieses Bild gilt nur als Referenz. Bitte beziehen Sie sich auf das erhaltene Produkt.
-
Seite 27: Hardware-Übersicht
Hardware-Übersicht Ports an der Vorderseite UMC-GA1F1T RJ45-Port SFP-Port UMC-GA1F2T RJ45-Port SFP-Port Ports Beschreibung 10/100/1000Base-T RJ45-Port für die Ethernet- RJ45 Verbindung. Hot-Swap-fähiger SFP-Port für die 1G- Glasfaserverbindung. UMC-GA1SC1T-MM/UMC-GA1SC1T-SM RJ45-Port SC-Port... -
Seite 28: Leds An Der Vorderseite
RJ45 Ethernet-Verbindung SC-Port für den Anschluss an Duplex-SC- Singlemode oder Multimode-Glasfaser. UMC-1S1T-R RJ45 Port SFP+ Port Ports Beschreibung 100M/1G/2,5G/5G/10GBase-T RJ45-Port für RJ45 die Ethernet-Verbindung Hot-Swap-fähiger SFP+-Port für die 10G- SFP+ Glasfaserverbindung LEDs an der Vorderseite UMC-GA1F1T TP/LNK 1000M FX/LNK PWR... -
Seite 29: Status Beschreibung
LEDs Status Beschreibung Die Verbindung über den Kupfer-Port Grün wurde erfolgreich hergestellt, aber es werden keine Daten übertragen. TP/LNK Blinkt Der Kupfer-Port sendet oder empfängt grün aktiv Daten. Der Kupfer-Port ist nicht verbunden. Grün Der Kupfer-Port läuft mit 1000M. 1000M Der Kupfer-Port läuft mit 10/100M. - Seite 30 LEDs Status Beschreibung Grün Der Port TP1 läuft mit 1000M. Der Port TP1 läuft mit 100M. TP1/LNK Der Port TP1 läuft mit 10M. Zweifarbig Grün Der Port TP2 läuft mit 1000M. Der Port TP2 läuft mit 100M. TP2/LNK Der Port TP2 läuft mit 10M. Zweifarbig Die Verbindung über den Glasfaser-Port Grün...
- Seite 31 LEDs Status Beschreibung Die Verbindung über den TP-Port wurde Grün erfolgreich hergestellt. TP/LNK Blinkt Der TP-Port sendet oder empfängt aktiv grün Daten. Der TP-Port ist nicht verbunden. Grün Der TP-Port läuft mit 1000M. Der TP-Port läuft mit 10/100M. Die Verbindung über den Glasfaser-Port Grün wurde erfolgreich hergestellt.
-
Seite 32: Unterseite
LEDs Status Beschreibung Grün Der Glasfaser-Port ist verbunden. FX/LNK Der Glasfaser-Port ist nicht verbunden. Grün Das Gerät funktioniert ordnungsgemäß. Das Gerät läuft nicht. Unterseite UMC-GA1F1T UMC-GA1SC1T-MM/UMC-GA1SC1T-SM... -
Seite 33: Funktion
Funktion Status Beschreibung Deaktivieren LFP-Funktion Aktivieren Deaktivieren ALS-Funktion Aktivieren Deaktivieren FX Reset Aktivieren FX 1000M FX Speed Set FX 100M/1000M UMC-GA1F2T Function State Beschreibung Reserviert Normal (bis zu 1500 Bytes) Jumbo Frame Bis zu 9 KB Deaktivieren Port Isolation Aktivieren FX 1000M FX Speed Set FX 100M... -
Seite 34: Beschreibung
UMC-1S1T-R Funktion Status Beschreibung Deaktivieren LFP-Funktion Aktivieren Deaktivieren ALS-Funktion Aktivieren 1: TP=10G, FX=10G. 2: TP=10M/100M/ Medienkonverter- 1000M,FX=1G Modell* TP=10M/100M/ 1000M/10G, FX=10G HINWEIS: LFP-Funktion (Link Fault Pass Through): Wenn sie aktiviert ist und ein Gerät an den Konverter und den TP angeschlossen ist, verliert die Glasfaserleitung die Verbindung, und die Faser des Konverters unterbricht die Übertragungsverbindung. -
Seite 35: Installationsanforderung
Layer-2-Netzwerkverkehr zwischen den beiden RJ45-Ports im selben VLAN nicht weitergeleitet. Installationsanforderung Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 40 °C beim UMC-GA1F1T/ UMC-GA1F2T oder 50 °C beim UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-151T-R überschreitet. Der Aufstellungsort sollte gut belüftet sein. -
Seite 36: Rack-Montage (Mit Dem Mini-Medienkonverter-Gehäuse Mfmc-12Dp)
Montage des Konverters Tisch-Montage Stellen Sie den Konverter auf einen ebenen und stabilen Tisch. Rack-Montage (mit dem Mini-Medienkonverter-Gehäuse MFMC-12DP) - Seite 37 Rückseite des Konverters mit jeweils einer M3-Schraube. HINWEIS: Das Mini-Medienkonverter-Gehäuse MFMC-12DP mit 12 Slots können Sie auf fs.com erwerben. 2. Setzen Sie die Medienkonverter der Reihe nach von unten nach oben in das Gehäuse ein. Befestigen Sie jeden Konverter mit zwei...
-
Seite 38: Anschließen Des Rj45-Ports
3. Setzen Sie das Gehäuse in das Rack ein. Richten Sie die Halterungen des Gehäuses an den seitlichen Löchern des Racks aus und befestigen Sie das Gehäuse mit M4-Schrauben und Kä gmuttern (nicht im Lieferumfang enthalten) am Rack. Anschließen des RJ45-Ports 1. -
Seite 39: Anschließen An Den Sfp-Ports
Für 10G ist ein Cat 6a/7-Kabel erforderlich, für 1000M ein Cat 6-Kabel. Stellen Sie sicher, dass der Konverter die entsprechende Rate unterstützt. 2. Verbinden Sie das andere Ende des Netzwerkkabels mit dem Netzwerkgerät, Switch, PC, Router usw. Anschließen an den SFP-Ports Bei UMC-GA1F1T/UMC-GA1F2T... -
Seite 40: Anschließen Des Sfp+-Ports
1. Verbinden Sie einen SFP-Transceiver mit dem SFP-Port. 2. Schließen Sie ein Glasfaserkabel an den Transceiver an. Schließen Sie das andere Ende des Glasfaserkabels an das Glasfasernetzwerk an. HINWEIS: Es werden sowohl Multimode- als auch Singlemode-Kabel unterstützt. Stellen Sie sicher, dass beide Seiten des Transceivers mit dem gleichen Medientyp verwenden. -
Seite 41: Anschließen Des Sc-Ports
HINWEIS: Es werden sowohl Multimode- als auch Singlemode-Kabel unterstützt. Stellen Sie sicher, dass beide Seiten des Transceivers den gleichen Medientyp verwenden. Anschließen des SC-Ports Bei UMC-GA1SC1T-MM/UMC-GA1SC1T-SM Schließen Sie ein Ende eines Glasfaserkabels an den SC-Port und das andere Ende an das Glasfasernetzwerk an. TX und RX müssen an beiden Enden gepaart sein. -
Seite 42: Anschluss Der Stromversorgung
Anschluss der Stromversorgung Tisch-Montage: Schließen Sie ein Ende des Netzteils an den Konverter und das andere Ende an die Stromquelle an. Vergewissern Sie sich dann, dass die Strom-LED au euchtet. Rack-Montage: Schließen Sie das Netzkabel an das Gehäuse an und schalten Sie den Netzschalter auf der Rückseite des Gehäuses ein. - Seite 43 Fehlerbehebung Die Port-LED leuchtet nicht Überprüfen Sie die Kabelverbindung des Konverters. Die Leistung ist schlecht Überprüfen Sie den Geschwindigkeits-Duplex-Modus des Verbundenen Geräts. Der Konverter läuft normalerweise im Autonegotiationsmodus. Wenn das andere Gerät auf Halbduplex eingestellt ist, ist die Leistung schlecht. Die Port-LED leuchtet, aber der Datenverkehr ist unregelmäßig Stellen Sie sicher, dass das angeschlossene Gerät nicht auf...
-
Seite 44: Produktgarantie
Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. Garantie: Für die Produkte gilt eine eingeschränkte Garantie von 2 Jahren auf Material- und Verarbeitungsfehler. -
Seite 45: Holen Sie Sich Die Fs App
Holen Sie sich die FS App Scannen Sie den QR-Code, um die FS App aus dem App Store oder Google Play Store herunterzuladen und zu installieren, oder gehen Sie auf https://www.fs.com/de/appdownload.html... - Seite 69 UMC-GA1SC1T-MM UMC-GA1SC1T-SM UMC-1S1T-R...
- Seite 71 ハードウェアの概要 フロントパネルポート UMC-GA�F�T RJ�� Port SFP Port UMC-GA�F�T RJ�� Port SFP Port ポート 説明 イーサネット接続用��/���/����Base-T RJ��ポート RJ45 �Gファイバー接続用ホットスワップ対応SFPポート UMC-GA�SC�T-MM/UMC-GA�SC�T-SM RJ�� Port SC Port...
-
Seite 72: フロントパネルLed
ポート 説明 イーサネット接続用��/���/����Base-T RJ��ポート RJ45 二重SCシングルモードまたはマルチモードファイバ ー接続用SCポート UMC-�S�T-R RJ�� Port SFP+ Port ポート 説明 イーサネット接続用���M/�G/�.�G/�G/��GBase-T RJ��ポート RJ45 ��Gファイバー接続用ホットスワップ対応SFP+ポ SFP+ ート フロントパネルLED UMC-GA�F�T TP/LNK 1000M FX/LNK PWR... - Seite 77 NO. 機能 状態 説明 無効 LFP機能 有効 無効 ALS機能 有効 無効 FXリセット 有効 FX ����M FXスピード設定 FX ���M/����M UMC-GA�F�T 機能 状態 説明 予約 通常（����バイト まで） ジャンボフレーム �KBまで 無効 ポート遮断 有効 FX ����M FXスピードセット FX ���M...
- Seite 92 FS.COM GmbH hereby declares that this device is in compliance with the Directive 2014/30/EU, 2011/65/EU and (EU)2015/863.A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html.
- Seite 93 UMC-GA1F2T/UMC-1S1T-R FS.COM GmbH hereby declares that this device is in compliance with the Directive 2014/30/EU, 2011/65/EU and (EU)2015/863.A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html. Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU, 2011/65/EU und (EU)2015/863 konform ist.
