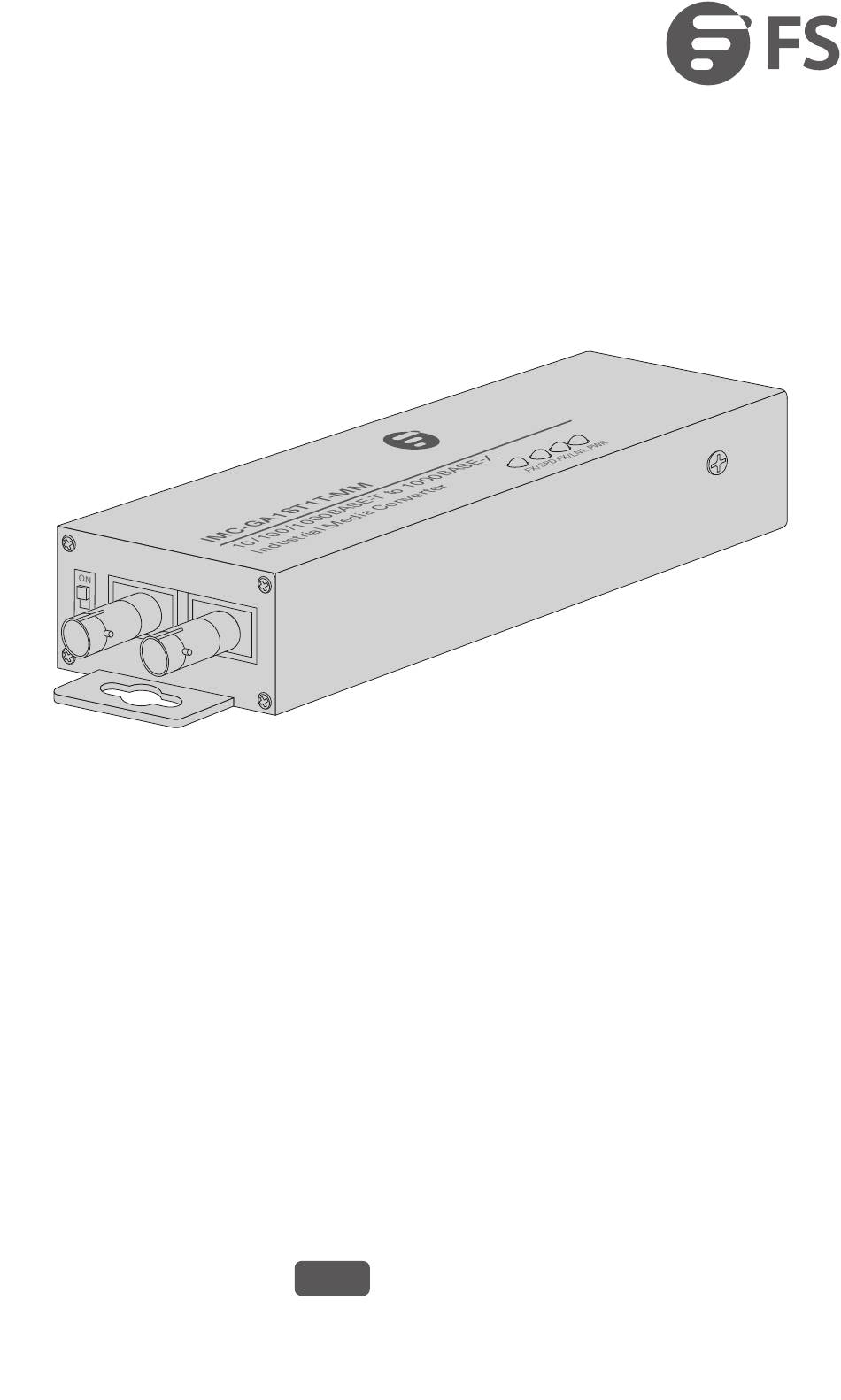

- Seite 1 IMC-GA1ST1T-MM MINI INDUSTRIAL ETHERNET MEDIA CONVERTER INDUSTRIELLER MINI ETHERNET MEDIENKONVERTER CONVERTISSEUR DE MÉDIA ETHERNET INDUSTRIEL MINI ミニ産業用イーサネットメディアコンバータ Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
-
Seite 13: Einführung
Vielen Dank, dass Sie sich für den Medienkonverter entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Medienkonverters vertraut machen und beschreibt, wie Sie ihn in Ihrem Netzwerk einsetzen. IMC-GA1ST1T-MM Zubehör Netzadapter x1 HINWEIS: Der Netzadapter wird entsprechend der Steckernorm der verschiedenen Länder und Regionen verschickt. -
Seite 14: Hardware-Übersicht
Hardware-Übersicht Port LNK/ACT RJ45 Ports Beschreibung 10/100/1000Base-T RJ45-Port für die RJ45 Ethernet-Verbindung ST-Port für Duplex-ST-Multimode-Glasfaseranschluss LEDs IMC-GA1ST1T-MM 10/100/1000BASE-T to 1000BASE-X Industrial Media Converter FX/SPD FX/LNK PWR FX/SPD FX/LNK... - Seite 15 LNK/ACT SPD LNK/ACT LEDs Status Beschreibung Das Twisted-Pair-Kabel ist korrekt angeschlossen, aber es ndet keine Datenübertragung statt. LNK/ACT Der Port sendet oder empfängt Blinkt gerade Daten. Der Port läuft mit 1000M (TP). Der Port läuft mit 10M/100M (TP). Der Port läuft mit 1000M (FX). FX/SPD Der Port läuft mit 10M/100M (FX).
-
Seite 16: Dip-Schalter
DIP-Schalter LFP-Funktion Funktion Status Beschreibung Deaktiviert LFP-Funktion Aktiviert Installationsvoraussetzungen Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 75 °C übersteigt. Der Aufstellungsort sollte gut belüftet sein. Stellen Sie sicher, dass der Medienkonverter eben und stabil ist, um gefährliche Situationen zu vermeiden. Der Aufstellungsort muss frei von austretendem oder tropfendem Wasser, starkem Tau und Feuchtigkeit sein. -
Seite 17: Wandmontage
Montage des Konverters Wandmontage IMC-GA1ST1T-MM 10/100/1000BASE-T to 1000BASE-X Industrial Media Converter FX/SPD FX/LNK PWR Der Medienkonverter kann mit zwei Schrauben (nicht im Lieferumfang enthalten) fest an der Wand befestigt werden. -
Seite 18: Erdung Des Medienkonverters
Erdung des Medienkonverters 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Konverter montiert ist. 2. Befestigen Sie die Erdungslasche mit der Schraube und den Unterlegscheiben an dem Erdungspunkt. ACHTUNG: Die Erdungsverbindung darf erst dann entfernt werden, wenn alle Stromversorgungsanschlüsse getrennt wurden. -
Seite 19: Anschließen Des Rj45-Ports
Anschließen des RJ45-Ports 1. Schließen Sie ein Ethernet-Kabel an den RJ45-Port des Medienkonverters an. HINWEIS: Um 1000M zu erreichen, ist ein Kabel der Kategorie 6 oder höher erforderlich. 2. Schließen Sie das andere Ende des Ethernet-Kabels an ein Netzwerkgerät (Switch, IP-Kamera, SPS usw.) an. -
Seite 20: Anschließen Des St-Ports
Anschließen des ST-Ports Schließen Sie ein Glasfaserkabel an den ST-Port und das andere Ende des Kabels an das Glasfasernetz an. TX und RX müssen an beiden Enden gepaart sein. HINWEIS: Der Medienkonverter ist standardmäßig mit dem ST-Port installiert. Bitte prüfen Sie, ob das ST-Kabel zum Konverter passt (Singlemode oder Multimode). -
Seite 21: Anschluss Der Stromversorgung
Anschluss der Stromversorgung 1. Lösen Sie die Schrauben der Drahtklemmen und stecken Sie die positiven und negativen DC-Stromkabel in den Anschluss-Klemmblock. 2. Ziehen Sie die Schrauben der Drahtklemmen fest, damit sich die Drähte nicht lockern können. 3. Schließen Sie den Anschluss-Klemmblock an den Medienkonverter an. - Seite 22 4. Stecken Sie das andere Ende des Netzteils in die Stromquelle und überprüfen Sie, ob die Power-LED au euchtet. Fehlerbehebung Ein Port-LED leuchtet nicht Überprüfen Sie die Kabelverbindung des Konverters. Die Leistung ist schlecht Überprüfen Sie die Geschwindigkeit und den Duplexmodus des angeschlossenen Geräts.
-
Seite 23: Produktgarantie
Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
