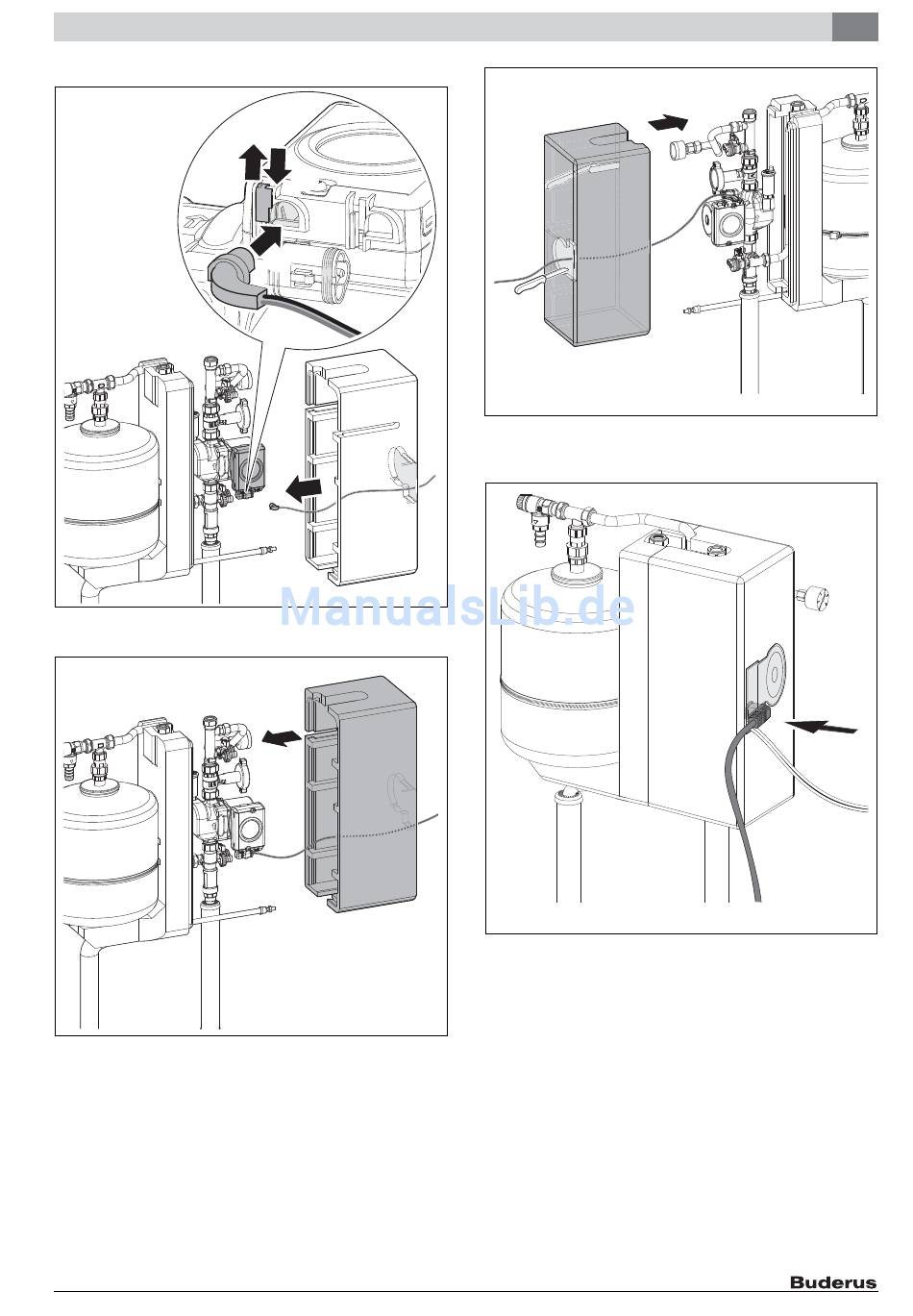

▶ Stecker der Steuerleitung für Solarpumpe aufstecken.
2.
Bild 36
▶ Isolierung für die Solarpumpe aufstecken.
Bild 37 Isolierung aufstecken
Logamax plus GB172 T – 6 720 805 978 (2013/01)
4.
3.
1.
6 720 805 979-29.1O
6 720 805 979-30.1O
3.
2.
1.
Bild 38 Isolierung aufstecken (Vorlauf solar und Rücklauf solar
getauscht)
▶ Netzstecker für Solarpumpe aufstecken.
Bild 39
1. Wärmedämmung des Speichertemperaturfühlers solar entfernen.
2. Speichertemperaturfühler solar montieren.
3. Kabel des Speichertemperaturfühlers in die Führungsleiste verlegen.
Installation 4
6 720 805 979-31.1O
Click!
6 720 646 517-55.2O
23
