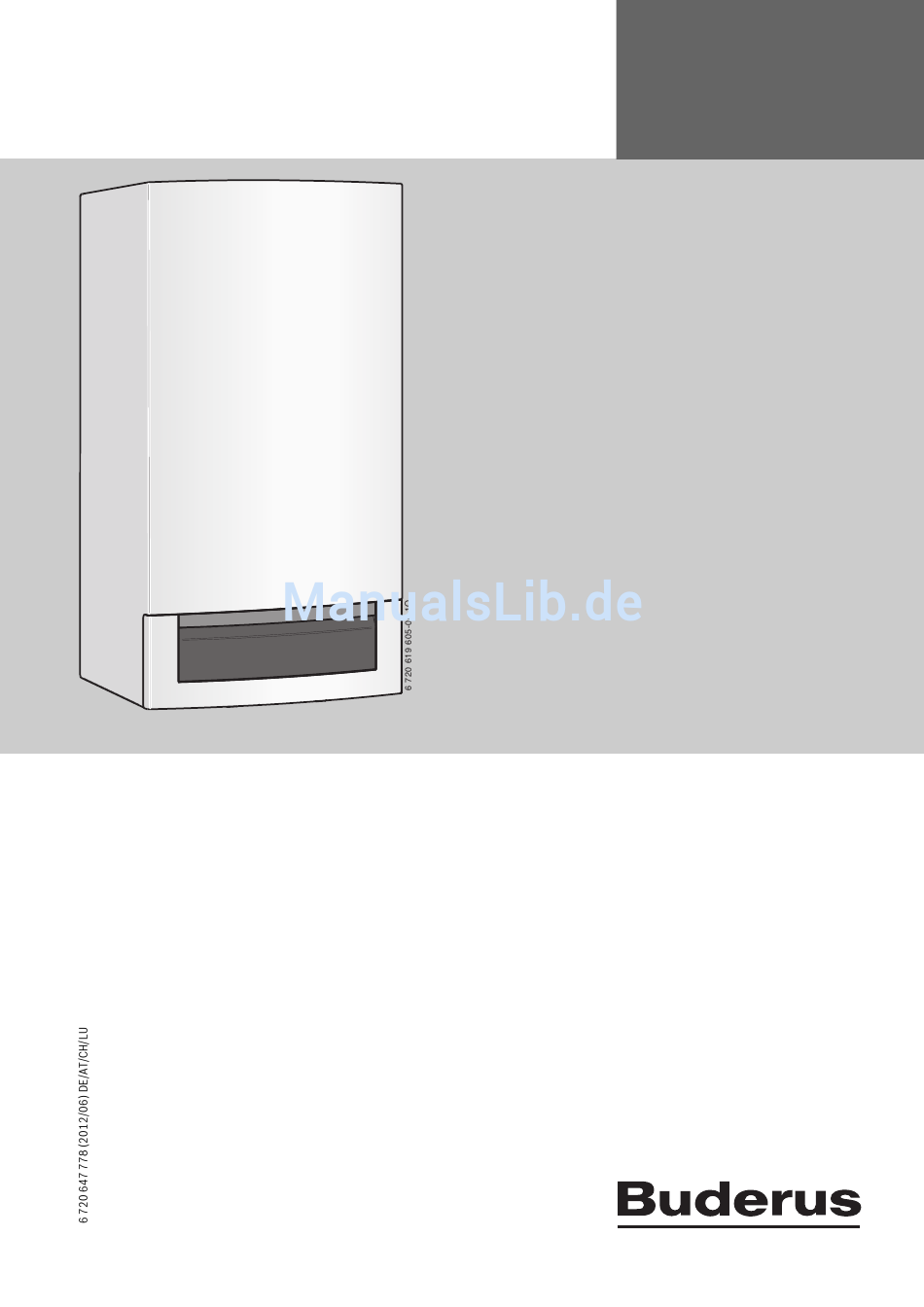

- Seite 1 Installations- und Wartungs- Gas-Brennwertgerät anleitung für den Fachmann Logamax plus Vor Montage und Wartung sorgfältig lesen. GB172-14 GB172-20 GB172-24 GB172-24K...
-
Seite 2: Inhaltsverzeichnis
Dichtheitsprüfung des Abgasweges ....41 (GB172-14/20/24) ......25 11.3... - Seite 3 Inhaltsverzeichnis 13 Inspektion und Wartung ......42 13.1 Letzte gespeicherte Störung abrufen ....42 13.2 Wärmeblock prüfen .
-
Seite 4: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Diese Installationsanleitung richtet sich an Fachleute für Gas- und Was- serinstallationen, Heizungs- und Elektrotechnik. Symbolerklärung B Installationsanleitungen (Wärmeerzeuger, Heizungsregler, usw.) vor der Installation lesen. Warnhinweise B Sicherheits- und Warnhinweise beachten. Warnhinweise im Text werden mit einem Warndreieck B Nationale und regionale Vorschriften, technische Regeln und Richtli- gekennzeichnet. -
Seite 5: Angaben Zum Gerät
Angaben zum Gerät Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen Richtlinien sowie den ergänzenden nationalen Anforde- Die Geräte Logamax plus GB172-14, GB172-20 und GB172-24 sind rungen. Die Konformität wurde mit der CE-Kennzeichnung nachgewie- Gas-Brennwertgeräte mit integrierter Heizungspumpe und 3-Wege-Ven- sen. -
Seite 6: Typschild
Angaben zum Gerät Typschild Gerätebeschreibung • Gas-Brennwertgerät für Wandmontage • Die Erdgasgeräte erfüllen die Anforderungen des Hannoveraner För- derprogramms und des Umweltzeichens für Gas-Brennwertgeräte. • Basiscontroller BC25 für Grundeinstellungen direkt am Heizgerät • EMS-BUS zum Anschluss eines außentemperaturgeführten Regelsys- tems (Bedieneinheit Logamatic RC-Serie oder Logamatic 4000) •... -
Seite 7: Abmessungen Und Mindestabstände
Angaben zum Gerät Abmessungen und Mindestabstände min. min. Ø125 Ø80 65 65 65 65 46 6 720 619 605-04.1O Bild 3 Verkleidung Blende Aufhängeschiene Speichervorlauf/Warmwasser (Zubehör) Heizungsvorlauf (Zubehör) Anschluss DN 40 Siphon (Zubehör) Heizungsrücklauf (Zubehör) Speicherrücklauf/Kaltwasser (Zubehör) Maße gelten bei Verwendung der Zubehöre U-MA und AS5-UP Logamax plus –... -
Seite 8: Geräteaufbau
Angaben zum Gerät Geräteaufbau 6 720 619 605-01.1O Bild 4 GB172-24K Logamax plus – 6 720 647 778 (2012/06) - Seite 9 Angaben zum Gerät Legende zu Bild 4: Ein/Aus-Schalter Manometer Steckplatz für Bedieneinheit Logamatic RC35 Basiscontroller BC25 Warmwasser-Temperaturfühler Kondensatsiphon Plattenwärmetauscher Abgastemperaturbegrenzer Messstutzen für Gas-Anschlussdruck [10] Einstellschraube Gasmenge Kleinstlast [11 ] Gasdrossel, Einstellung Gasmenge Volllast [12] Ventil für Stickstofffüllung [13] Saugrohr [14] Heizungsvorlauf [15] Vorlauftemperaturfühler [16] Ausdehnungsgefäß...
- Seite 10 Angaben zum Gerät 6 720 619 605-41.1O Bild 5 GB172-14/20/24 (ohne Ausdehnungsgefäß, für Deutschland, Schweiz, Luxemburg) Logamax plus – 6 720 647 778 (2012/06)
- Seite 11 Angaben zum Gerät Legende zu Bild 5: Ein/Aus-Schalter Manometer Steckplatz für Bedieneinheit Logamatic RC35 Basiscontroller BC25 Anschluss für externes Ausdehnungsgefäß (Zubehör) Kondensatsiphon Abgastemperaturbegrenzer Messstutzen für Gas-Anschlussdruck Einstellschraube Gasmenge Kleinstlast [10 ] Gasdrossel, Einstellung Gasmenge Volllast [11] Saugrohr [12] Heizungsvorlauf [13] Vorlauftemperaturfühler [14] Automatischer Entlüfter [15] Bügel [16] Abgasmessstutzen...
- Seite 12 Angaben zum Gerät 6 720 619 596-03.1O Bild 6 GB172-14/20/24 (mit Ausdehnungsgefäß, für Österreich) Logamax plus – 6 720 647 778 (2012/06)
- Seite 13 Angaben zum Gerät Legende zu Bild 6: Ein/Aus-Schalter Manometer Steckplatz für Bedieneinheit Logamatic RC35 Basiscontroller BC25 Kondensatsiphon Abgastemperaturbegrenzer Messstutzen für Gas-Anschlussdruck Einstellschraube Gasmenge Kleinstlast [9 ] Gasdrossel, Einstellung Gasmenge Volllast [10] Ventil für Stickstofffüllung [11] Saugrohr [12] Heizungsvorlauf [13] Vorlauftemperaturfühler [14] Ausdehnungsgefäß...
-
Seite 14: Elektrische Verdrahtung
Angaben zum Gerät 2.10 Elektrische Verdrahtung 10 11 230V 230V LR LR Fuse 6 720 619 605-05 .1O Bild 7 Logamax plus – 6 720 647 778 (2012/06) - Seite 15 Angaben zum Gerät Legende zu Bild 7: Klemmleiste für externes Zubehör ( Klemmenbelegung Beschriftung/ Tabelle 4) Symbol Funktion Anschlusskabel mit Stecker Kesselidentifikationsmodul (KIM) Ein/Aus-Temperaturregler, potenzialfrei 3-Wege-Ventil Heizungspumpe Warmwasser-Temperaturfühler (GB172-24K) Anschluss für externes Regelsystem mit EMS- Gasarmatur BUS-Ansteuerung Abgastemperaturbegrenzer Vorlauftemperaturfühler Anschluss für externen Schaltkontakt, potenzial- [10] Zündelektrode frei, z.
-
Seite 16: Technische Daten
Angaben zum Gerät 2.11 Technische Daten GB172-14 GB172-20 Einheit Erdgas Propan Butan Erdgas Propan Butan max. Nennwärmeleistung (P ) 40/30 °C 14,2 14,2 16,1 20,6 20,6 23,2 max. Nennwärmeleistung (P ) 50/30 °C 14,0 14,0 15,9 20,4 20,4 23,0 max. Nennwärmeleistung (P ) 80/60 °C... - Seite 17 Angaben zum Gerät GB172-24 GB172-24K Einheit Erdgas Propan Butan Erdgas Propan Butan max. Nennwärmeleistung (P ) 40/30 °C 23,8 23,8 27,2 23,8 23,8 27,2 max. Nennwärmeleistung (P ) 50/30 °C 23,6 23,6 26,9 23,6 23,6 26,9 max. Nennwärmeleistung (P ) 80/60 °C 22,5 22,5 25,7...
-
Seite 18: Kondensatzusammensetzung
Vorschriften GB172-24 GB172-24K Einheit Erdgas Propan Butan Erdgas Propan Butan Allgemeines elektr. Spannung AC ... V Frequenz max. Leistungsaufnahme (Heizbetrieb) EMV-Grenzwertklasse – Schalldruckpegel dB(A) ≤ 36 ≤ 36 ≤ 36 ≤ 36 ≤ 36 ≤ 36 Schutzart max. Vorlauftemperatur °C max. -
Seite 19: Installation
Weitere Hinweise im Buderus Arbeitsblatt K8. • Es ist nicht gestattet, das Wasser mit Mitteln wie z. B. pH-Wert erhö- Korrosionsschutzmittel henden/senkenden Mitteln (chemischen Zusatzstoffen) zu behan- Es sind nur die von Buderus freigegebenen Korrosionsschutzmittel zuge- deln. lassen. B Heizungsanlage vor dem Füllen gründlich spülen. -
Seite 20: Geräte Ohne Ausdehnungsgefäß
Fluorverbindungen enthalten. Diese können z. B. in Lösungsmit- teln, Farben, Klebstoffen, Treibgasen und Haushaltsreinigern enthalten sein. Industrielle Quellen Chemische Reinigungen Trichlorethylen, Tetrachlorethylen, fluo- 6 720 619 605-42.1O Bild 9 Anschluss externes Ausdehnungsgefäß GB172-14/20/24 rierte Kohlenwasserstoffe Entfettungsbäder Perchlorethylen, Trichlorethylen, Methyl- Größe des Ausdehnungsgefäßes prüfen chloroform Das folgende Diagramm ermöglicht die überschlägige Schätzung, ob das... -
Seite 21: Gerät Montieren
Installation B Bohrungen für Aufhängeschiene und Montageanschlussplatte nach B Zum Füllen und Entleeren der Anlage bauseits an der tiefsten Stelle Montageschablone erstellen. einen Füll- und Entleerhahn anbringen. Gerät montieren HINWEIS: Rückstände im Rohrnetz können das Gerät beschädigen. B Um Rückstände zu entfernen, Rohrnetz spülen. B Verpackung entfernen, dabei Hinweise auf der Verpackung beachten. - Seite 22 Installation Gerät befestigen B Gerät an die Wand ansetzen und in die Aufhängeschiene einhängen. B Überwurfmuttern der Rohranschlüsse anziehen. Schlauch vom Sicherheitsventil (Heizung) montieren 6 720 619 605-37.2O 6 720 619 605-34.1O Bild 14 Bild 16 Montage Füll- und Entleerhahn Schlauch am Kondensatsiphon montieren Siphon (Zubehör) Um aus dem Sicherheitsventil austretendes Wasser und das Kondensat...
-
Seite 23: Anschlüsse Prüfen
Elektrischer Anschluss Für nähere Informationen zur Installation, siehe jewei- Elektrischer Anschluss lige Installationsanleitung des Abgaszubehörs. Allgemeine Hinweise GEFAHR: Durch Stromschlag! B Vor Arbeiten am elektrischen Teil die Spannungsver- sorgung (230 V AC) unterbrechen (Sicherung, LS- Schalter) und gegen unbeabsichtigtes Wiederein- schalten sichern. -
Seite 24: Geräte Mit Anschlusskabel Und Netzstecker Anschließen
10-12 13-14 Regelsysteme 6 720 612 259-30.1R Bild 22 Das Gerät kann mit folgenden Buderus Regelsystemen betrieben wer- B Kabel durch Zugentlastung führen und entsprechend anschließen. den. B Kabel an Zugentlastung sichern. • Bedieneinheit Logamatic RC-Serie • Regelsystem Logamatic 4000 5.4.1 Ein-/Aus-Temperaturregler (potenzialfrei) anschließen... -
Seite 25: Außentemperaturfühler Anschließen
Anschlussklemmen anschließen. • Im Schutzbereich 1 und 2 ( Bild 19): -oder- – NYM-I 3 × 1,5 mm B Buderus Speicher mit Thermostat mit Speichertemperaturfühler • Außerhalb der Schutzbereiche 1 und 2: 63012831 umrüsten. – HO5VV-F 3 × 0,75 mm oder B Speichertemperaturfühler an den mit diesem Symbol gekennzeichne-... -
Seite 26: Inbetriebnahme
Inbetriebnahme Inbetriebnahme reset 6 720 619 605-11.1O Bild 23 Diagnoseschnittstelle [18] bei Geräten mit Warmwasserspeicher: Speichervorlauf Taste „Warmwasser“ bei GB172-24K Geräten: Warmwasser Taste „Heizung“ [19] Heizungsvorlaufhahn (Zubehör) Display [20] Taste „Service“ Taste „Minus“ [21] Taste „reset“ Taste „Plus“ [22] Taste „Sommer-/Winterbetrieb“ Taste „ok“... -
Seite 27: Displayanzeigen
Inbetriebnahme Displayanzeigen Gerät ein-/ausschalten Einschalten B Gerät am Ein/Aus-Schalter einschalten. Das Display leuchtet und zeigt nach kurzer Zeit die Gerätetemperatur. 6 720 619 605-12.1O 6 720 619 605-27.1O Bild 24 Displayanzeigen Bild 25 kein Warmwasserbetrieb Warmwasserbetrieb Nach dem ersten Einschalten wird das Gerät entlüftet. Solarbetrieb Dazu schaltet die Heizungspumpe in Intervallen ein und außentemperaturgeführter Betrieb (Regelsystem mit Außentem-... -
Seite 28: Maximale Vorlauftemperatur Einstellen
Inbetriebnahme B Taste ok drücken, um die Einstellung zu speichern. HINWEIS: Anlagenschaden durch Frost! Das Symbol erscheint für kurze Zeit. Bei ausgeschaltetem Heizbetrieb besteht nur Geräte- frostschutz. B Bei Frostgefahr Frostschutz beachten ( Seite 30). Wenn „kein Heizbetrieb“ eingestellt wurde, kann der Heizbetrieb durch das angeschlossene Regelsystem nicht aktiviert werden. -
Seite 29: Warmwassertemperatur Einstellen
Inbetriebnahme Warmwasser- oder eco-Betrieb? WARNUNG: vor Verbrühung! Geräte mit Warmwasserspeicher: B Temperatur im normalen Betrieb nicht höher als 60 °C • Warmwasserbetrieb einstellen. Wenn die Temperatur im Warmwasserspeicher um mehr als 5 K (°C) unter die eingestellte Temperatur sinkt, wird der Warmwasserspei- cher wieder bis zur eingestellten Temperatur geheizt. -
Seite 30: Frostschutz Einstellen
Thermische Desinfektion durchführen Manuellen Sommerbetrieb einschalten: Zum Einstellen des Handbetriebs: B Taste so oft drücken, bis im Display das Symbol blinkt. B Taste so lange drücken, bis in der Textzeile Manual erscheint. 6 720 619 605-21.1O Bild 35 6 720 619 605-31.1O B Taste ok drücken, um die Einstellung zu speichern. -
Seite 31: Thermische Desinfektion Über Basiscontroller Gesteuert
Blockierschutz 7.2.2 Thermische Desinfektion über Basiscontroller gesteuert • Menü 3, zum Einstellen von Servicefunktionen der dritten Ebene (Geräte-Einsatzgrenzen) (Übersicht Seite 38) Die Thermische Desinfektion wird in diesem Fall am Basiscontroller BC25 gestartet, sie endet automatisch. • Menü Test, zum manuellen Einstellen von Gerätefunktionen zu Test- zwecken (Übersicht Seite 38) B Warmwasser-Entnahmestellen schließen. -
Seite 32: Übersicht Der Servicefunktionen
Einstellungen im Servicemenü Servicefunktionen dokumentieren Mit dem Aufkleber „Einstellungen im Servicemenü“ er- leichtern Sie dem Fachmann bei späteren Wartungen das Einstellen geänderter Servicefunktionen. B Wert auf beiliegendem Aufkleber „Einstellungen im Servicemenü“ ein- tragen und Aufkleber sichtbar am Gerät anbringen. Einstellungen im Servicemenü Servicefunktion Wert Anlagenersteller:... -
Seite 33: Menü Info
Temperatur am Vorlauftemperaturfühler Temperatur am Warmwasser-Temperaturfühler (GB172-24K) Warmwasser-Solltemperatur Die eingestellte Warmwasser-Solltemperatur ( Kapitel 6.5.2) Temperatur am Speichertemperaturfühler nur GB172-14/20/24 mit angeschlossenem Warmwasserspeicher Außentemperatur wird nur angezeigt, wenn ein Außentemperaturfühler für das Regel- system angeschlossen ist. Aktuelle Pumpenleistung Anzeige in % der Pumpennennleistung Aktuelle Wärmeleistung... -
Seite 34: Menü 1
Einstellungen im Servicemenü 9.2.2 Menü 1 Um eine Servicefunktion dieses Menüs aufzurufen: B Taste und Taste ok gleichzeitig so lange drücken bis in der Text- zeile Menu 1 erscheint. B Auswahl mit Taste ok bestätigen. B Taste + oder Taste – drücken, um durch die Servicefunktionen die- ses Menübereichs zu blättern. - Seite 35 Einstellbereich: 10 % bis 100 %. Grundeinstellung: 100 %. 2.2A Pumpensperrzeit bei externem 3-Wege- Die interne Pumpe wird solange gesperrt, bis das externe 3-Wege-Ventil seine Endposition Ventil (nur GB172-14/20/24) erreicht hat. Einstellbereich 0-6 × 10 Sekunden. Grundeinstellung ist 0 (Sekunden). 2.2C Entlüftungsfunktion...
- Seite 36 Einstellungen im Servicemenü Servicefunktion Mögliche Einstellungen 2.2H Warmwassersystem Nach Anschluss eines Speichertemperaturfühlers an das Heizgerät muss der Warmwasser- (nur GB172-14/20/24) speicher aktiviert werden. Mögliche Einstellungen sind: • 0: Keine Warmwasserspeicher angeschlossen • 8: Warmwasserspeicher angeschlossen. Grundeinstellung ist 0. 2.2J Warmwasservorrang Mögliche Einstellungen sind:...
- Seite 37 • 6: 3 Minuten an, 7 Minuten aus. • 7: Zirkulationspumpe läuft dauerhaft Grundeinstellung ist 2. 2.CL Zirkulationspumpe (nur GB172-14/20/24) Mit dieser Servicefunktion wird eine angeschlossene Zirkulationspumpe aktiviert. Mögliche Einstellungen sind: • 0: Zirkulationspumpe nicht aktiv • 1: Zirkulationspumpe aktiv Grundeinstellung ist 0.
-
Seite 38: Menü 3
Einstellungen im Servicemenü 9.2.4 Menü 3 Einstellungen in diesem Menü werden beim Rückstellen Um eine Servicefunktion dieses Menüs aufzurufen: auf Grundeinstellung nicht zurückgesetzt. B Taste und Taste ok gleichzeitig so lange drücken bis in der Text- zeile Menu 1 erscheint. B Mit der Taste + Menu 3 auswählen. -
Seite 39: Gasartenanpassung
Folgende Gasartumbau-Sets sind lieferbar: maximale Nennwärmeleistung Heizung 83 % 83 % minimale Nennwärmeleistung 20 % 20 % Gerät Umbau auf Best.-Nr. GB172-14 GB172-14 Flüssiggas 8 737 600 365 0 maximale Nennwärmeleistung 100 % 100 % GB172-14 Erdgas 8 737 600 361 0 maximale Nennwärmeleistung Heizung... -
Seite 40: Gas-Anschlussdruck Prüfen
Kontrolle durch den Bezirks-Schornsteinfeger B An der Gasdrossel CO - oder O -Wert für maximale Nennwärmeleis- 10.3 Gas-Anschlussdruck prüfen tung nach Tabelle einstellen. B Gerät ausschalten und Gashahn schließen. B Schraube am Messstutzen für Gas-Anschlussdruck lösen und Druck- messgerät anschließen. 6 720 618 832-22.1O Bild 42 maximale Nenn-... -
Seite 41: Schornsteinfegerbetrieb (Betrieb Mit Konstanter Wärmeleistung)
Das Heizgerät geht wieder in den normalen Betrieb. maximale Nennwärmeleistung Heizung 83 % 83 % B Abgassonde entfernen. minimale Nennwärmeleistung 20 % 20 % B Stopfen wieder montieren. GB172-14 maximale Nennwärmeleistung 100 % 100 % maximale Nennwärmeleistung Heizung 92 % 92 % minimale Nennwärmeleistung 21 % 33 % Tab. -
Seite 42: Umweltschutz/Entsorgung
Umweltschutz/Entsorgung Umweltschutz/Entsorgung GEFAHR: Bei nicht gefülltem Kondensatsiphon kann Abgas austreten! Umweltschutz ist ein Unternehmensgrundsatz von Buderus. B Siphonfüllprogramm nur bei Wartung ausschalten. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für B Siphonfüllprogramm am Ende der Wartung wieder uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz einschalten. -
Seite 43: Wärmeblock Prüfen
B Steuerdruck bei maximaler Nennwärmeleistung an der Mischeinrich- tung prüfen. B Bei folgendem Messergebnis muss der Wärmeblock gereinigt wer- den: – GB172-14 < 4,2 mbar – GB172-20 < 6,1 mbar. – GB172-24 < 3,5 mbar. – GB172-24K < 3,5 mbar. - Seite 44 Inspektion und Wartung B Brenner herausnehmen. B Unteren Verdrängungskörper mit Aushebewerkzeug herausnehmen. 6 720 611 626-82.1R Bild 52 Brenner herausnehmen B Oberen Verdrängungskörper mit Aushebewerkzeug herausnehmen. 6 720 613 630-01.3ITL Bild 54 Unteren Verdrängungskörper herausnehmen B Beide Verdrängungskörper reinigen. B Mit der Bürste den Wärmeblock reinigen: –...
-
Seite 45: Kondensatsiphon Reinigen
Inspektion und Wartung B Wärmeblock von oben mit Wasser spülen. 13.5 Membran (Abgasrückströmsicherung) in der Mischeinrichtung prüfen B Mischeinrichtung nach Bild 50 ausbauen. B Membran auf Verschmutzung und Risse prüfen. Bild 56 Wärmeblock mit Wasser spülen B Prüföffnung wieder öffnen und Kondensatwanne und Kondensatan- schluss reinigen. -
Seite 46: Turbine Ausbauen Und Prüfen
Inspektion und Wartung 13.7 Turbine ausbauen und prüfen 13.10 Betriebsdruck der Heizungsanlage einstellen HINWEIS: Geräteschaden! Beim Nachfüllen von Heizwasser können Spannungsris- se am heißen Wärmeblock auftreten. B Heizwasser nur bei kaltem Gerät nachfüllen. Anzeige am Manometer 1 bar Minimaler Fülldruck (bei kalter Anlage) 1 - 2 bar Optimaler Fülldruck 3 bar... -
Seite 47: 3-Wege-Ventil Ausbauen
Inspektion und Wartung B Widerstand von Magnetventil [1] und [2] messen. Bild 65 Messstellen Magnetventil 1 Messstellen Magnetventil 2 Bild 63 B Liegt der Widerstand bei 0 oder ∞, Gasarmatur tauschen. 13.13 3-Wege-Ventil ausbauen 6 720 646 517-75.1O Bild 64 13.14 Gasarmatur prüfen B Anschlusskabel und Stecker (230 V AC) der Gasarmatur prüfen und ggf. -
Seite 48: Gasarmatur Ausbauen
Inspektion und Wartung 13.15 Gasarmatur ausbauen 13.16 Heizungspumpe prüfen/ausbauen B Gashahn schließen. B Mit der Servicefunktion t03 „Permanenter Pumpenlauf“ die Heizungs- pumpe prüfen ( Seite 38), ggf. tauschen. B Schraube entfernen ( Bild 66). B Stecker herausziehen. B Stecker (230 V AC) an der Gasarmatur abziehen. B Vier Schrauben entfernen. -
Seite 49: Wärmeblock Ausbauen
Inspektion und Wartung B Manometer herausziehen. 13.18 Wärmeblock ausbauen B Saugrohr und Mischeinrichtung ausbauen ( Bild 50, Seite 43). B Gebläse ausbauen ( Bild 51, Seite 43). B Kondensatsiphon ausbauen ( Bild 57, Seite 45). B Gasarmatur ausbauen ( Bild 66, Seite 48). B Vorlaufrohr ausbauen ( Bild 73). -
Seite 50: Elektrische Verdrahtung Prüfen
Inspektion und Wartung B Rohr ausbauen. B Mutter entfernen. 8. 8. 4. 6 720 646 517-72.1O Bild 74 B Zündtrafo demontieren. B Abgasrohr ausklipsen, nach oben schieben und nach links drehen. B Wärmeblock nach oben schieben und nach vorn herausnehmen. 6 720 646 517-73.1O Bild 75 13.19 Elektrische Verdrahtung prüfen... -
Seite 51: Checkliste Für Die Inspektion Und Wartung (Wartungs- Und Inspektionsprotokoll)
Betriebs- und Störungsanzeigen 13.20 Checkliste für die Inspektion und Wartung (Wartungs- und Inspektionsprotokoll) Datum Letzt gespeicherte Störung im Basiscontroller BC25 abru- fen, Servicefunktion i02 ( Seite 31). Bei Geräten GB172-24K Filter im Kaltwasserrohr prüfen Seite 45). Luft-/Abgasführung optisch prüfen. Gas-Anschlussdruck prüfen ( Seite 40). -
Seite 52: Störungen Beheben
Betriebs- und Störungsanzeigen Eine Übersicht der Störungen finden Sie ab Seite 52. HINWEIS: Austretendes Wasser kann den Basiscontrol- ler BC25 beschädigen. B Basiscontroller BC25 abdecken vor Arbeiten an was- serführenden Teilen. 14.2 Störungen beheben Wenn sich eine Störung nicht beseitigen lässt: GEFAHR: Explosion! B Leiterplatte prüfen, ggf. -
Seite 53: Störungsanzeigen
Betriebs- und Störungsanzeigen 14.3.2 Störungsanzeigen Beschreibung Beseitigung Warmwasser-Temperaturfühler defekt B Kabel am Temperaturfühler abziehen. (GB172-24K) B Temperaturfühler prüfen, ggf. tauschen ( Tab. 29, Seite 59). B Anschlusskabel auf Unterbrechung oder Kurzschluss prüfen, ggf. tauschen. Heizungspumpe nicht erkannt. B Anschlusskabel prüfen, ggf. tauschen. Tab. -
Seite 54: Verriegelnde Störungen
Betriebs- und Störungsanzeigen Störungs-Code Betriebs-Code Beschreibung Beseitigung Temperaturwächter AT90 defekt. B Temperaturfühler und Anschlusskabel auf Unterbrechung oder Kurzschluss prüfen, ggf. tauschen. Brücke am Anschluss für externen B Wenn kein Temperaturwächter angeschlossen ist, Brücke einbauen. Schaltkontakt fehlt. B Brücke am Anschluss für externen Schaltkontakt einbauen Seite 15). - Seite 55 Betriebs- und Störungsanzeigen Störungs-Code Betriebs-Code Beschreibung Beseitigung Flamme wird nicht erkannt. B Schutzleiter auf wirksamen Anschluss prüfen. B Prüfen, ob Gashahn geöffnet. B Gas-Anschlussdruck prüfen ( Seite 40). B Netzanschluss prüfen. B Elektroden mit Kabel prüfen, ggf. tauschen. B Abgassystem prüfen, ggf. reinigen oder instandsetzen. B Gas-Luft-Verhältnis prüfen, ggf.
-
Seite 56: Störungen, Die Nicht Im Display Angezeigt Werden
Betriebs- und Störungsanzeigen 14.4 Störungen, die nicht im Display angezeigt werden Geräte-Störungen Beseitigung Zu laute Verbrennungsgeräusche; B KIM richtig aufstecken, ggf. tauschen. Brummgeräusche B Gasart prüfen. B Gas-Anschlussdruck prüfen ( Seite 40). B Abgassystem prüfen, ggf. reinigen oder instandsetzen. B Gas-Luft-Verhältnis in der Verbrennungsluft und im Abgas prüfen, ggf. Gasarma- tur tauschen ( Seite 48). -
Seite 57: Inbetriebnahmeprotokoll Für Das Gerät
Inbetriebnahmeprotokoll für das Gerät Inbetriebnahmeprotokoll für das Gerät Kunde/Anlagenbetreiber: Name, Vorname Straße, Nr. Telefon/Fax PLZ, Ort Anlagenersteller: Auftragsnummer: Gerätetyp: (Für jedes Gerät ein eigenes Protokoll ausfüllen!) Seriennummer: Datum der Inbetriebnahme: Einzelgerät | Kaskade, Anzahl der Geräte: ..Aufstellraum: Keller | Dachgeschoss | sonstiger: Lüftungsöffnungen: Anzahl: .., Größe: ca. - Seite 58 Regelung. Eine Prüfung der Heizungsanlage führt der Anlagenersteller durch. Wenn im Zuge der Inbetriebnahme geringfügige Montagefehler von Buderus Komponenten festgestellt werden, ist Buderus grundsätzlich bereit, diese Montagefehler nach Freigabe durch den Auftraggeber zu beheben. Eine Übernahme der Haftung für die Montageleistungen ist damit nicht ver- bunden.
-
Seite 59: Anhang
Anhang Anhang 16.1 Fühlerwerte 16.1.3 Warmwasser-Temperaturfühler (GB172-24K) Warmwassertemperatur / °C Widerstand / Ω 16.1.1 Außentemperaturfühler (Zubehör) 33242 Außentempera- Außentempera- 19947 tur / °C Widerstand / Ω tur / °C Widerstand / Ω 12394 – 20 95 893 24 100 7947 –... -
Seite 60: Kim
Anhang 16.2 KIM Gerät Nummer GB172-24K (Erdgas) 1116 GB172-24K (Flüssiggas) 1120 GB172-14 (Erdgas) 1117 GB172-14 (Flüssiggas) 1123 GB172-20 (Erdgas) 1118 GB172-20 (Flüssiggas) 1124 GB172-24 (Erdgas) 1119 GB172-24 (Flüssiggas) 1125 Tab. 32 16.3 Pumpenkennfeld H / m 1000 1200 V / l/h 6 720 619 605-40.2O... -
Seite 61: Einstellwerte Für Heiz-/Warmwasserleistung
Anhang 16.4 Einstellwerte für Heiz-/Warmwasserleistung GB172-14 Erdgas LL und Erdgas E Brennwert (kWh/m 10,2 10,7 11,2 11,6 12,1 12,6 13,0 S(0 °C) Heizwert (kWh/m 10,3 10,7 11,1 i(15 °C) Display Leistung in kW Belastung in kW Gasmenge in l/min bei t = 80/60 °C... - Seite 62 Anhang GB172-20 Erdgas LL und Erdgas E Brennwert (kWh/m 10,2 10,7 11,2 11,6 12,1 12,6 13,0 S(0 °C) Heizwert (kWh/m 10,3 10,7 11,1 i(15 °C) Display Leistung in kW Belastung in kW Gasmenge in l/min bei t = 80/60 °C 10,7 10,8 11,9...
- Seite 63 Anhang GB172-24/GB172-24K Erdgas LL und Erdgas E Brennwert (kWh/m 10,2 10,7 11,2 11,6 12,1 12,6 13,0 S(0 °C) Heizwert (kWh/m 10,3 10,7 11,1 i(15 °C) Display Leistung in kW Belastung in kW Gasmenge in l/min bei t = 80/60 °C 10,1 10,4 11,6...
-
Seite 64: Index
EG-Baumusterkonformitätserklärung ..........Gerätebeschreibung ............Einhebelarmaturen ............Lieferumfang Einschalten ............. Mindestabstände ..............Gerät ........... Technische Daten ............Heizbetrieb ............. - GB172-14 ............– Heizung ............. - GB172-20 ......... manuellen Sommerbetrieb ............. - GB172-24 ..........Warmwasserbetrieb ............ - GB172-24K Einstellung ............... Zubehör ............ - Seite 65 Index ............Gasartumbau ......................Gasartumbau-Set Netzkabel ersetzen ......................Gasleitung prüfen Netzsicherung ....................Gas-Luft-Verhältnis Neutralisationseinrichtung ............Gerät ausschalten ............Gerät einschalten ......................Gerät montieren Oberflächentemperatur ......................Geräteaufbau Offene Heizungsanlagen ............. Gerätebeschreibung Prüfung ................... Heizbetrieb ein-/ausschalten Gas- und Wasseranschlüsse .............
- Seite 66 Index ..........Wärmeblock ausbauen ........Wärmeblock prüfen und reinigen ......... Warmwasserbetrieb ein-/ausschalten ........Warmwassertemperatur einstellen ........Wartungs- und Inspektionsprotokoll ..........Wasseranschlüsse prüfen ........ Wichtige Hinweise zur Installation ........Zirkulationspumpe anschließen ..............Zubehör ..........Zubehöre anschließen Logamax plus – 6 720 647 778 (2012/06)
- Seite 67 Notizen Logamax plus – 6 720 647 778 (2012/06)
