Instruction de montage
Module de saumure WPSB
Le module de saumure WPSB est livré en
pièces détachées et en éléments prémontés.
Tous les éléments prémontés ont subi un
traitement d'étanchéité en usine.

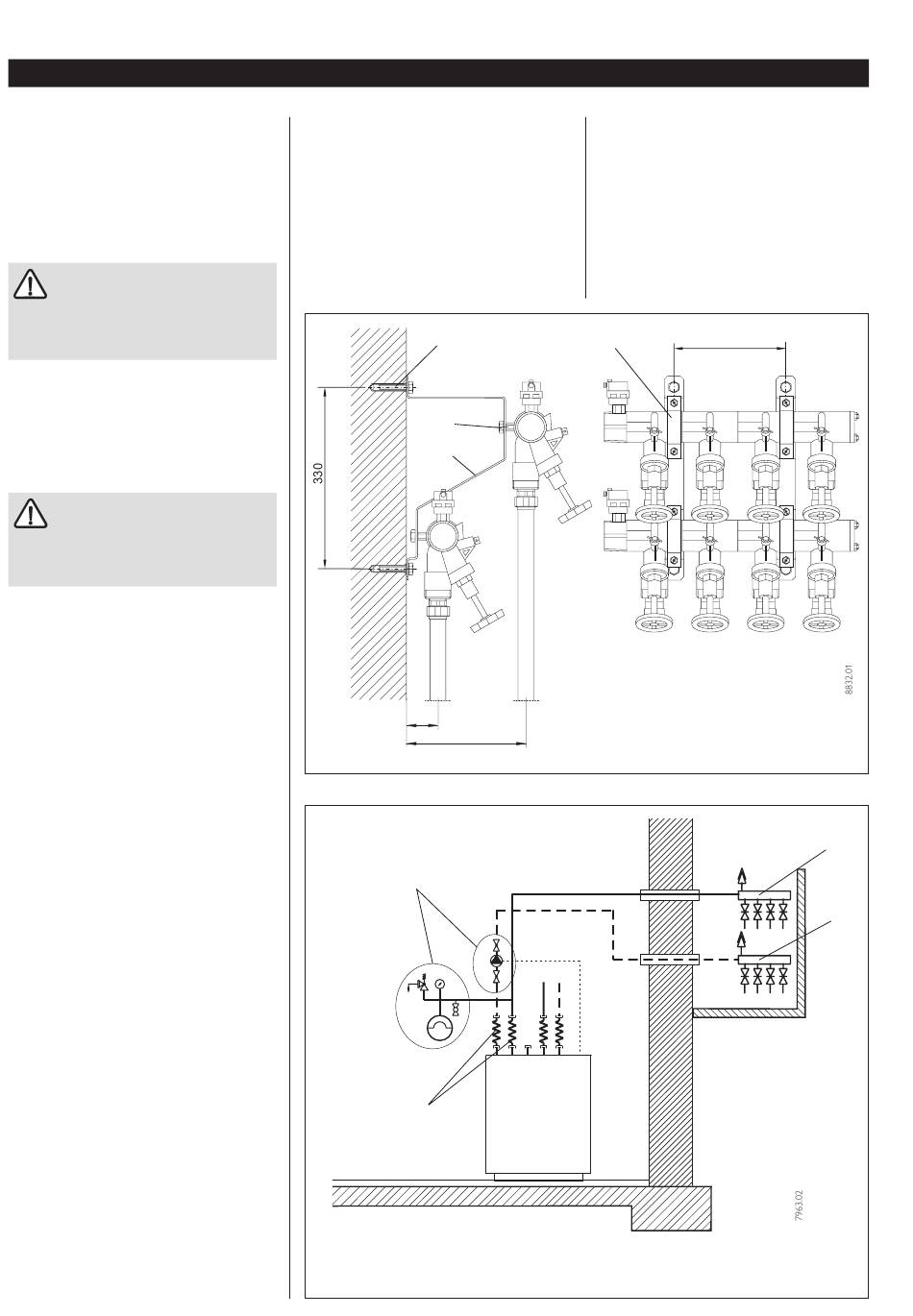

L'assemblage s'effectue conformément aux
fig. 2 et 3. Ne pas oublier les joints!
Lors du montage, le boîtier de
raccordement du circulateur, ne
doit pas être orienté vers le bas.
Veuillez tenir compte de la notice de
montage du circulateur.
Distributeur de saumure WPSV
Le distributeur de saumure WPSV se compo-
se d'un distributeur d'aller et de retour avec
soupapes d'arrêt à bille et purgeur fermant
hermétiquement.
Pour garantir une étanchéité des
raccords de serrage, tous les tubes
doivent y être introduits et vissés vertica-
lement (éventuellement mettre des col-
liers pour tuyaux).
Etant donné que les distributeurs de saumure
sont en matière synthétique, ils peuvent
s'abîmer en cas de mauvaise manipulation.
Pour éviter toute fissure, il faut veiller à insé-
rer très soigneusement les tuyaux
d'alimentation aller et retour dans les distri-
buteurs de saumure. On recommande
d'utiliser de la filasse comme matériau
d'étanchéité.
Remarques concernant l'installation :
Tous les éléments du module de saumure
(également des fixations murales) ainsi que
toutes les tuyauteries dans la maison et la
réalisation des murs doivent être isolés cont-
re la condensation pour être étanches à la
diffusion de vapeur. Si les distributeurs de
saumure sont installés dans le bâtiment, ils
doivent eux aussi être isolés contre la diffusi-
on de vapeur.
Les fixations murales du module de saumure
et les distributeurs de saumure doivent être
fixés conformément à la structure du mur du
bâtiment avec les chevilles et vis adéquates.
Tous les tuyaux et raccords posés doivent
être réalisés en matériau anticorrosion.
L'ensemble de l'installation d'utilisation de la
source doit avoir subi des essais de pression
intérieure avant la mise en service et après le
remplissage avec un mélange de saumure.
Après l'essai de pression de l'installation,
resserrer les visseries en plastique sur les
distributeurs de saumure.
10
réservée au professionnel
Entretien et contrôle
Manomètre
La pression de service de l'installation de la
source de chaleur doit être contrôlée à inter-
valles réguliers. Si la pression de service
baisse, l'installation doit être remplie de sau-
mure mélangée au préalable. La pression de
service de l'installation de source de chaleur
ne doit pas dépasser 2,5 bar de surpression.
70
Anschlussschema
1
4
1
Module à saumure
2
Distributeur de retour saumure
3
Distributeur d' aller saumure
4
Amortisseur de vibrations
Purge d'air de l'installation de source
de chaleur
Lors du remplissage de l'installation de sour-
ce de chaleur, un assez grand volume d'air
parvient dans les tuyauteries avec la saumure.
Il est donc nécessaire, notamment juste après
la mise en service, de purger l'air de
l'installation de source de chaleur.
4
1
2
3
1
2
3
4
230
200 (WPSV ..-4)
400 (WPSV ..-6)
Collier
Vis M8x16
fixation murale
Ceville et vis de fixation
Mesures en mm
2
3
