Regels voor het aansluiten
- Voor de warmwateraansluiting heeft de gemengde
versie 2 draadgaten 1/2 gas 15/21 F (waterinlaat-
en wateruitlaataansluiting) aan de onderkant.
- Houd rekening met de stroomrichting en de waarden
die staan vermeld in het onderstaande schema.
- Tap de vloeistof af uit het apparaat voordat u het
aansluit. De vloeistof mag in een normaal waterafvoerputje worden
gegoten.

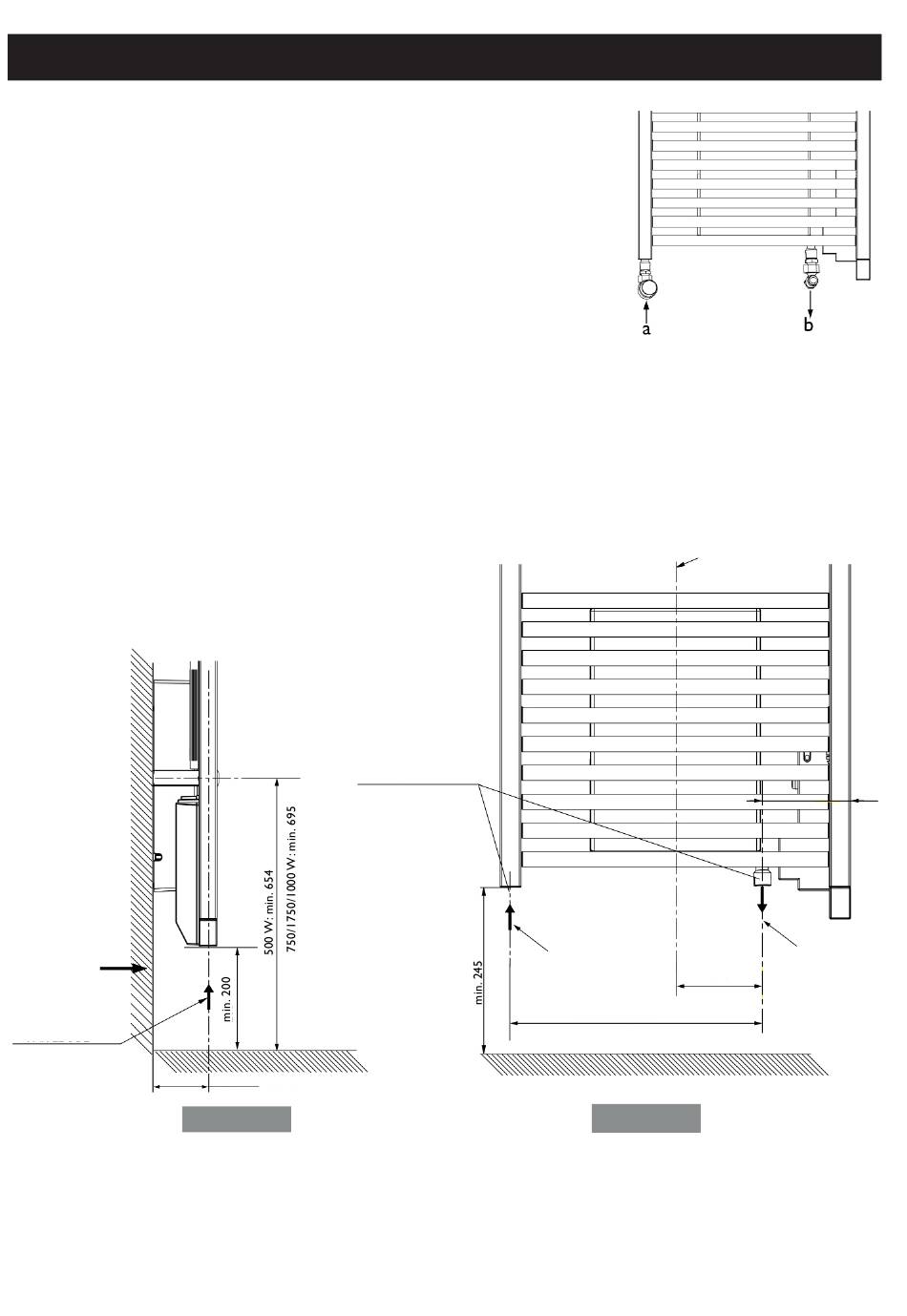

Hydraulisch aansluitschema
AANSLUITING
VIA DE WAND
AANSLUITING
VIA DE VLOER
HYDRAULISCHE AANSLUITING
min. 115, max. 122
ZIJAANZICHT
Afmetingen in mm
Draadgaten
1/2 GAS 15/21 F
67
MIDDEN APPARAAT
WATERINLAAT
1/2 GAS 15/21 F
137,5
500/750/1750 W: 332,5
1000 W: 372,5
VOORAANZICHT
115
WATERUITLAAT
1/2 GAS 15/21 F
