NEC MultiSync EA275WMi Bedienungsanleitung Seite 9

3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 30 Grad und heben Sie ihn in die
höchste Position.

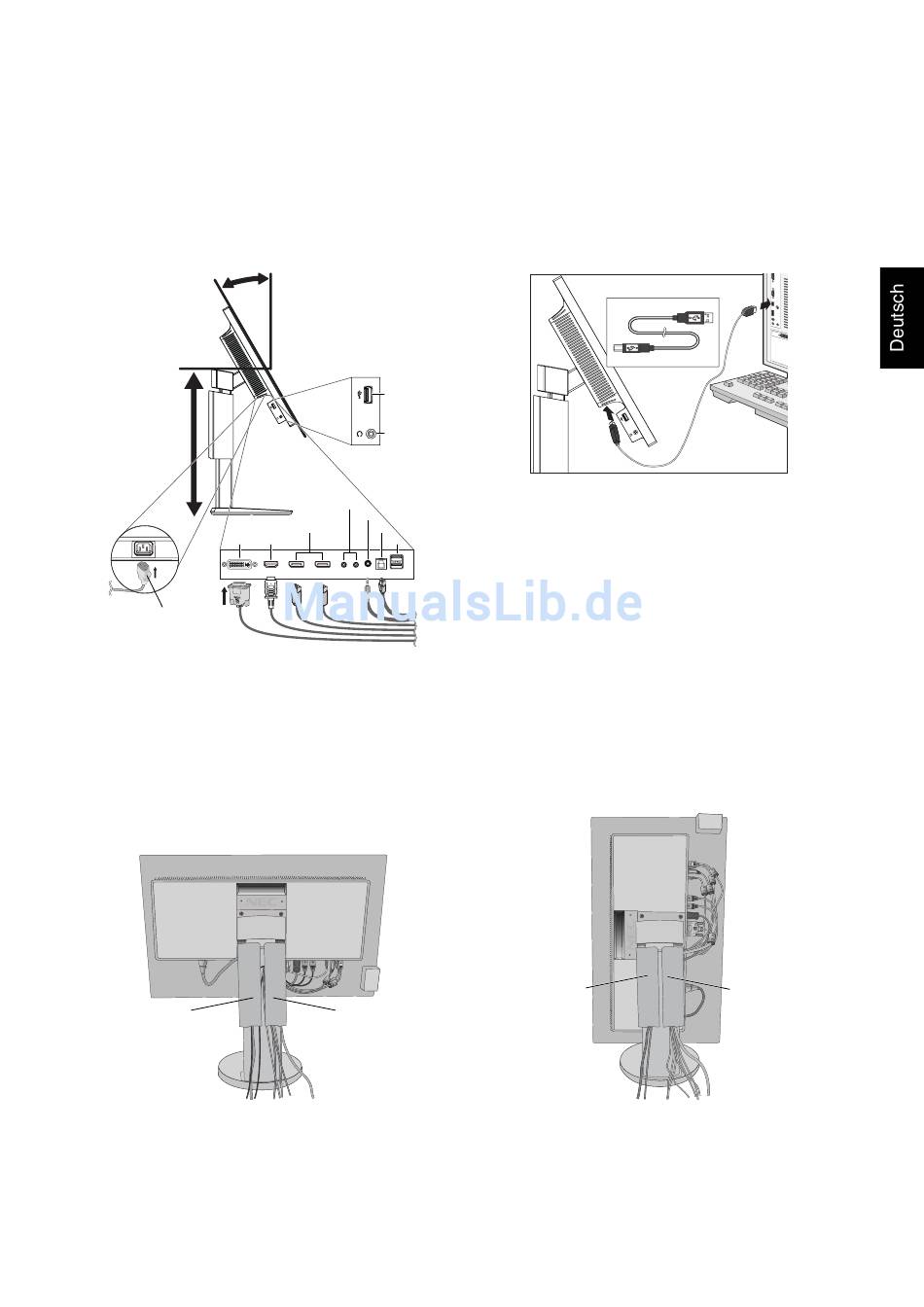

4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
den Downstream-Anschluss des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit integriertem
Widerstand verringert die Lautstärke.
30° Neigung
Höchste
Fußposition
DVI DVI
Netzkabel
Abbildung C.1
1
* : Siehe Seite 26.
* 2 : Siehe Seite 27.
5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden.
Führen Sie die Kabel sicher und gleichmäßig in die Halterungen ein (Abbildung C.2 und Abbildung C.3).
HINWEIS: Die Kabelabdeckung kann nicht entfernt werden.
6. Vergewissern Sie sich bitte, nachdem Sie die Kabel installiert haben, dass Sie den Bildschirm drehen, heben und senken können.
Netzkabel
DisplayPort-Kabel
3
HDMI-Kabel*
Abbildung C.2
* 3 : Kopfhörer sind nicht im Lieferumfang enthalten.
4
* : Stereo-Miniklinkenstecker, ø 3,5 mm.
5
* : Typ und Anzahl der im Lieferumfang enthaltenen Kabel hängen davon ab, wohin der LCD-Monitor geliefert wird.
7. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein.
HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser
Bedienungsanleitung.
USB 2.0-Downstream
Kopfhörer
ControlSync IN/OUT* ControlSync IN/OUT* 1 1
Audioeingang Audioeingang
2
DisplayPort IN/OUT* DisplayPort USB 3.0-Upstream USB 3.0-Upstream
HDMI USB 3.0-Downstream USB 3.0-Downstream
5
DVI-Kabel*
Kabel D-SUB auf DVI-A*
Audiokabel* 3, * 4
ControlSync-Kabel
USB-Kabel
Deutsch-7
Typ B
Typ B
Abbildung C.1a
Netzkabel
DisplayPort-Kabel
3
HDMI-Kabel*
5
Abbildung C.3
Typ A
Typ A
DVI-Kabel* 5
Kabel D-SUB
5
auf DVI-A*
Audiokabel* 3, * 4
ControlSync-Kabel
USB-Kabel
