S4B Sicherheits-Lichtvorhang

3.2.1 Komponenten

Ein S4B-„System" enthält jeweils einen kompatiblen Sender und Empfänger (von gleicher Länge und Auflösung) und die
zugehörige(n) Anschlussleitung(en). RD-zu-M12-Anschlussleitungen, seitliche Montagehalterungen und die angegebe-
nen Testobjekte sind separat erhältlich.
1
5

3.2.2 Modelle

Sender Empfänger
S4BE30-300-S S4BR30-300-S
S4BE30-450-S S4BR30-450-S
S4BE30-600-S S4BR30-600-S
S4BE30-750-S S4BR30-750-S
S4BE30-900-S S4BR30-900-S
S4BE30-1050-S S4BR30-1050-S
S4BE30-1200-S S4BR30-1200-S
S4BE30-1350-S S4BR30-1350-S
S4BE30-1500-S S4BR30-1500-S
S4BE30-1650-S S4BR30-1650-S
S4BE30-1800-S S4BR30-1800-S
8

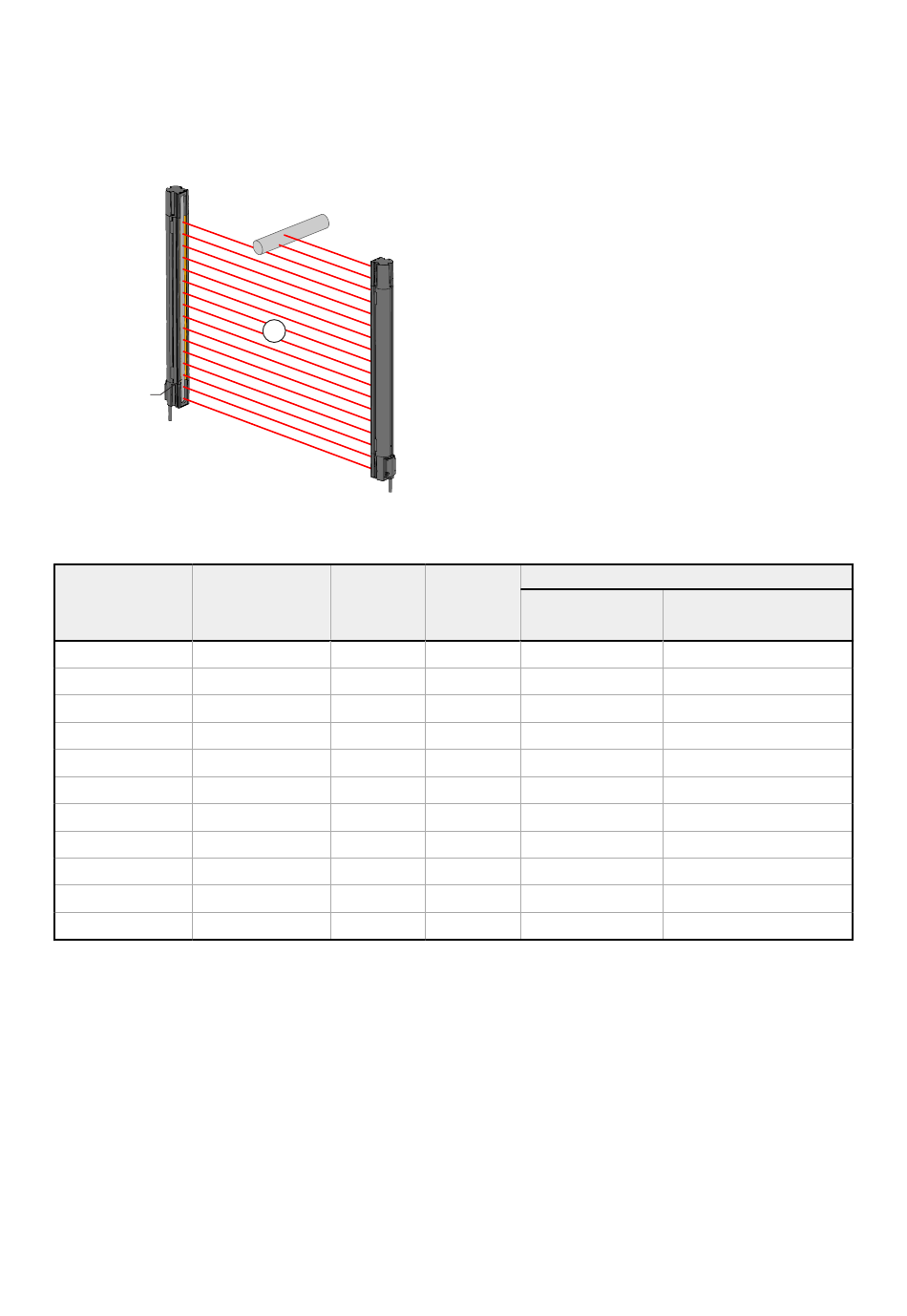

Abbildung 1. Hauptkomponenten
4
2
3
Schutzfeld Ansprechzeit,
(mm)
300
450
600
750
900
1050
1200
1350
1500
1650
1800
www.bannerengineering.com
1. Empfänger
2. Sender
3. Schutzfeld
4. Spezifiziertes Testobjekt
5. Lage der Statusanzeigen
Wiederbereitschaftszeit, OSSDs AUS zu EIN (ms)
Blockierter Strahl ist
Tr (ms)
kein Synchronisier-
ungsstrahl
7,5 29 (typisch)
8,5 35 (typisch)
10,0 41 (typisch)
11.5 48 (typisch)
12,5 54 (typisch)
14,0 60 (typisch)
15,0 65 (typisch)
16,5 71 (typisch)
17,5 78 (typisch)
19,0 84 (typisch)
20,0 90 (typisch)
Alle Strahlen blockiert
49 (typisch), 295 (maximal)
65 (typisch), 337 (maximal)
75 (typisch), 379 (maximal)
85 (typisch), 421 (maximal)
98 (typisch), 463 (maximal)
112 (typisch), 506 (maximal)
122 (typisch), 544 (maximal)
128 (typisch), 582 (maximal)
141 (typisch), 620 (maximal)
150 (typisch), 658 (maximal)
172 (typisch), 697 (maximal)
