6.5 Elektrische Anschlüsse an die überwachte Maschine
Vergewissern Sie sich, dass die Spannungsversorgung vom S4B und von der überwachten Maschine getrennt wurde.
Verbinden Sie die permanenten elektrischen Anschlüsse je nach den Anforderungen der einzelnen Anwendungen.
Hierfür sind möglicherweise Lockout/Tagout-Verfahren (Verriegelung/Kennzeichnung) erforderlich (siehe OSHA
1910.147, ANSI Z244-1, ISO 14118 oder die entsprechende Norm zur Steuerung gefährlicher Energie). Beachten Sie
die geltenden Normen und Gesetze für elektrische Installationen und Verdrahtungen, z. B. die Normen NEC, NFPA79
bzw. IEC 60204-1.
Die Stromversorgung sollte bereits angeschlossen worden sein. Der S4B muss außerdem ausgerichtet worden sein und
die Prüfung vor der Inbetriebnahme entsprechend bestanden haben, siehe Beschreibung in
ligen Inbetriebnahme auf Seite 31.
Es müssen noch folgende Anschlüsse hergestellt oder überprüft werden:
• OSSD-Ausgänge
WARNUNG:
• Gefahr eines elektrischen Schlags
• Wenn diese Anweisungen nicht befolgt werden, können schwere oder tödliche Verletzungen
die Folge sein.
• Trennen Sie die Stromversorgung oder schalten Sie sie aus, bevor Sie das Gerät installieren,
entfernen oder warten.
• Installation und Anschlüsse des Geräts müssen mit dem National Electrical Code (NEC) und
den geltenden lokalen Vorschriften konform sein, und das Gerät muss mit einem geeigneten
Sicherungskasten oder Schutzschalter ausgestattet werden (siehe Spezifikationen).

6.5.1 Schutzhalt- (Sicherheitsstopp-)Schaltungen

Ein Schutzhalt (Sicherheitsstopp) ermöglicht ein geordnetes Anhalten der Bewegung zu Schutzzwecken, was zu einem
Stillstand der Bewegung und zur Unterbrechung der Stromversorgung der primären Steuerelemente der Maschine
(MPSE) führt (vorausgesetzt, dies führt nicht zu zusätzlichen Gefahren).
Eine Schutzhaltschaltung umfasst gewöhnlich mindestens zwei Schließerkontakte von zwangsgeführten, mechanisch
verbundenen Relais, die (mithilfe der externen Geräteüberwachung) bestimmte Störungen erkennen und dadurch den
Verlust der Sicherheitsfunktion verhindern. Eine solche Schaltung kann als „sicherer Schaltpunkt" beschrieben werden.
Normalerweise sind Schutzhaltschaltungen entweder einkanalig, d. h. eine Reihenschaltung von mindestens zwei
Schließerkontakten, oder zweikanalig, d. h. eine separate Schaltung von zwei Schließerkontakten. Bei beiden Methoden
hängt die Sicherheitsfunktion von der Verwendung redundanter Kontakte zur Kontrolle einer einzigen Gefahr ab. Wenn
ein Kontakt ausfällt, stoppt der zweite Kontakt die Gefahr und verhindert, dass der nächste Zyklus ausgeführt wird.
Der Anschluss der Schutzhaltschaltungen muss so erfolgen, dass die Schutzfunktion nicht aufgehoben, deaktiviert oder
umgangen werden kann, oder auf eine Weise, dass der gleiche oder ein höherer Grad an Sicherheit erreicht wird wie
beim Sicherheitssteuerungssystem der Maschine, zu dem der S4B gehört.
Ein Sicherheitskontroller XS26-2 von Banner mit Relais-Erweiterungsmodul XS1ro oder XS2ro, ein Sicherheitskontroller
SC10-2roe von Banner oder ein Universal-Sicherheitsmodul UM-FA-xA von Banner ermöglicht die Reihenschaltung re-
dundanter Kontakte, die Schutzhaltschaltungen zur Verwendung in ein- oder zweikanaligen Steuerungen bilden.

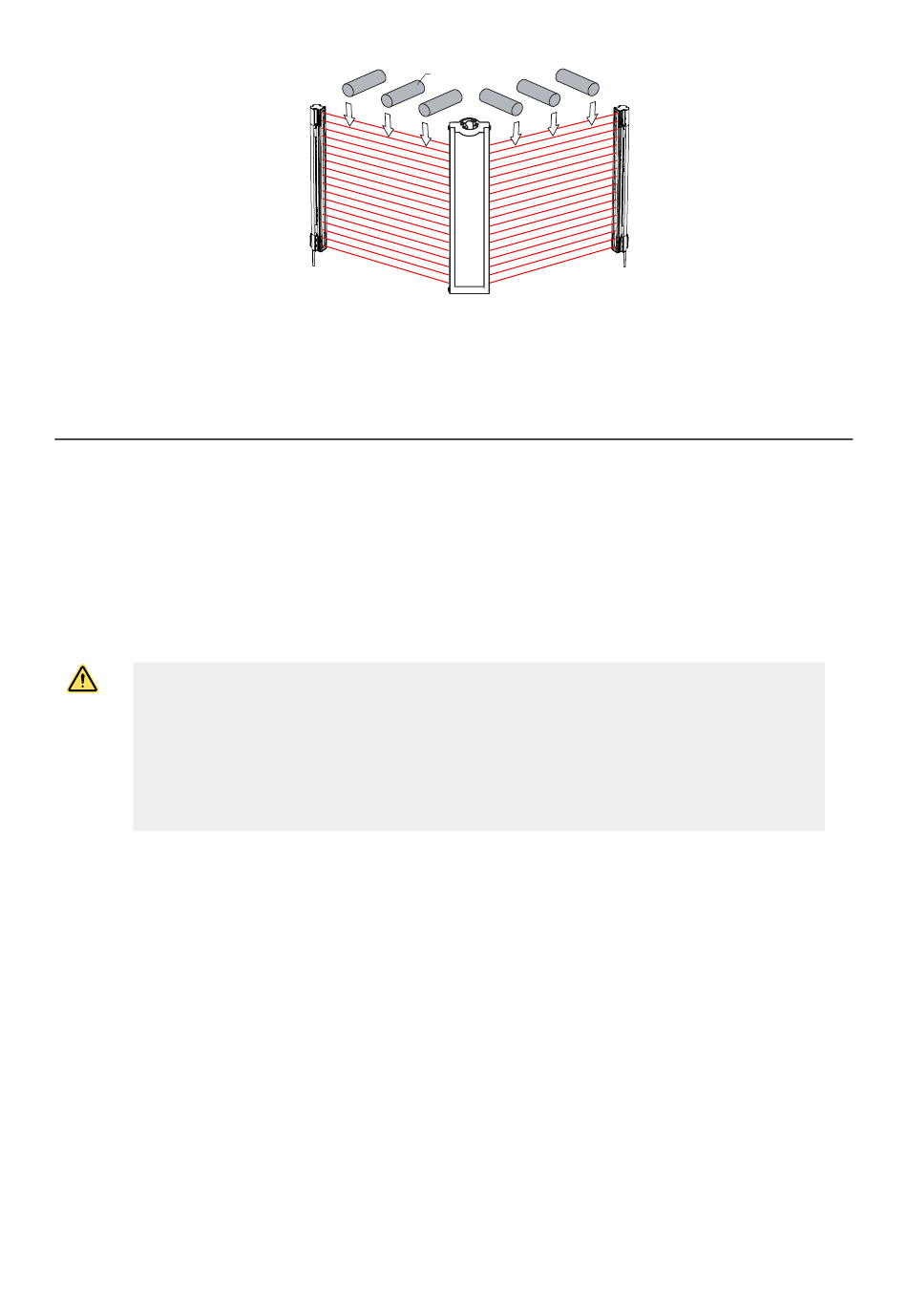

Testobjekt
