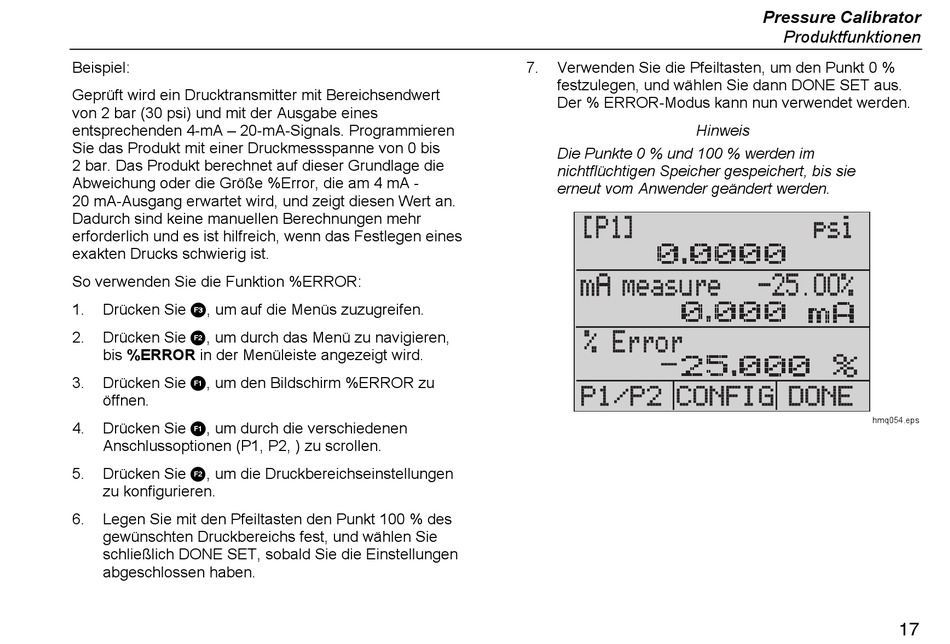

Beispiel:
Geprüft wird ein Drucktransmitter mit Bereichsendwert
von 2 bar (30 psi) und mit der Ausgabe eines
entsprechenden 4-mA – 20-mA-Signals. Programmieren
Sie das Produkt mit einer Druckmessspanne von 0 bis
2 bar. Das Produkt berechnet auf dieser Grundlage die
Abweichung oder die Größe %Error, die am 4 mA -
20 mA-Ausgang erwartet wird, und zeigt diesen Wert an.
Dadurch sind keine manuellen Berechnungen mehr
erforderlich und es ist hilfreich, wenn das Festlegen eines
exakten Drucks schwierig ist.
So verwenden Sie die Funktion %ERROR:
1.
Drücken Sie , um auf die Menüs zuzugreifen.
2.
Drücken Sie , um durch das Menü zu navigieren,
bis %ERROR in der Menüleiste angezeigt wird.
3.
Drücken Sie , um den Bildschirm %ERROR zu
öffnen.
4.
Drücken Sie , um durch die verschiedenen
Anschlussoptionen (P1, P2, ) zu scrollen.
5.
Drücken Sie , um die Druckbereichseinstellungen
zu konfigurieren.
6.
Legen Sie mit den Pfeiltasten den Punkt 100 % des
gewünschten Druckbereichs fest, und wählen Sie
schließlich DONE SET, sobald Sie die Einstellungen
abgeschlossen haben.
7.
Verwenden Sie die Pfeiltasten, um den Punkt 0 %
festzulegen, und wählen Sie dann DONE SET aus.
Der % ERROR-Modus kann nun verwendet werden.
Hinweis
Die Punkte 0 % und 100 % werden im
nichtflüchtigen Speicher gespeichert, bis sie
erneut vom Anwender geändert werden.
Pressure Calibrator
Produktfunktionen
hmq054.eps
17
