Anschlusskabel montieren
Warnung
Braun – nicht belegt
Weiß – Störung
(low-active, negative Logik)
Schwarz – Spannung
(15 V DC bis 30 V DC)
Verbindungskabel
Schmierstoffgeber

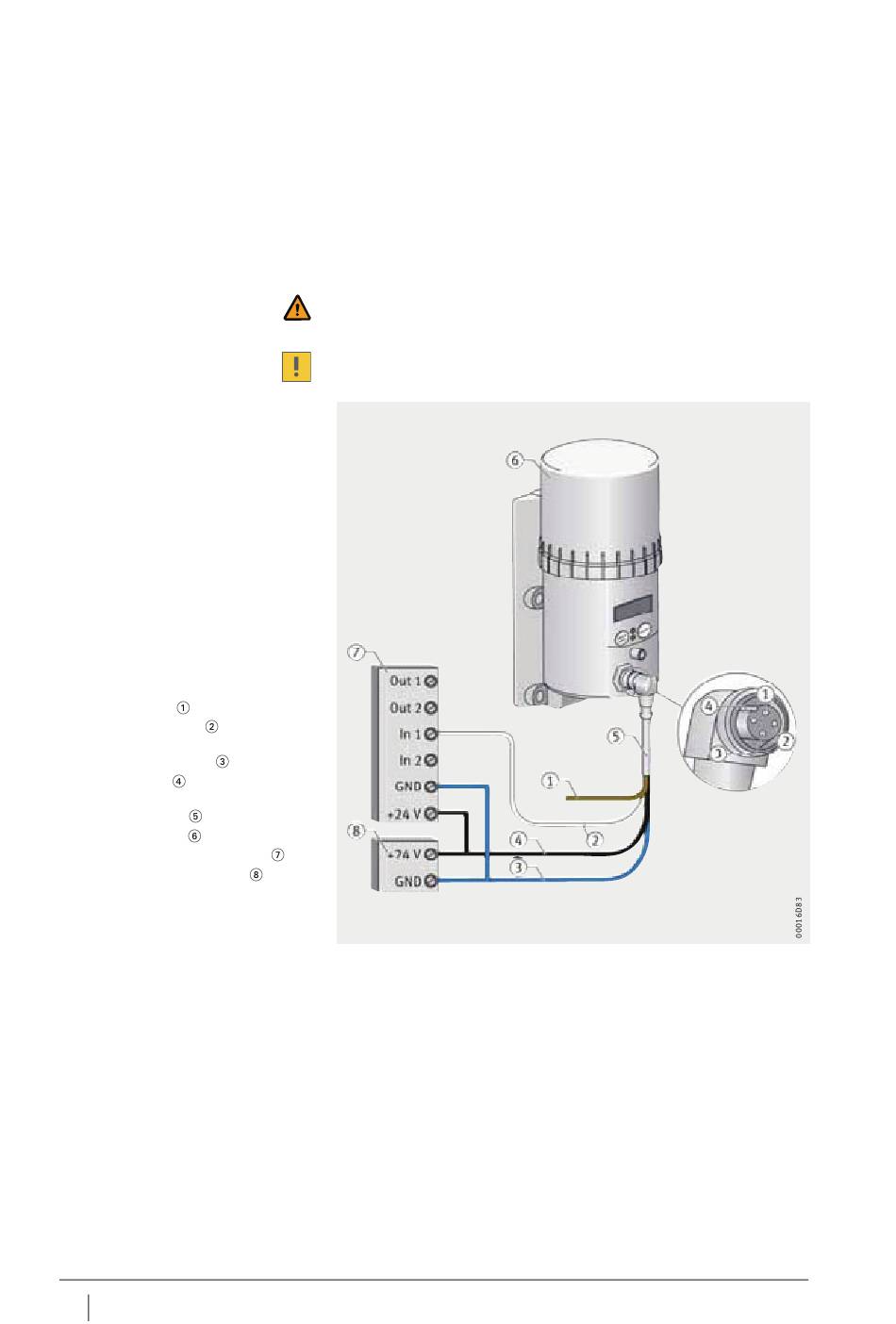

Anschlussbeispiel
10
BA 11
FAG Motion Guard CONCEPT6 CONTROL
Nach der mechanischen Montage wird der Schmierstoffgeber über
Anschlusskabel mit der Steuerung der Anlage (zum Beispiel SPS)
verbunden:
■
Anschlusskabel mit Steuerung verbinden, Belegung beachten,
Bild 9.
■
Stecker des Anschlusskabels in Steckbuchse Schmierstoffgeber
einstecken und verschrauben.
Nicht an unter Spannung stehenden Teilen der elektrischen Anlage
arbeiten! Funkenbildung und Brandgefahr durch Kurzschluss!
Elektrische Anschlüsse nur von Fachpersonal ausführen lassen!
Ein falscher Anschluss kann die Steuerplatine im Schmierstoffgeber
zerstören!
Blau – Masse
SPS
Netzteil
Bild 9
Schaeffler Technologies
