Anschlüsse
Außengewinde
Innengewinde
Schmierstoffleitung
Bedienung
Taste MODE SAVE
Anzeigen, Bedienung
4
BA 11
FAG Motion Guard CONCEPT6 CONTROL

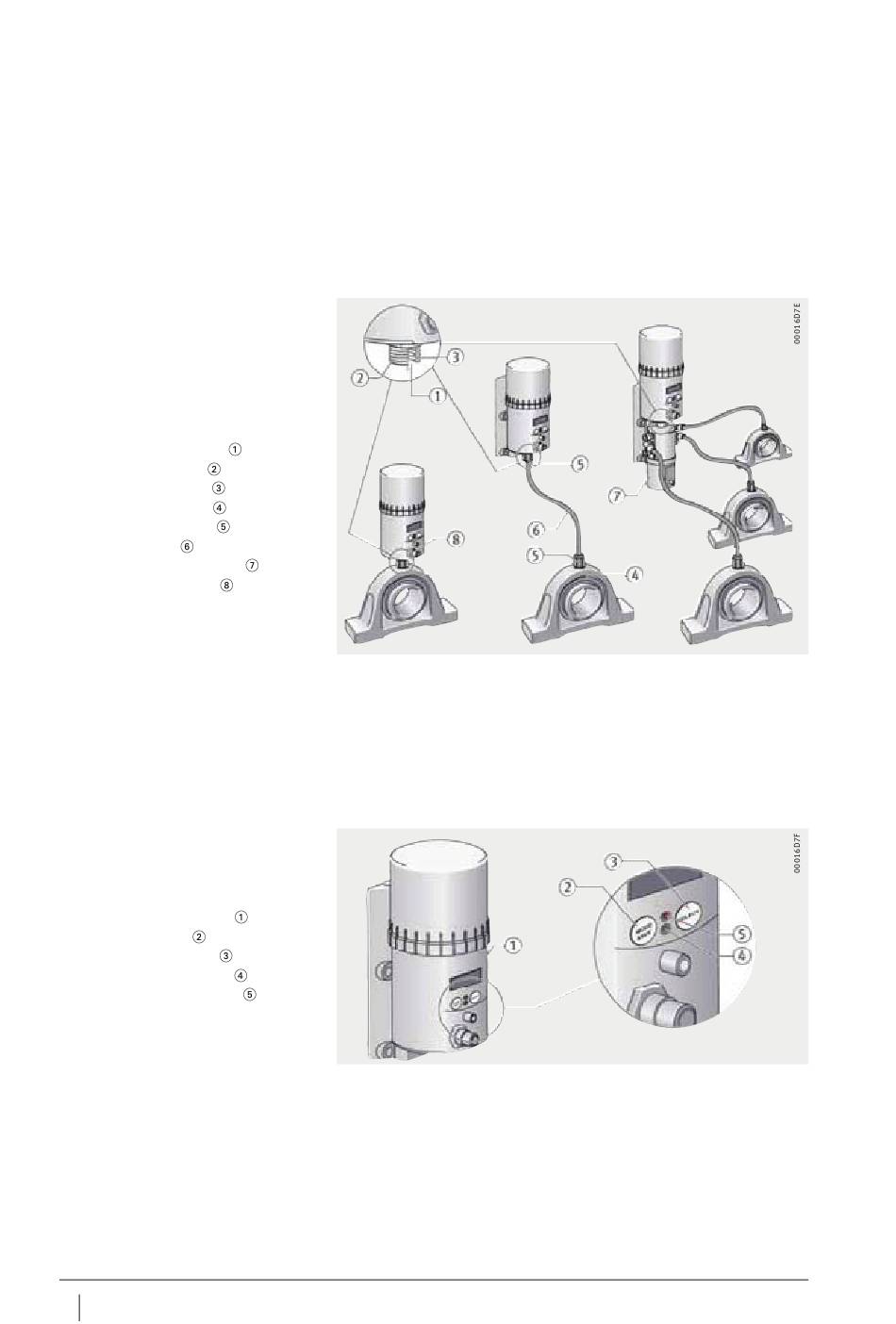

Der Fettauslass des Schmierstoffgebers hat Außen- und Innen-
gewinde und kann so direkt am Schmierpunkt oder in den Verteiler
eingeschraubt werden. Informationen zum Verteiler siehe BA 12,
FAG Motion Guard C6-MP-DISTRIBUTOR. Eine Verbindung über
Anschlussteile und Schmierstoffleitung ist ebenfalls möglich, Bild 3.
Über die Steckbuchse und Anschlusskabel wird der Schmierstoff-
geber mit der Steuerung der Anlage verbunden.
Fettauslass
Schmierpunkt
Anschlussteil
Verteiler
Steckbuchse
Bild 3
Anschlüsse
Gebrauchsdauer und Schmierstoffmenge werden am Schmierstoff-
geber über zwei Tasten eingestellt, Bild 4.
Der Schmierstoffgeber kann aber auch vollständig maschinen-
gesteuert (Impulsbetrieb) betrieben werden.
Die Einstellungen sind am LC-Display sichtbar. Ob der Schmierstoff-
geber korrekt arbeitet oder nicht, wird von einer grünen oder roten
LED angezeigt.
LC-Display
Taste SELECT
Grüne LED
Rote LED
Bild 4
Schaeffler Technologies
