Benötigtes Material
Zusammenbau
Mitnehmer, 4 Stück
Auslassöffnung
Abdeckscheibe
Antriebseinheit
Zusammenbau
8
BA 11
FAG Motion Guard CONCEPT6 CONTROL
Für die Montage wird folgendes Material benötigt:
■
Anschlussteile
■
Schmierstoffleitung
■
Anschlusskabel
■
Halterung
■
Fettkartusche (400 g) zum Vorbefetten der Schmierstoffleitung
■
Antriebseinheit
■
LC-Einheit
■
Deckel.
Gegebenenfalls Zubehör bestellen, siehe Tabelle, Seite 24.
Ausschließlich LC-Einheiten und Schmierstoffleitungen
der Schaeffler Technologies AG & Co. KG verwenden!
Immer neue LC-Einheit verwenden!
Schmierstoffgeber zusammenbauen:
■

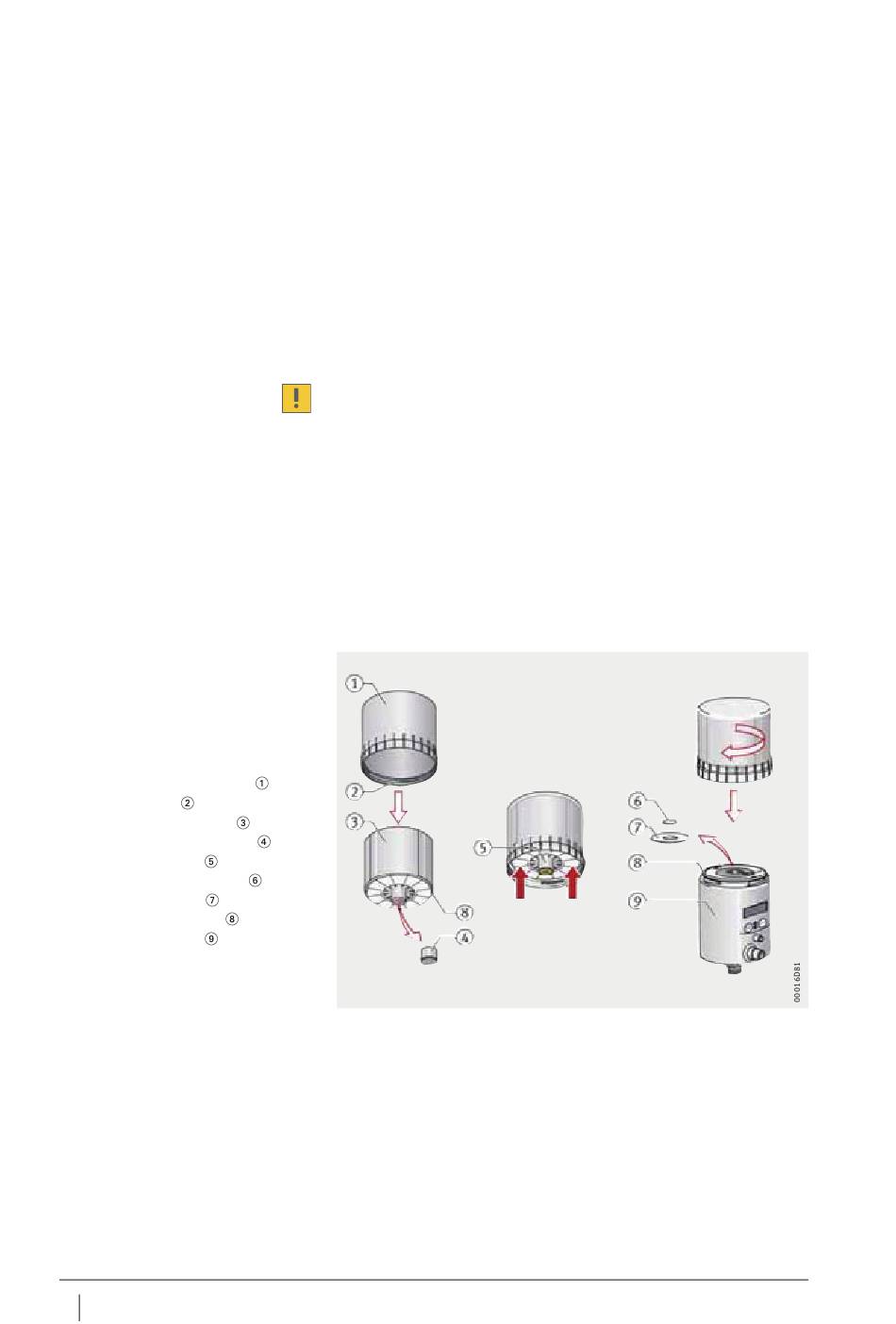

LC-Einheit in den Deckel einsetzen und Kappe entfernen, Bild 7.
■
LC-Einheit in den Deckel drücken, bis Schmierstoff aus der
Auslassöffnung austritt.
■
Stopfen lösen und Abdeckscheibe entfernen.
■
LC-Einheit mit dem Deckel so auf die Antriebseinheit setzen,
dass Mitnehmer einrasten und die Verzahnungen ineinander
greifen. Deckel im Uhrzeigersinn drehen, bis der Bajonett-
verschluss einrastet.
Deckel
LC-Einheit
Kappe
Stopfen
Verzahnung
Bild 7
Schaeffler Technologies
