Befestigung
Sechskantschrauben M6 25
für Wandbefestigung auf Metall
Sechskantschrauben M6 16
für Schmierstoffgeber und Halterung
Abstand 45 mm, horizontal
Abstand 141,5 mm, vertikal
Abstand 143 mm, von Träger
Befestigung
Schaeffler Technologies
Kann der Schmierstoffgeber nicht direkt am Schmierpunkt befestigt
werden, Schmierstoffgeber an Träger befestigen und über Schmier-
stoffleitung mit Schmierpunkt verbinden:
■
Schmierpunkt und Schmierstoffleitung befetten.
■
Halterung an Schmierstoffgeber schrauben,
Unterlegscheiben und Sechskantschrauben (M6 16)
verwenden. Maximales Drehmoment 3 Nm.
■
Bohrungen für drei Befestigungsschrauben anfertigen gemäß
beiliegender Bohrschablone.
■
Schmierstoffgeber mit Halterung an einem Träger der Anlage
befestigen, Bild 8.
■
Anschlussteil G1/8 (Zubehör) in Fettauslass Schmierstoffgeber
einschrauben. Maximales Drehmoment 2 Nm.
■
Schmierstoffgeber mit Schmierstoffleitung (8 1,5 mm)
verbinden, Maximallänge Bild 6, Seite 7.
■
Schmierstoffleitung zu Schmierpunkt verlegen,
Mindestbiegeradius 40 mm.
■
Anschlussteil in Schmierpunkt einschrauben.
■
Schmierstoffleitung mit Anschlussteil verbinden.
Hinweis
Das Anschlussteil für den Schmierpunkt wird nicht von
der Schaeffler Technologies AG & Co. KG geliefert!
Schmierpunkt und Schmierstoffleitung mit dem gleichen Schmier-
stoff befetten, der sich in der LC-Einheit befindet!
Unbedingt das jeweilige maximale Anzugsdrehmoment,
die Maximallänge der Schmierstoffleitung und den Mindestbiege-
radius beachten!

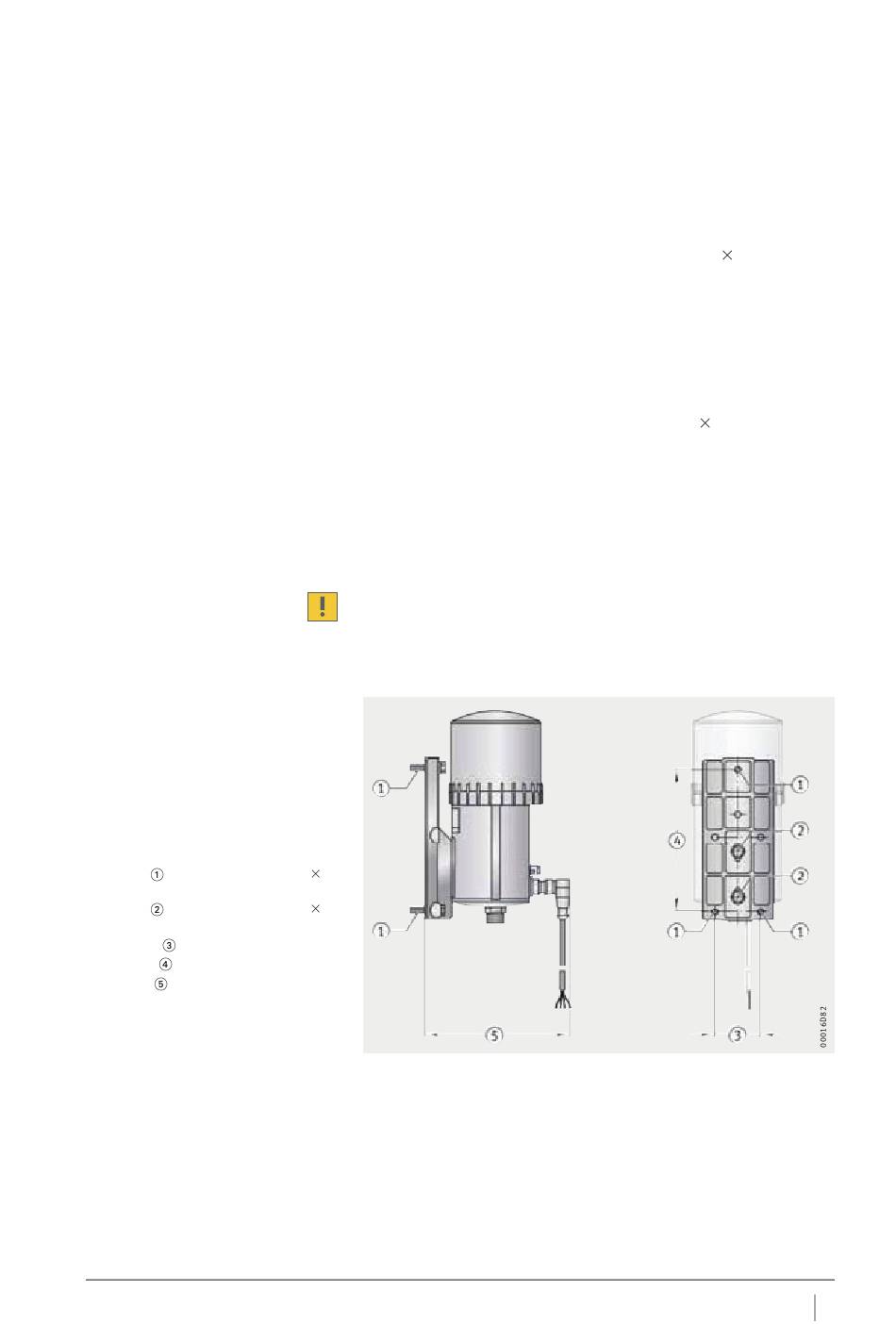

Bild 8
BA 11
9
