DigiComm GmbH

16 Spezielle Eigenschaften des SHDTU-08i

17.1 Automatischer Neustart des SHDTU-08i
Das SHDTU-08i verfügt über eine automatische Neustartfunktion. Ist diese eingeschaltet, kann im Falle
eines Leitungsfehlers (WAN-Verbindung geht verloren/kommt nicht zustande) ein Neustart durchgeführt
werden. Dazu gibt es drei Zeitintervalle (1/2/5 Minuten), die über interne DIP-Schalter ausgewählt werden
können. Mit dem DIP-Schalter S2.2 wird die Funktion aktiviert und steht standardmäßig auf 1 Minute (andere
Intervalle siehe unten).
Schlägt der automatische Neustart drei Mal fehl, blinkt die PWR-LED. Danach müssen Sie das Gerät aus-
und wieder einschalten, damit es wieder normal arbeitet.
Dip-Schalter-Belegung:
S2.2
Eigenschaft
An
Automatischer Neustart ein
Zeitwahl:
S2.3
S2.4
Intervall
Aus
Aus
1min
Aus
An
2min
An
Aus
5min
An
An
5min
17.2 Externe Alarmkontakte über Steckklemmen
Das SHDTU-08i verfügt über zwei externe Alarmkontakte (Klemme X20 & X10).
Die Klemme X20 ist ein Alarmkontakt für den Spannungsausfall. Sie ist als Öffner ausgelegt und löst aus,
wenn die Spannungsversorgung des Gerätes unterbrochen ist.
Die Klemme X10 ist ein Alarmkontakt für den Ausfall der WAN. Sie ist als Schließer ausgelegt und löst aus,
wenn die WAN-Verbindung ausfällt (Link-LED aus und ALM-LED an). Dieser Kontakt löst 3 Sekunden nach
erlöschen der LED's aus! Er bleibt solange geschaltet, bis die ALM-LED wieder erlischt.

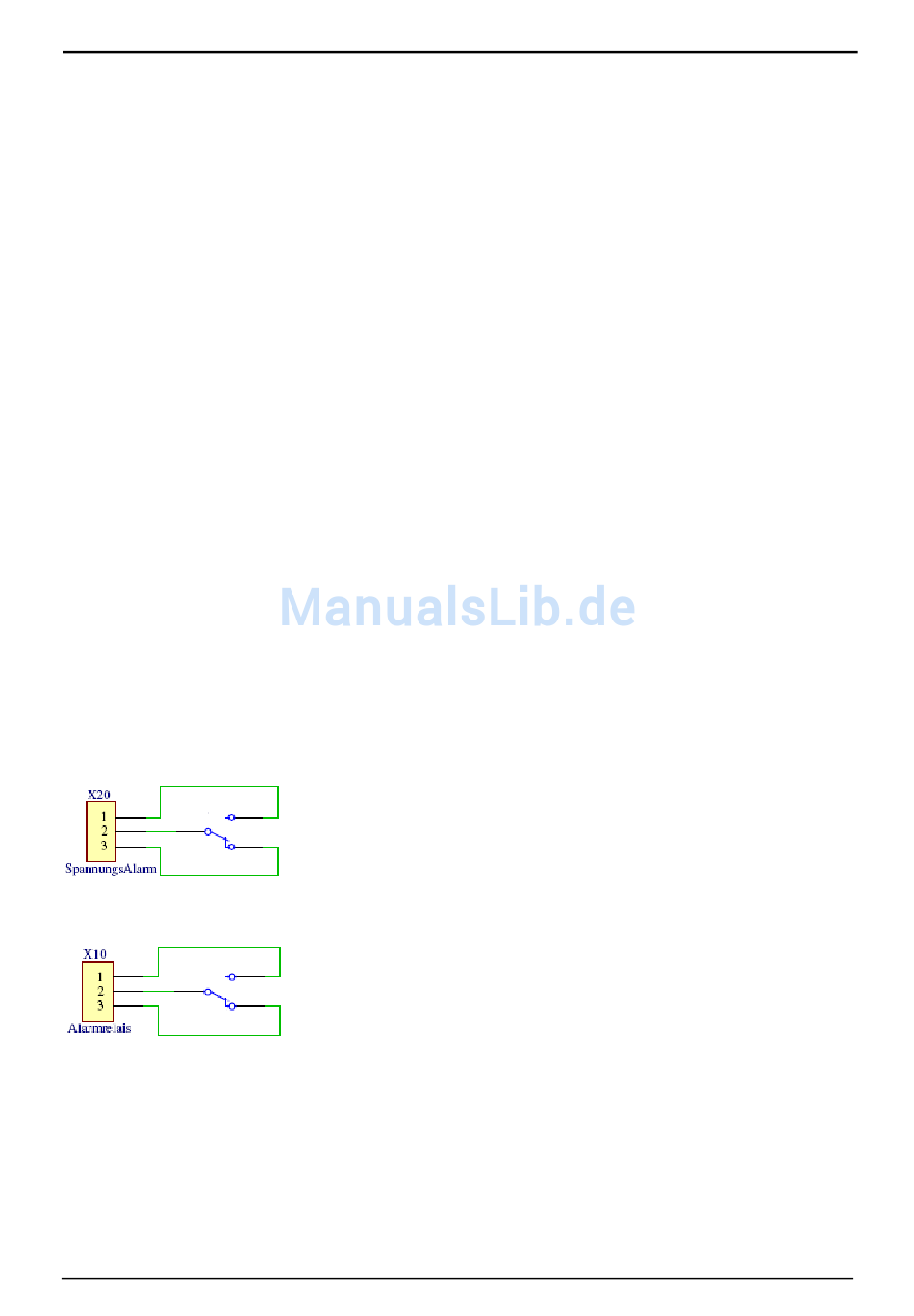

Klemmblockbelegung:
Klemme X20 (Spannungsausfall)
Klemme X10 (WAN-Ausfall)
Version 01.09 – Seite 64 von 65
SHDTU-08i
