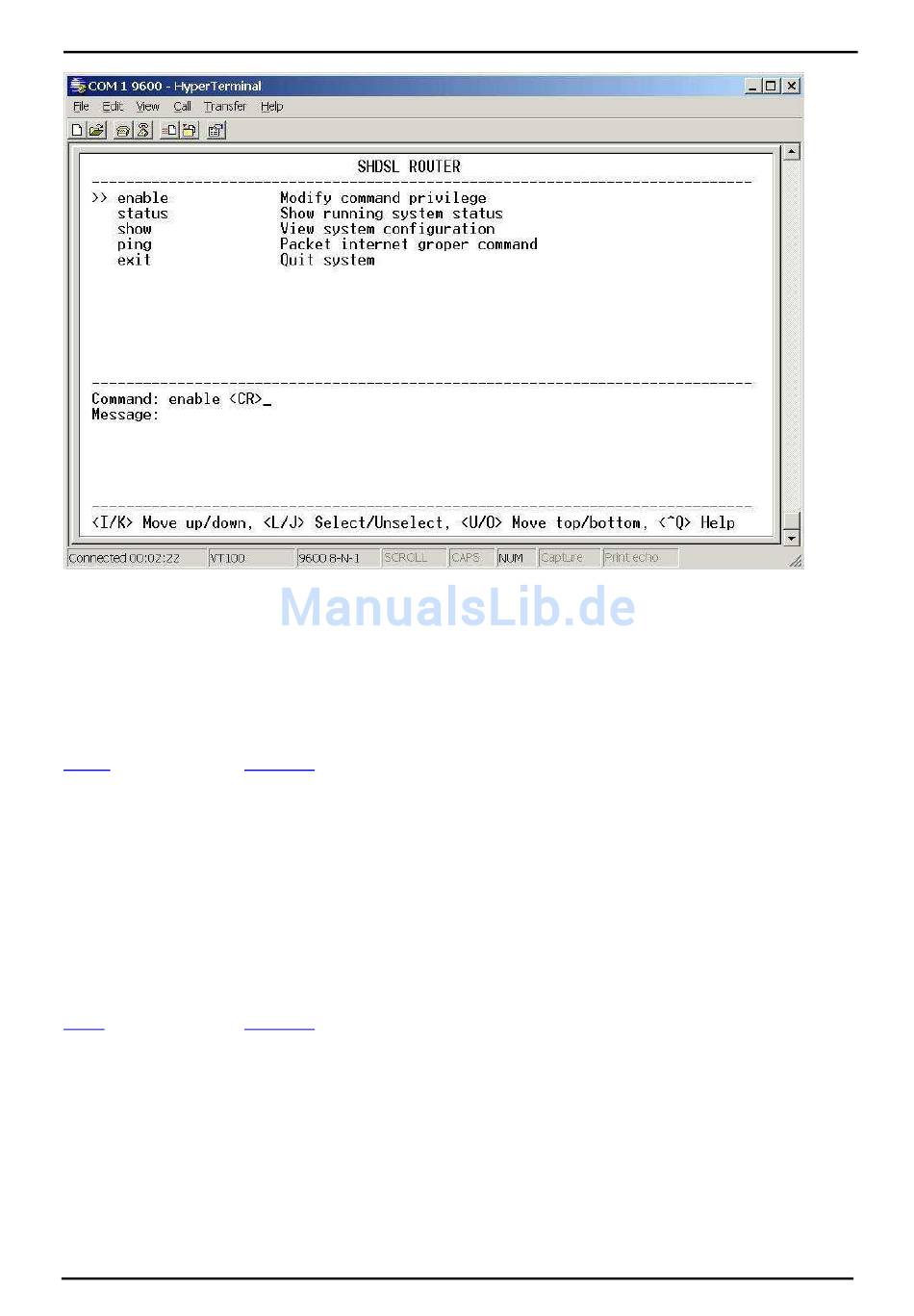

16.4 Fensterstruktur
Von oben bis unten, ist der Bildschirm in vier Teile eingeteilt:
1. Produkt Name
2. Menü Feld: Der Menübaum wird hier angezeigt. Das " >> " -Symbol zeigt den Cursorstandort an.
3. Konfigurationsfeld: Hier werden die Parameter konfiguriert. < parameters > zeigt die Parameter an,
welche ausgewählt werden können, und < more...> zeigt an, dass weitere Untermenüs vorhanden sind.
4. Bedienungsbefehle zur Hilfe
Die folgende Tabelle zeigt die Parameter in den Klammern.
Befehl
<ip>
<Route|Bridge>
[1~1999]
[1~65534|-t]
16.5 Menü - Befehle
Bevor Sie mit der Konfiguration beginnen, machen Sie sich mit den Befehlen in der folgenden Liste vertraut:
Taste
[HOCH] oder I
[RUNTER] oder K
[LINKS] oder J
[RECHTS] oder L
[EINGABE]
[TAB]
Ctrl + C
Ctrl + Q
Erklärung
Ein "Element", das in den Klammern steht, wird benötigt. Falls das Element in
Kleinbuchstaben (fett) angezeigt wird, muss ein spezielles Format beachtet werden.
Beispiel:
<ip> könnte sein 192.168.0.3.
Zwei oder mehr Elemente in den Klammen können ausgewählt werden, allerdings
nur eines der angegebenen.
Ein Element in den Klammern ist optional.
Zwei oder mehr Elemente in den Klammern, getrennt durch einen vertikalen Strich,
bedeutet, dass eines oder keines dieser Elemente ausgewählt werden kann.
Erklärung
Cursor hoch.
Cursor runter.
Zurück zum vorherigen Menü.
Vor zum Untermenü.
Vor zum Untermenü.
Auswahl eines anderen Parameters.
Abbrechen der aktuellen Konfiguration.
Hilfe
Version 01.09 – Seite 48 von 65
SHDTU-08i
