VBR (Varible Bit Rate), hier „bestellt" man eine durchschnittliche Bitrate, die man aber um einen
bestimmten Wert für eine bestimmte Zeit überschreiten darf.
PCR (Peak Cell Rate) in kbps: Die Maximalrate, die für Daten, Audio und Video eingeräumt werden soll.
Der PCR Wert kann Werte zwischen 64 und 2400kbps annehmen.
SCR (Sustained Cell Rate): Die festgesetzte Rate, mit der Daten, Audio und Video übertragen werden.
SCR stellt die wirkliche Bandbreite eines Virtuellen Kanals (VC – Virtual Channel) dar – nicht die
durchschnittliche Übertragungsrate. Der SCR Wert kann Werte zwischen 64 und 2400kbps annehmen.
MBS (Maximum Burst Size): Die Dauer, mit der das SHDTU-08i mit PCR versendet. Der MBS-Wert kann
Werte zwischen 1 und 255 annehmen.
Klicken Sie auf Finish um die Konfiguration abzuschließen.

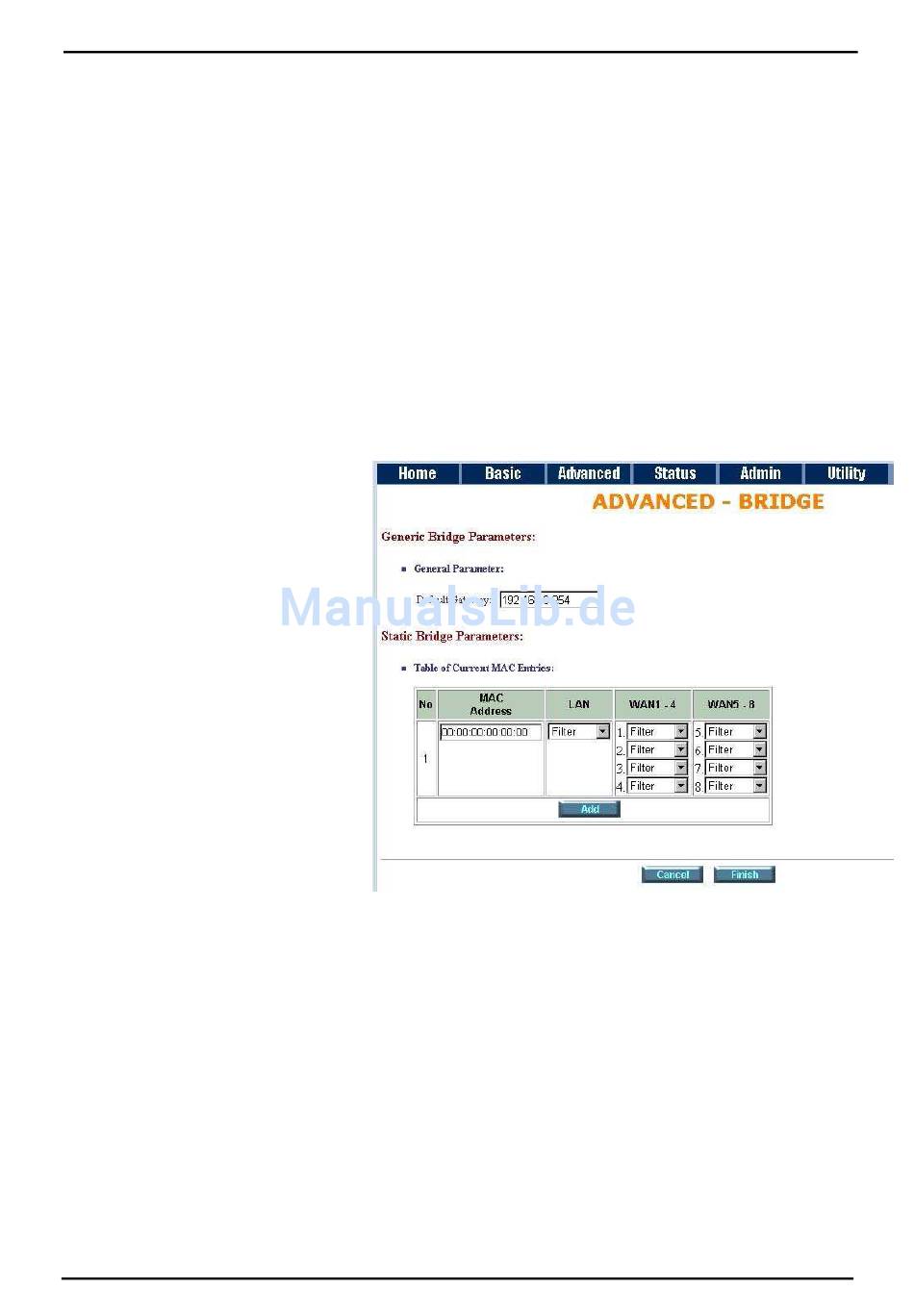

10.3 Bridge

Hier können Sie erweiterte Filterfunktionen für den Bridge-Modus des Gerätes einstellen.
Klicken Sie auf BRIDGE um das Menü zu öffnen.
Um einen Filter hinzuzufügen klicken
Sie bitte unten auf „Add".
Sie können so einer bestimmten MAC-
Adresse den Zugriff auf das Internet
verwehren.
Wenn Sie eine bestimmte MAC-Adresse
daran hindern wollen über die WAN auf
das LAN zuzugreifen, so klicken Sie
bitte auf „Add" um den neuen Filter zu
starten. Geben Sie die gewünschte
MAC-Adresse im Feld „MAC Address"
ein und wählen Sie den Filter im Feld
WAN.
Auf dem nächsten Bildschirm werden
Ihnen noch mal Ihre Eingaben gezeigt,
bevor sie in den EEPROM geschrieben
werden. Überprüfen Sie am besten noch
mal Ihre Werte.
Klicken Sie auf „Restart" um den Router
mit seinen neuen Einstellungen neu zu
starten oder klicken Sie auf „Continue"
um mit dem parametrieren anderer
Optionen fortzufahren.

10.4 VLAN

Ein Virtual Local Area Network (VLAN) ist ein virtuelles lokales Netz innerhalb eines physischen Netzes.
Weil VLAN auf logischen und nicht auf physischen Verbindungen aufbaut, ist es sehr flexibel.
Bitte beachten Sie, dass die Vlan-Option nur im Bridge-Modus unterstützt wird und kein STP aktiviert sein
darf!
Klicken Sie auf VLAN um die VLAN-Einstellungen zu bearbeiten.
Es werden zwei Arten von VLANs vom Gerät unterstützt:
802.1Q Tag-Based VLAN
Port-Based VLAN.
Um das Gerät mit 802.1Q VLAN zu konfigurieren, klicken Sie auf 802.1Q Tag-Based VLAN. Das folgende
Fenster wird dann erscheinen:
