DigiComm GmbH
SHDTU-08i
Um die NAT/DMZ-Funktionen zu aktivieren klicken Sie auf „Enable".
Virtual IP Address: Hier können Sie die Ihrer WAN zugewiesene IP-Adresse eintragen
Multi-DMZ: Sollten Sie von Ihrem ISP (Internet Service Provider) mehr als eine IP-Adresse zugewiesen
bekommen, so können Sie diese hier eintragen.
Multi-NAT: Manche virtuelle IP-Adressen (z.B. 192.168.0.10 ~ 192.168.0.50) verwenden gemeinsam zwei
globale IP-Adressen (z.B. 69.210.1.9 and 69.210.1.10). Die Multi-NAT ist folgendermaßen eingestellt:
Virtual Start IP Address: 192.168.0.10
Count: 40
Global Start IP Address: 69.210.1.9
Count: 2
Klicken Sie auf „Finish" um fortzufahren.

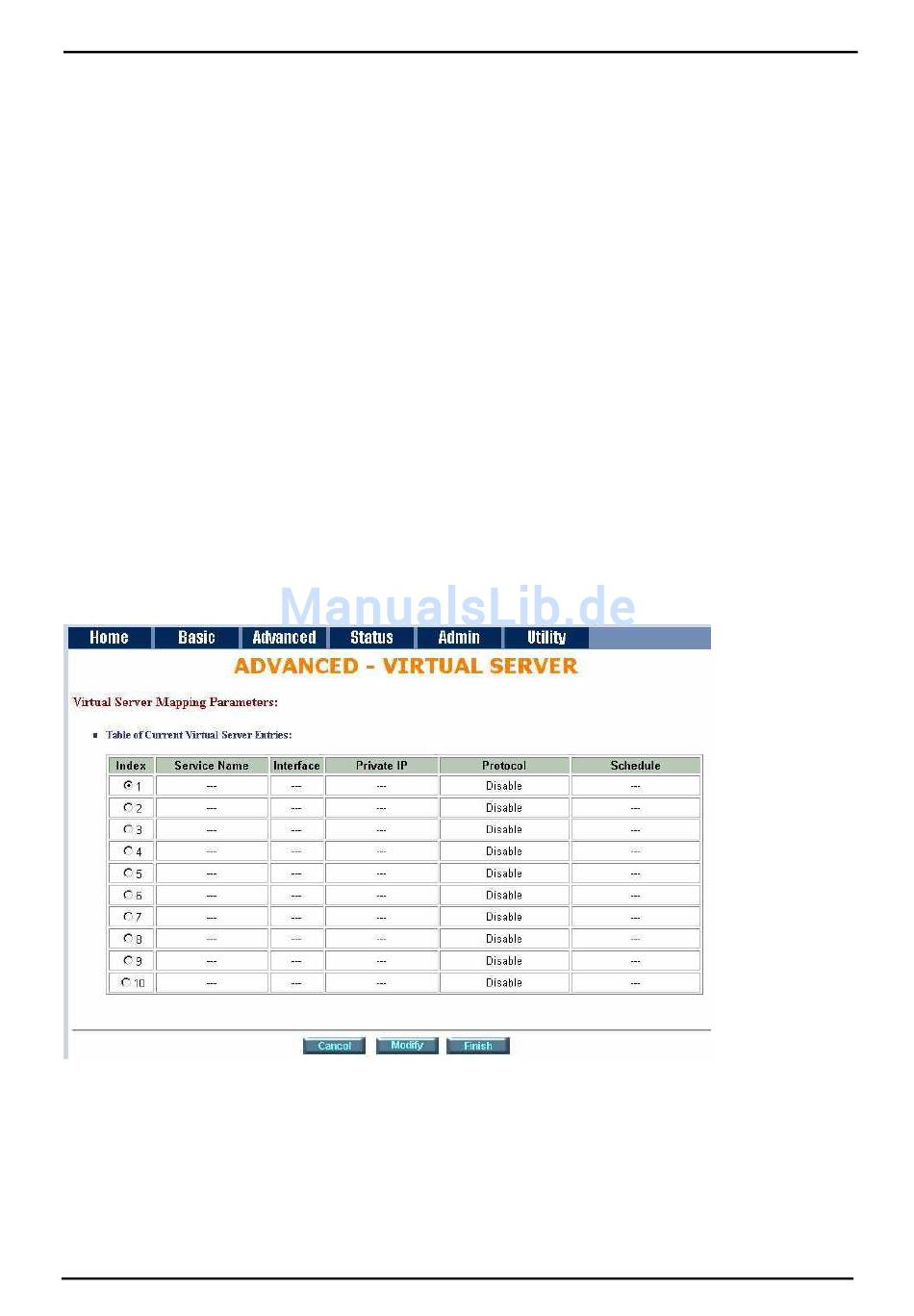

10.8 Virtual Server
Spezielle Ports in der WAN-Schnittstelle können bestimmte Services innerhalb des LANs zugewiesen
werden. Nur 69.210.1.8 (beispielhafte vom ISP zugewiesene IP) ist sichtbar im Internet, aber hat keine
eigenen zugewiesenen Services (ausser NAT natürlich) im Gateway laufen. Anfragen mit TCP an
69.210.1.8:80 werden weitergeleitet zum Server 1 an 192.168.0.2:80 an Werktagen von Montag bis Freitag
8 bis 16 Uhr. Andere Anfragen mit UDP an 69.210.1.8:25 werden an Server 2 192.168.0.3:25 weitergeleitet,
welcher immer erreichbar ist.
In diesem Fall könnten Sie das SHDTU-08i folgendermaßen konfigurieren: Index 1, protocol TCP, interface
WAN1, service name test1, private IP 192.168.0.2, private port 80, public port 80, schedule
from Day Monday to Friday and time 8:0 to 16:0 and index 2, protocol UDP,
interface WAN1, service name test2, private IP 192.168.0.3, private port 25,
public port 25, schedule always.
Klicken sie auf Virtual Server um diese Einstellungen zu parametrieren.
Version 01.09 – Seite 35 von 65
