Lan Zu Lan Verbindung Im Routing-Modus; Master (Co Seite) - DigiComm SHDTU-08i Handbuch

DigiComm GmbH SHDTU-08i

14 LAN zu LAN Verbindung im Routing-Modus

15.1 Master (CO Seite)

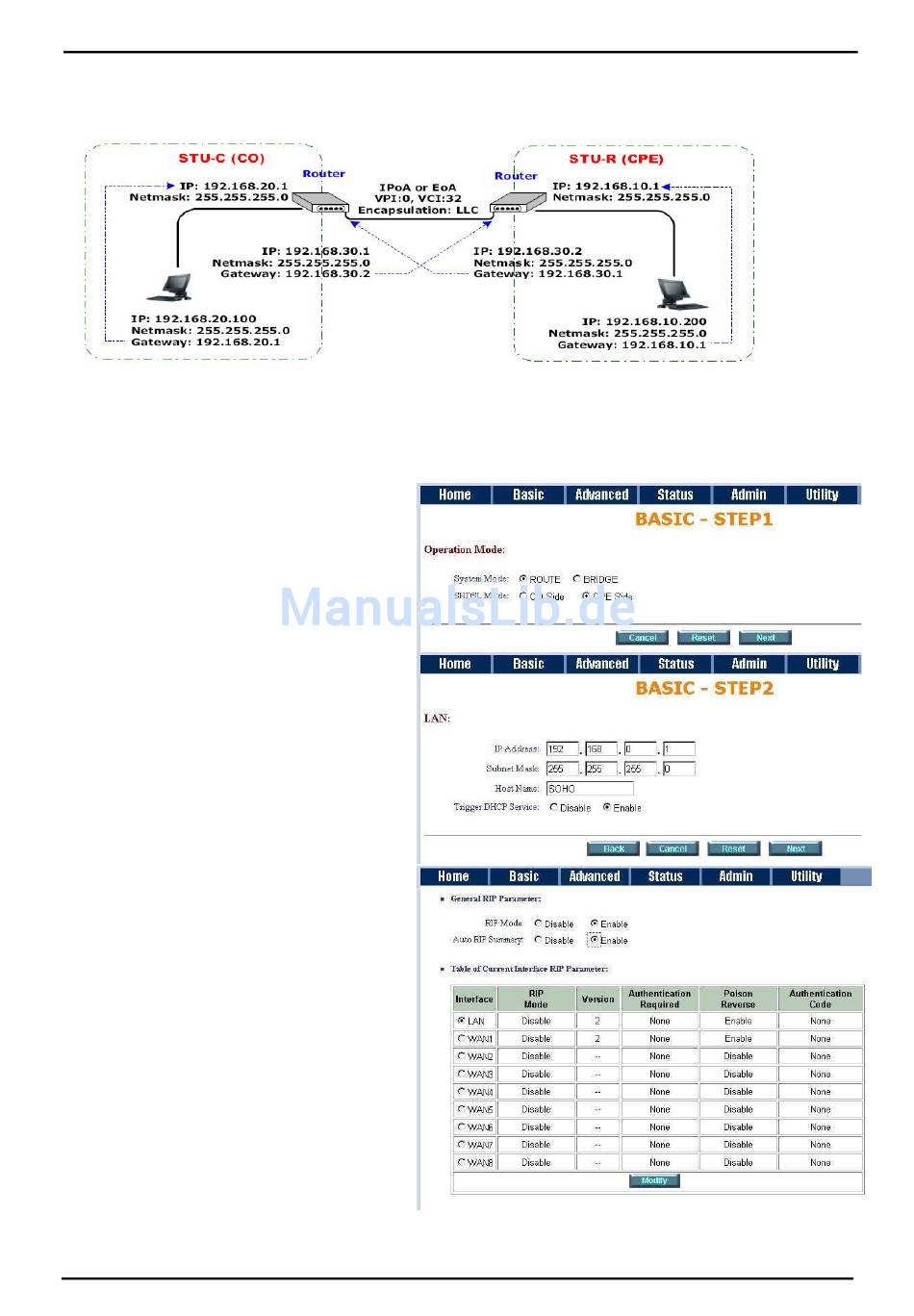

Klicken Sie auf „Route" und wählen Sie dann CO Side aus.
Geben Sie die LAN Parameter ein:
IP Address: 192.168.20.1
Subnet Mask: 255.255.255.0
Host Name: SOHO
Tigger DHCP Service: Disable
Geben Sie die WAN1 Parameter ein:
VPI: 0
VCI: 32
AAL5 Encap: LLC
Protocol: IPoA , EoA , IPoA + NAT or EoA
+ NAT
Achtung: Das verwendete Protokoll muss auf
beiden Geräten identisch sein.
Klicken Sie auf „Next" um zu den
Einstellungen der WAN IP-Parameter zu
kommen.
IP Address: 192.168.30.1
Subnet Mask: 255.255.255.0
Gateway: 192.169.30.2
Gehen Sie in das Menü ADVANCEDàRoute:
RIP Mode: Enable
Auto RIP Summary: Disable
LAN:
RIP Mode: Enable
Version: 1
Authentication: None
Poison Reverse: Enable
Authentication Code: None
Version 01.09 – Seite 45 von 65
