DigiComm GmbH
5 Hardware
Dieser Abschnitt macht Sie mit der Hardware des SHDTU-08i bekannt.

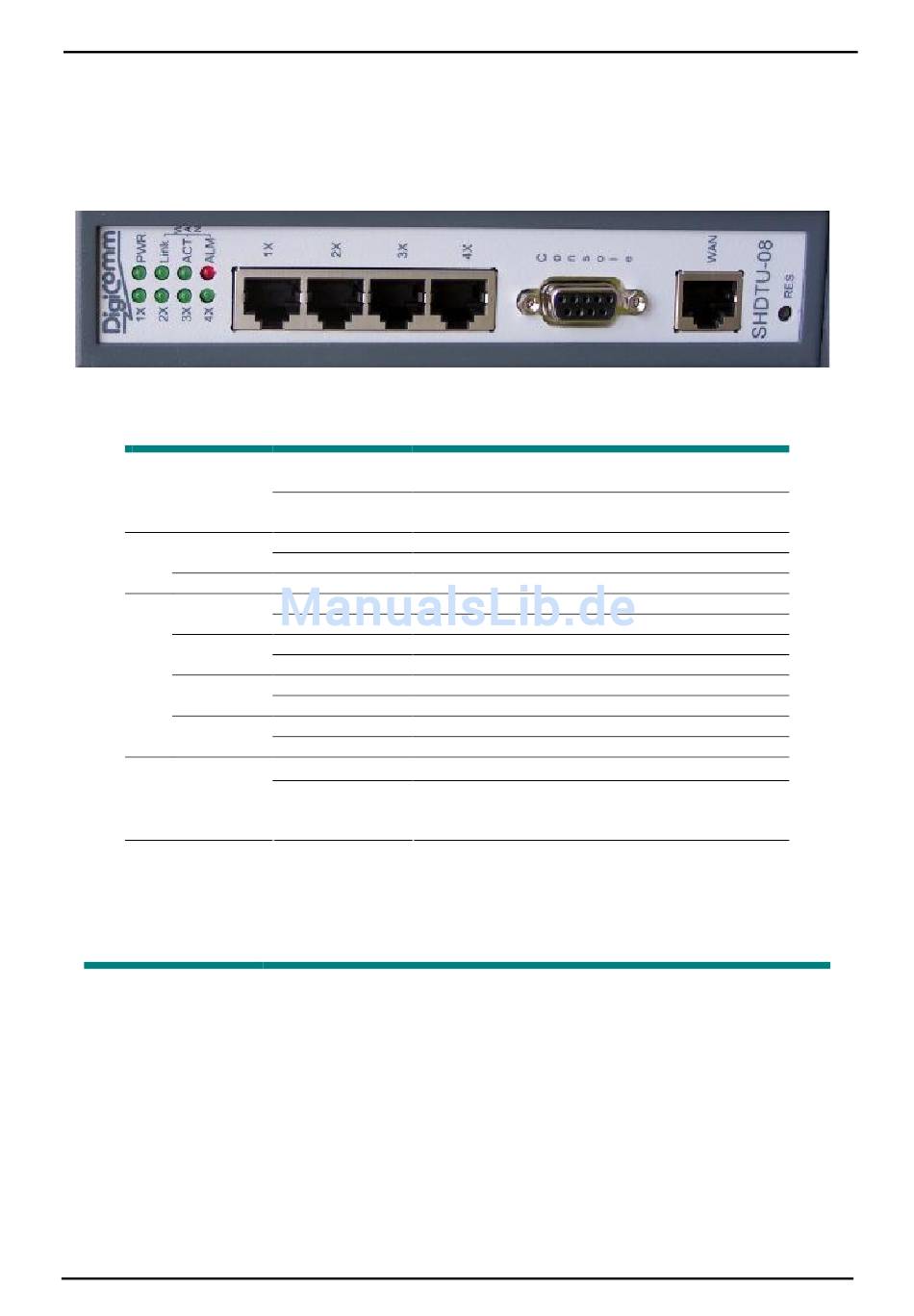

6.1 Frontblende
Die Frontblende ist mit LEDs ausgestattet, die den Status des SHDTU-08i anzeigen.
LEDs
PWR
Link
WAN
ACT
1
2
LAN
3
4
ALM
6.2 Anschlüsse
Sowohl an der Frontblende, als auch auf der Unterseite befinden sich Anschlüsse.
LAN (1,2,3,4)
CONSOLE
WAN
RES
ACHTUNG:
LED-Status des SHDTU-08i
Aktivität
leuchtet
blinkt
leuchtet
blinkt
leuchtet
leuchtet
blinkt
leuchtet
blinkt
leuchtet
blinkt
leuchtet
blinkt
leuchtet
blinkt
Anschlussbeschreibung Front
10/100BaseT Auto-Negotitation und Auto-MDIX für den LAN-Port (RJ-45)
RS-232C (DB9) für Systemkonfiguration und Wartung
SHDSL.bis Anschluß für den WAN-Port (RJ-45)
Reset-Knopf für Neustart oder Wiederherstellen der Werkseinstellungen (Informationen siehe
unten)
Der Reset-Knopf kann auf zwei verschiedene Arten genutzt werden:
(1) Drücken Sie den Reset-Knopf für eine Sekunde, um einen Neustart
durchzuführen.
(2) Drücken Sie den Reset-Knopf für vier Sekunden, um die Werkseinstellungen zu
laden und alle Ihre Einstellungen zu verlieren. Wenn Sie Ihre Konfiguration ändern
möchten, aber Ihren Benutzernamen oder Ihr Passwort vergessen haben oder
wenn das Gerät Probleme mit der Internetverbindung hat und Sie es erneut
Version 01.09 – Seite 16 von 65
Beschreibung
Spannung eingeschaltet
Gerät 3x neu gestartet (wenn autom. Neustart Funktion
aktiviert ist)
SHDSL.bis Leitung steht
SHDSL.bis Handshake (Synchronisation)
Gesendete oder erhaltene Daten über die WAN-Schnittstelle
Ethernet-Kabel ist verbunden mit LAN1
Gesendete oder erhaltene Daten über LAN1
Ethernet-Kabel ist verbunden mit LAN2
Gesendete oder erhaltene Daten über LAN2
Ethernet-Kabel ist verbunden mit LAN3
Gesendete oder erhaltene Daten über LAN3
Ethernet-Kabel ist verbunden mit LAN4
Gesendete oder erhaltene Daten über LAN4
SHDSL.bis Anschlussleitung verloren
SHDSL.bis Selbsttest nach Boot/ Gerät 3x neu gestartet (wenn
per DIP eingestellt)
2s an, 1s aus = Eines der Leitungspaare ist ausgefallen
SHDTU-08i
