DigiComm GmbH
X1
X10
X20
X30

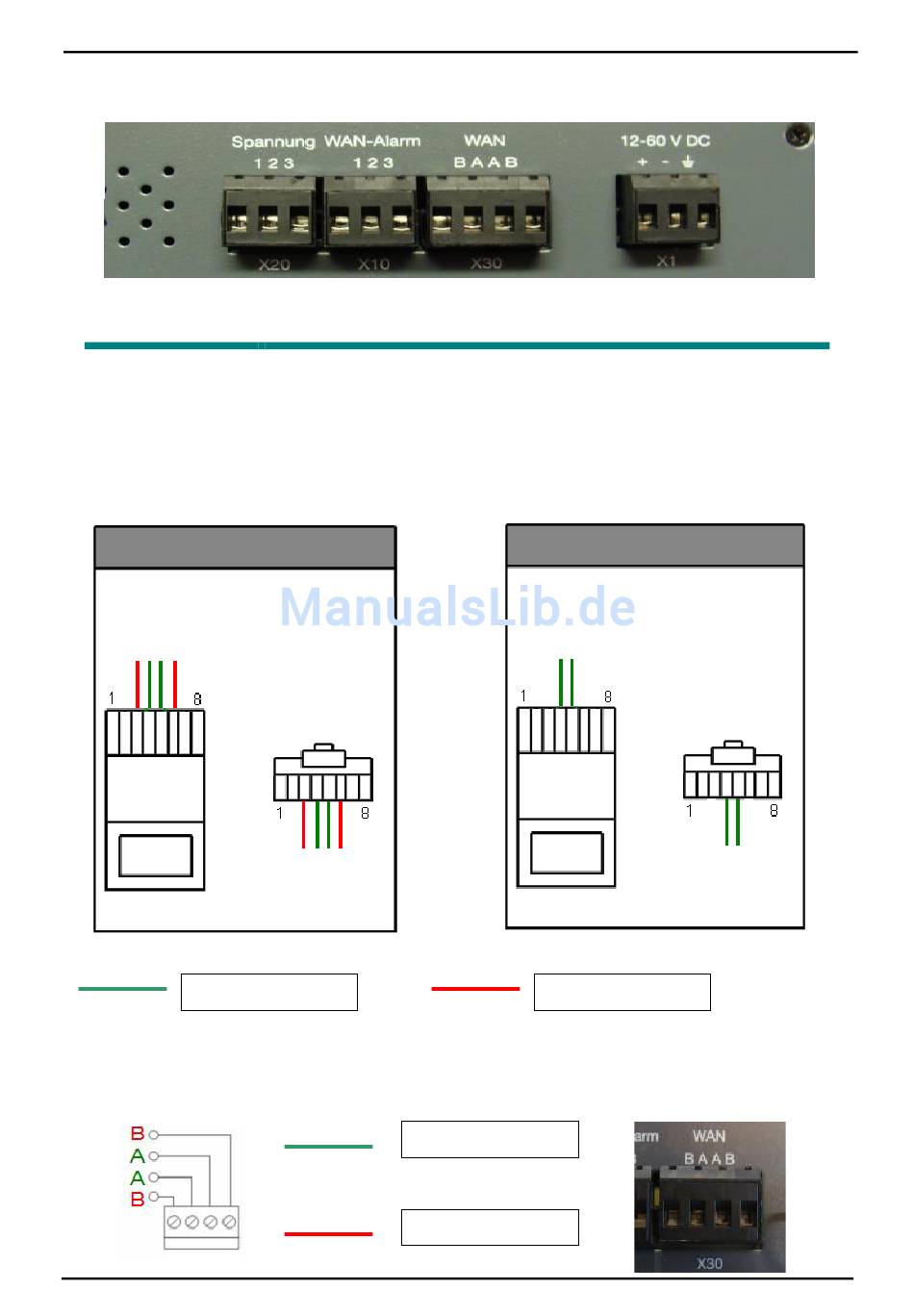

6.3 SHDSL.bis Anschlussstecker (RJ-45)
4-Draht
Schleife
Draufsicht
Paar 1 (Pin 4 & 5)
ACHTUNG:
Bitte beide Seiten 1:1 durchverdrahten!
6.4 SHDSL.bis Anschlussstecker/-klemme
konfigurieren möchten, halten Sie bitte den Reset-Knopf vier Sekunden lang
gedrückt, um alle Konfigurationen zurück zu setzen.
Anschlussbeschreibung Unterseite
Eingang für die Spannungsversorgung: Eingangsspannung 12-60V DC
Alarmkontakt für WAN-Ausfall. Sobald im 4-Draht Modus eine Leitung wegfällt, wird ein Alarm
Signal gegeben.
Alarmkontakt für Spannungsausfall
Anschlussklemme für WAN-Leitung
4-Draht
Frontansicht
Schleife
Version 01.09 – Seite 17 von 65
Schleife
Draufsicht
Paar 2 (Pin 3 & 6)
Paar 1 (Pin 4 & 5)
Paar 2 (Pin 3 & 6)
SHDTU-08i
2-Draht
Frontansicht
Schleife
