5.2. Montage der Einheit in die Untersicht – „DP"
Für die Einbaulagen oberhalb der Decke werden die Luftschleier mit höhenverstellbaren Aufsätzen geliefert, welche Saugen und
Ausblasen bei der Untersichtanordnung ermöglichen. Der Luftschleier wird aus ästhetischem Grund oder aufgrund eines
Platzmangels zur Aufhängung zwischen der Türöffnung und der Decke in die Untersicht eingebaut.
Vorgehensweise beim Einbau:
1. Bemessen Sie die Position der Einheit und deren Abstand von der Decke.
2. Markieren Sie die Ankerpunkte und bohren Sie die Deckenlöcher zum Einbau der Anker.
3. Passen Sie die Gewindestangen an die gewünschte Länge an.
4. Links-rechten Schrauben in die Einheit einzubauen, mit den Muttern zu sichern, und anschließend sind die links-rechten
Aufhängebuchsen an die Schrauben zu drehen.
5. Die Gewindestangen sind in die vorbereiteten Deckenanker einzubauen und die Muttern sind zu drehen.

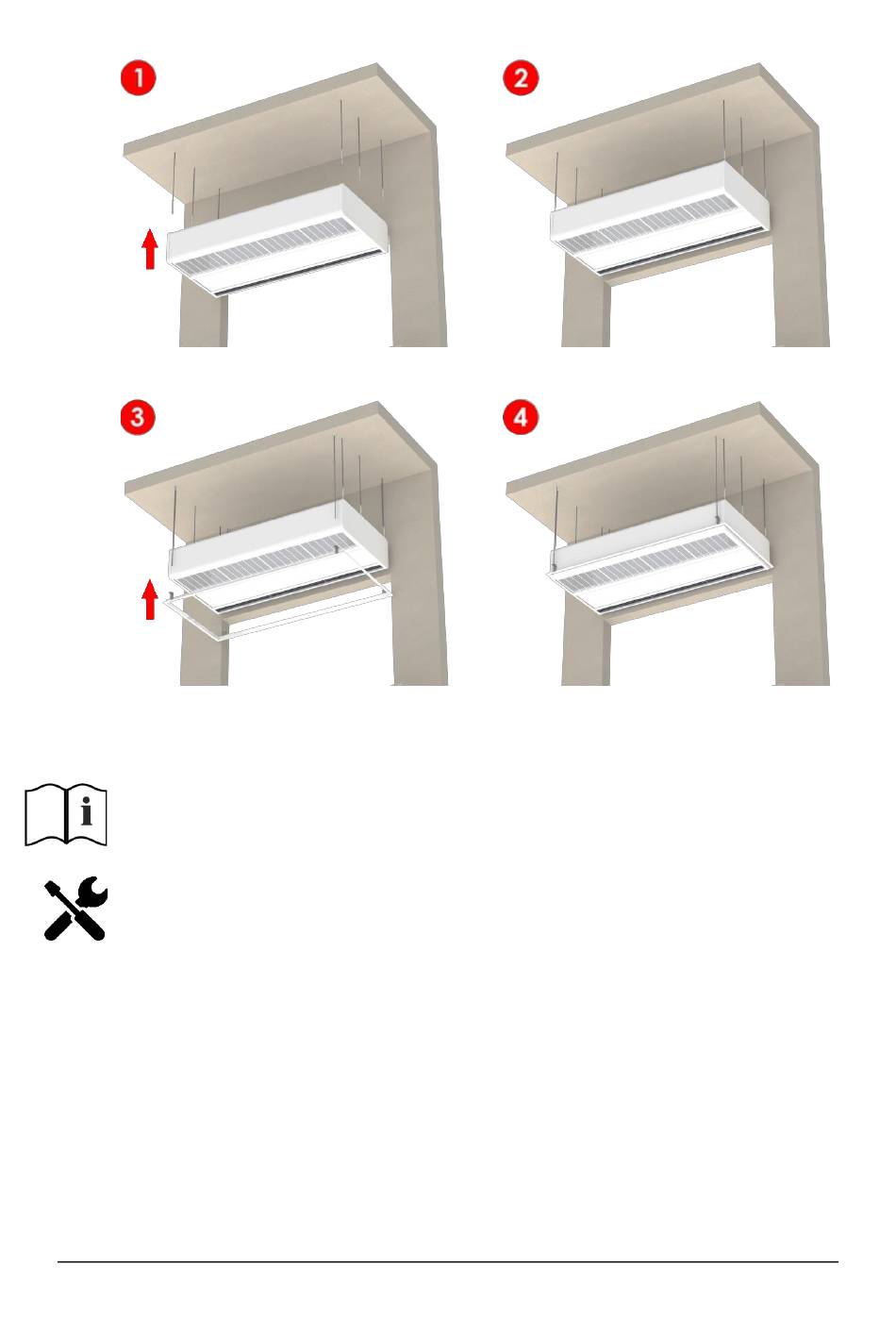

6. Die Einheit ist in die gewünschte Position zu stellen (siehe Abb. 1 auf der Seite 10) und die Aufhängebuchsen sind an die
Gewindestangen nachzuziehen, bis die gewünschte Verbindung hergestellt wird(siehe Abb. 2 auf der Seite 10), anschließend
sind die Buchsen mit den Muttern zu sichern.
7. Passen Sie die Höhe des Ausblas- und Saugaufsatzes nach den Bedingungen der reinen Untersicht an, und befestigen Sie
diesen in der gewünschten Position. Die Mindesthöhe der Aufsätze beträgt 100mm, die maximale Höhe dann 150 mm.
8. Führen Sie das Putzen der Untersicht durch und bauen Sie das Ausblas- und Saugabdeckgitter (mit dem Filter) mit dem
Verbindungsmaterial an die bereitgestellten Aufsätze ein (siehe Abb. 3 auf der Seite 10).
Technische Änderungen vorbehalten
Li Komfortluftschleier – Untersichtsausführung
