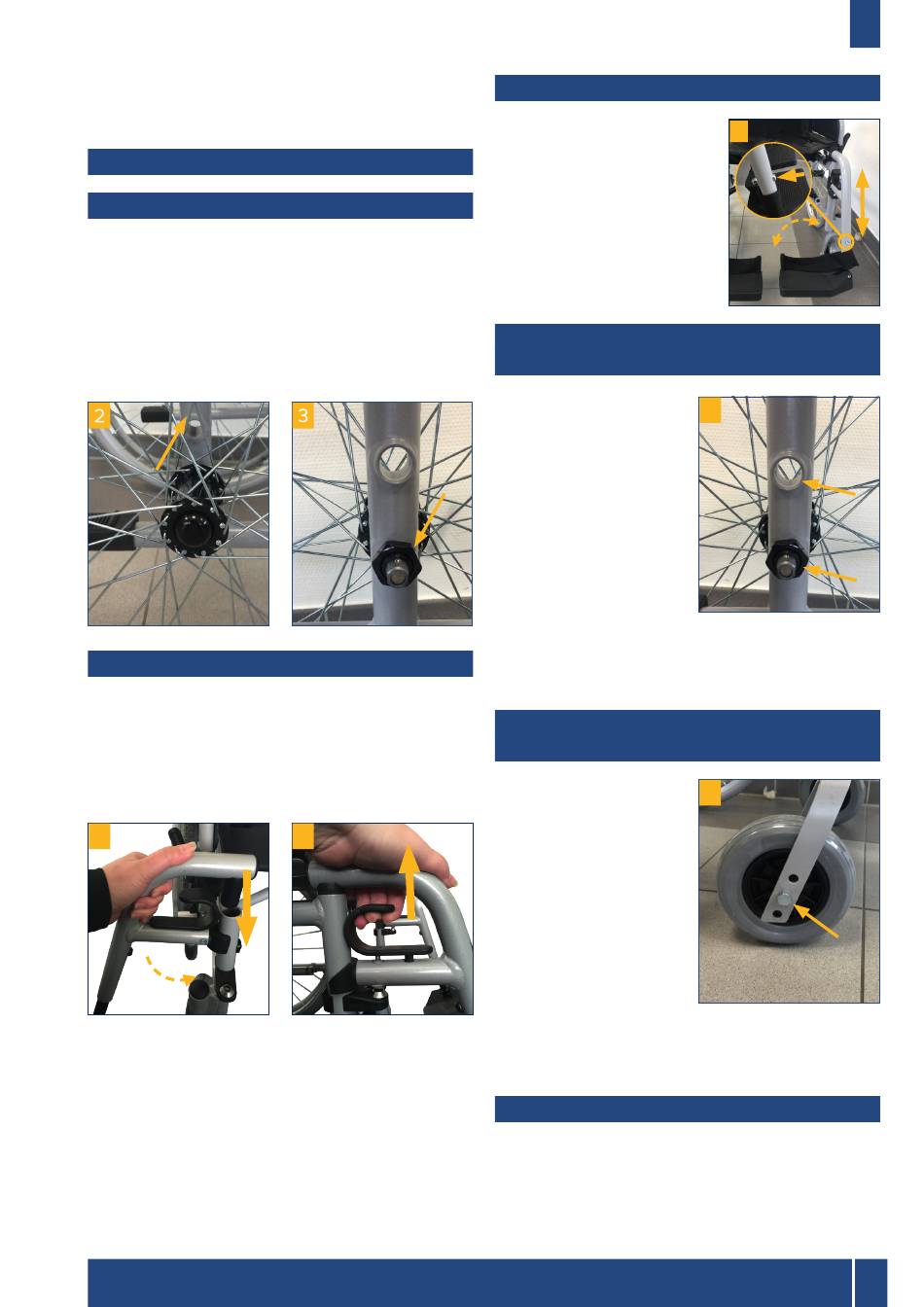

Mise en service

Montage des roues et dépliage
Pour monter la main-courante, appuyer sur le bouton
de déverrouillage au centre du moyeu et positionner la
main-courante dans le logement prévu à cet effet au ni-
veau du Variobloc. Une fois la roue montée, vérifier si elle
est correctement verrouillée en la tirant vers l'extérieur
(fig. 2+3). Déplier le fauteuil roulant. Pour cela, appuyer
sur l'assise jusqu'à ce qu'elle s'encliquète (on doit enten-
dre un « clic »).

Montage des repose-pieds

Monter les deux repose-pieds livrés avec le fauteuil
comme indiqué sur la figure et les faire pivoter vers
l'intérieur jusqu'à ce qu'ils s'encliquètent (on doit entend-
re un « clic ») (fig. 4). Pour les déverrouiller, tirer le levier
vers le haut et faire pivoter les repose-pieds sur les côtés
(fig. 5).
4
Ne jamais faire pivoter les repose-pieds vers l'intérieur.
Drive Medical GmbH & Co. KG | Dernière mise à jour: 20.03.2024 | Sous réserve d'erreurs et de modifications
5
Réglage de la longueur des repose-pieds
Réglage de la longueur (fig. 6)
Desserrer et enlever la vis qui
se trouve à l'arrière
du repose-pied (voir le cercle)
et faire coulisser
vers le haut ou vers le bas
jusqu'à la longueur souhaitée.
Localiser le trou taraudé et y ré-
insérer la vis de blocage.
Ne pas oublier de resserrer la
vis !
Réglage de la hauteur
du siège (derrière le support de roue)
Le siège peut être réglé à
différentes hauteurs. Pour
le régler, retirer les deux
mains-courantes en ac-
tionnant les boutons de
déverrouillage (voir la sec-
tion « Montage des rou-
es »). Desserrer l'écrou du
support de roue et dépla-
cer ce dernier dans le trou
souhaité.
Replacer l'écrou avec sa
rondelle d'arrêt et le res-
serrer (fig. 9).
S'assurer que la vis de l'axe de roue est bien serrée !
Réglage de la hauteur
du siège (devant le support de roue)
La hauteur du siège à
l'avant est réglable à dif-
férentes hauteurs et elle
est réglée en fonction de
l'inclinaison souhaitée
pour l'assise. Pour le ré-
glage, desserrer la vis de
l'axe de roue et l'enlever.
Les bouchons des trous
sont facilement interchan-
geables. Placer la roue
dans la position souhaitée,
replacer la vis de l'axe de roue et la resserrer (fig. 8).
S'assurer que la vis de l'axe de roue est bien serrée !
Réglage et retrait des accoudoirs
Le fauteuil roulant est livré avec les accoudoirs mon-
tés. Les repose-bras sont interchangeables. Selon les
besoins, les repose-bras peuvent être réglés à deux
longueurs différentes (fig. 9 + 10). Pour régler la longueur,
desserrer la vis qui se trouve sous le repose-bras et faire
FR
6
7
8
27
