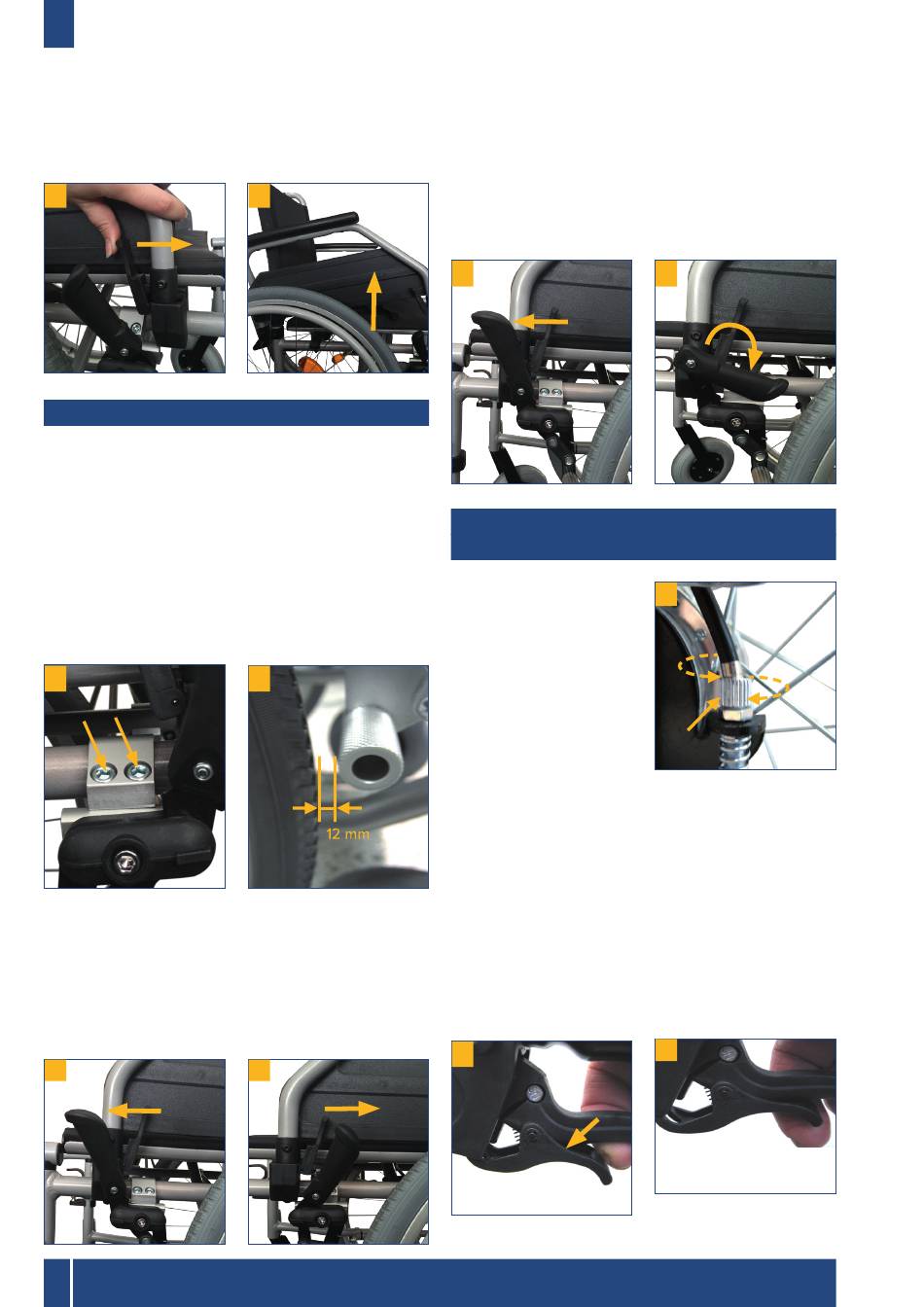

Zum Wegschwenken der Armlehne nach hinten, betäti-
gen Sie den Entriegelungshebel vorn an der Armlehne
und halten diesen, bei gleichzeitigem hochziehen der
Armlehne, gedrückt bis die Armlehne frei ist. Nun kann
sie nach hinten weggeschwenkt werden (Bild 11+12).
11

Feststellbremse einstellen und Gebrauch

Mit Auslieferung ist die Feststellbremse entsprechend
dem Konfigurationszustand richtig eingestellt. Sofern
Sie Veränderungen an der Radposition vorgenommen
haben, muss die Bremseinstellung eventuell geändert
werden.
Lösen Sie hierzu die beiden Schrauben an der Untersei-
te der jeweiligen Bremse (Bild 13) und verschieben Sie
die komplette Einheit auf der Führung so, dass ein Ab-
stand vom Bremsbolzen zum Reifen von 12 mm besteht
(Bild 14). Ziehen Sie nun die beiden Schrauben wieder
an, damit ist die Feststellbremse optimal eingestellt.
13
Vergewissern Sie sich, dass alle Schrauben wieder
eingesetzt und angezogen sind!
Zur Nutzung der Feststellbremse drücken Sie den
Bremshebel kräftig nach vorn, bis dieser spürbar
einrastet, nun ist die Feststellbremse aktiviert (Bild 15).
Zum Lösen ziehen Sie den Bremshebel wieder zu sich
heran und die Feststellbremse wird entriegelt (Bild 16).
15
8
Drive Medical GmbH & Co. KG | Stand: 20.03.2024 | Irrtum und Änderungen vorbehalten
12
14
16
Vergewissern Sie sich immer ob die Feststellbremse
arretiert ist indem Sie versuchen den Rollstuhl zu
bewegen.
Zum bequemen Übersetzen aus und in den Rollstuhl
kann der Betätigungshebel der Feststellbremse umge-
klappt werden. (Bild 17+18). Hierzu ziehen Sie den Hebel
nach oben und klappen ihn dann um.
17

Handbremse (optional) einstellen

und Gebrauch

Mit Auslieferung ist die
optionale Handbrem-
se für die Begleitperson
richtig eingestellt. Sofern
die Bremswirkung zu ge-
ring ist, kann diese durch
Herausdrehen der Einstell-
schraube vergrößert und
durch eindrehen verkleinert
werden (Bild 19).
Lösen Sie zur Einstellung zuerst die Kontermutter
und führen Sie dann die entsprechende Einstellung
durch, danach die Kontermutter unbedingt wieder
anziehen, halten Sie dabei mittels einer Zange die
Einstellschraube fest. Zum Bremsen des Rollstuhles
durch die Begleitperson ziehen Sie beide Bremsgriffe an
die Griffe heran.
Zum Feststellen der Bremsen (z.B. zum Parken) können
Sie die Bremsgriffe in der Bremsposition verriegeln in-
dem Sie die Verriegelungsklappe mit dem Finger einfach
nach vorn drücken bis diese einrastet, zum wieder Ent-
riegeln drücken Sie hinten auf die Verriegelungsklappe
(Bild 20+21).
20
18
19
21
