IT

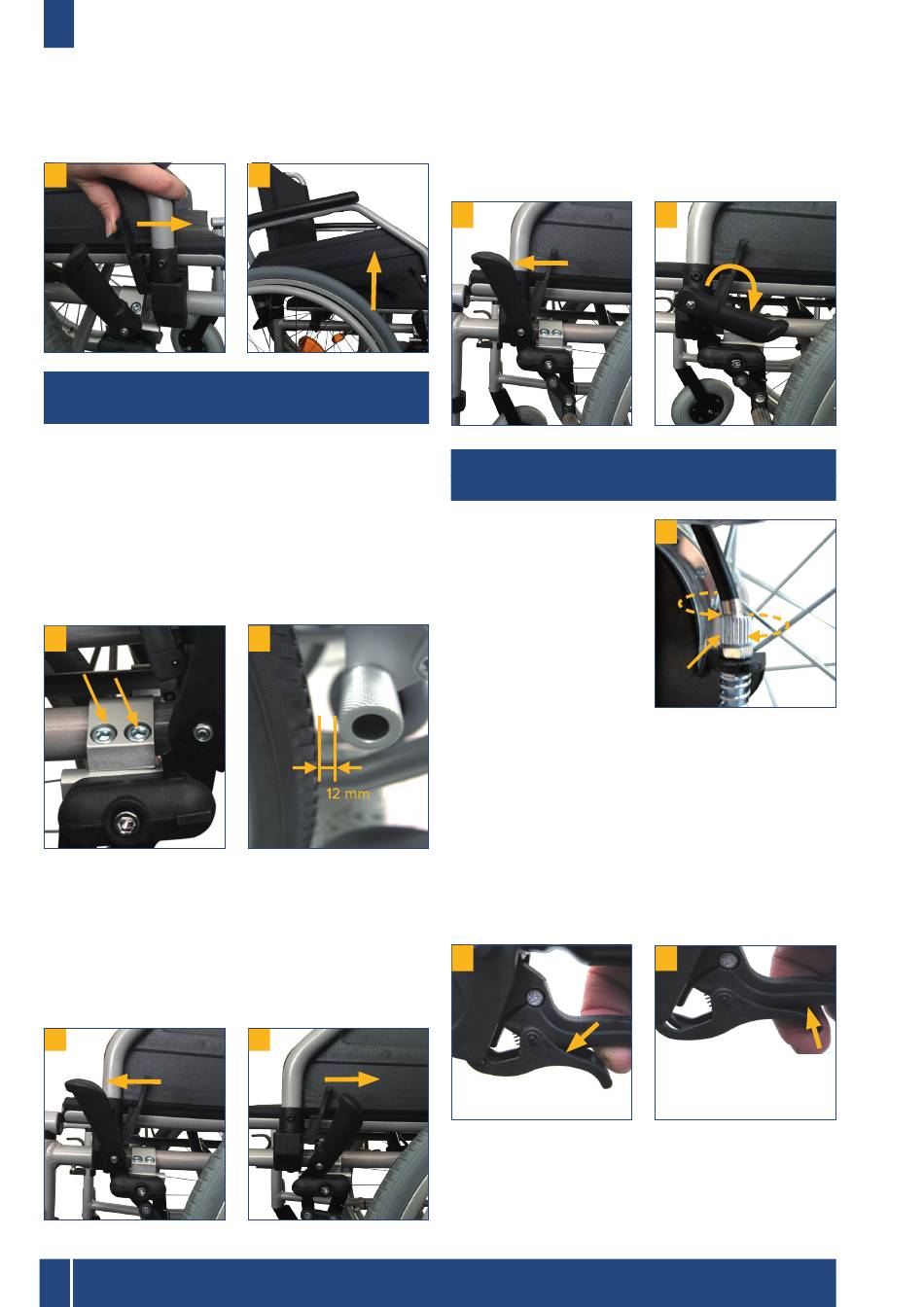

Per ruotare il bracciolo all'indietro, azionare e tenere pre-
muta la leva di sblocco sul davanti del bracciolo fino a
che questo non si muova liberamente. Ora lo si può ruo-
tare indietro (fig. 11+12).
11

Regolazione e uso del freno

di stazionamento

Alla consegna, il freno di stazionamento è regolato cor-
rettamente in funzione della configurazione. Quando si
modifica la posizione delle ruote, anche la regolazione
del freno deve essere modificata.
Svitare le due viti sul lato inferiore del freno (fig. 13) e far
scorrere l'unità completa sulla guida in modo da ottenere
una distanza di 12 mm tra il bullone del freno e lo pneu-
matico (fig. 14). Quindi serrare nuovamente le due viti
per la regolazione ottimale del freno di stazionamento.
13
Verificare che tutte le viti siano state reinserite e serra-
te a fondo!
Per usare il freno di stazionamento, spingere con forza in
avanti la leva del freno fino a percepire lo scatto; il freno
è così attivato (fig. 15). Per disattivarlo, tirare di nuovo
verso di sé la leva e sbloccare il freno (fig. 16).
15
48
Drive Medical GmbH & Co. KG | Versie: 20.03.2024 | Salvo errori e modifiche
12
14
16
Verificare sempre che il freno di stazionamento sia bl-
occato provando a muovere la carrozzella.
Per rendere più comodo il trasferimento sulla e dalla car-
rozzella, la leva di azionamento del freno di stazionamen-
to può essere ribaltata (fig. 17+18). Per farlo, tirare la leva
verso l'alto e ribaltarla.
17

Regolazione e uso del freno a mano

(opzionale)

Alla consegna, il freno a
mano opzionale è rego-
lato correttamente per
l'accompagnatore. Se
l'effetto del freno appare
troppo debole, può essere
aumentato svitando la vite
di regolazione e diminuito
avvitandola (fig. 19).
Per la regolazione, svitare il controdado ed esegui-
re la regolazione desiderata, quindi stringerlo nuova-
mente, tenendo ferma contemporaneamente la vite di
regolazione con una pinza. Per frenare la carrozzella,
l'accompagnatore deve tirare verso di sé le due mano-
pole del freno.
Per applicare i freni (ad es. per parcheggio) bloccare le
relative manopole in posizione frenata semplicemente
spostando in avanti con il dito il meccanismo di bloccag-
gio fino allo scatto; per lo sbloccaggio, premere il mecca-
nismo di bloccaggio sul lato posteriore (fig. 20+21).
20
Se ci si deve allontanare dalla carrozzella occupata, è
indispensabile attivare anche il freno di stazionamento.
18
19
21
Istruzioni per l'uso ECOTEC 2G
