Die Konfiguration wird im PRAESENSA Konfigurationshandbuch beschrieben.
13.5.6 Steuerungseingangskontakte 1–16
Das Steuerungs-Interfacemodul bietet 16 Steuerungseingänge an einem 32-poligen
Anschluss. Sie können die Steuerungseingänge unabhängig voneinander für verschiedene
Aktionen konfigurieren. Die Steuerungseingänge können beim Schließen oder Öffnen eines
Kontakts aktiviert werden, mit oder ohne Überwachung der Verbindung. Alle Optionen
finden Sie im PRAESENSA Konfigurationshandbuch.
Falls Sie die Verbindungsüberwachung nicht konfigurieren, verwenden Sie einen Schalter
oder einen Relaisausgang eines anderen Systems zur Aktivierung.
Wenn Sie einen Steuerungseingang verwenden, um Notfallrufe zu aktivieren, ist eine
Verbindungsüberwachung erforderlich, um im Falle eines offenen oder kurzgeschlossenen
Stromkreises eine Fehlerwarnung zu erzeugen. In diesem Fall:
1.
2.

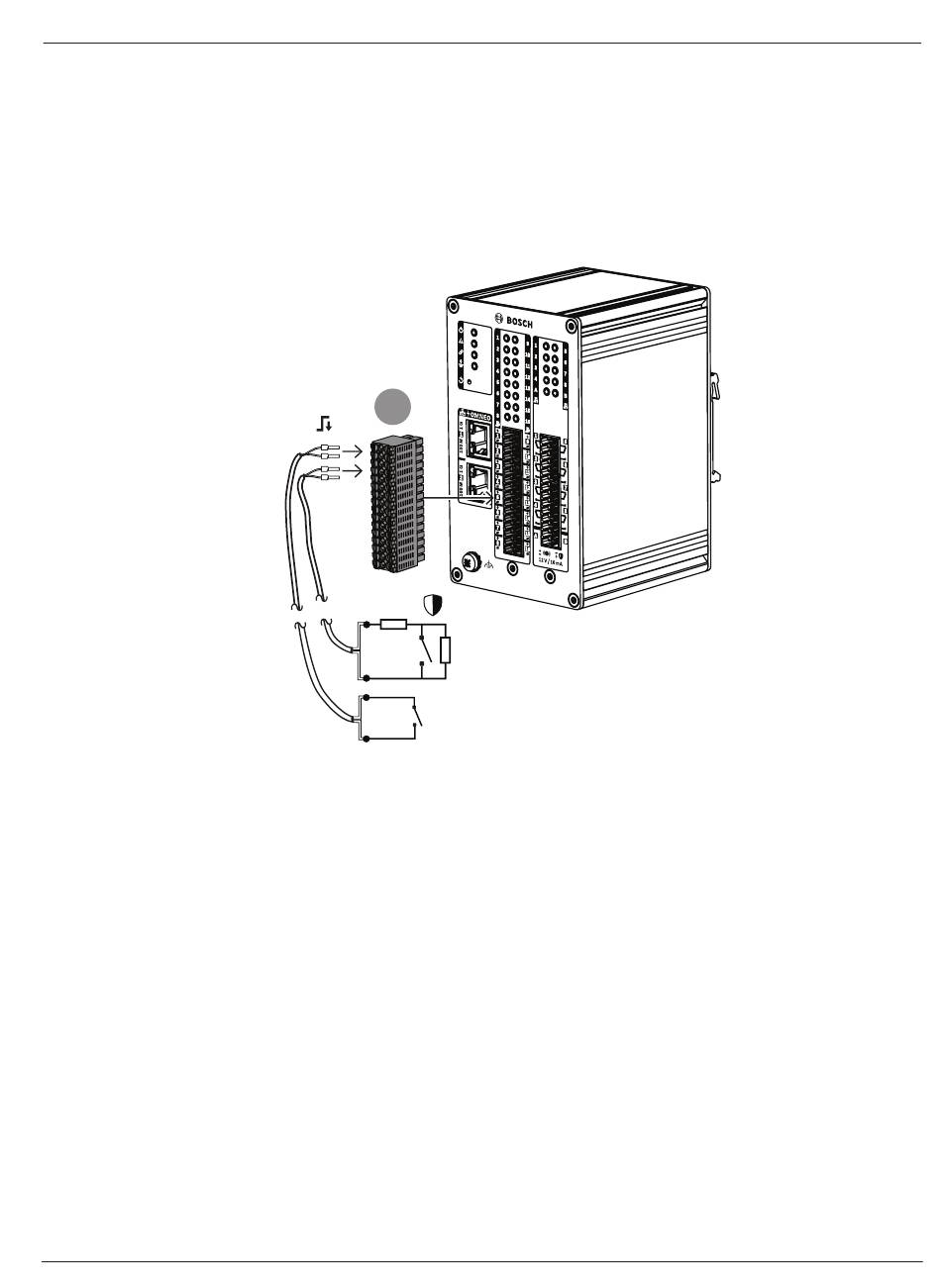

Der Steuerungseingang sieht 20 kOhm für einen offenen Kontakt und 10 kOhm für einen
geschlossenen Kontakt. Im Falle einer Kabelunterbrechung sieht der Steuerungseingang
einen sehr hohen Widerstand. Bei einem kurzgeschlossenen Kabel sieht der
Steuerungseingang einen sehr niedrigen Widerstand. Ein sehr hoher oder sehr niedriger
Widerstand wird als Fehlerzustand interpretiert.
Bosch Security Systems B.V.
Die Typennummer der Systemkomponente ohne das „M" und den Bindestrich:
PRAI16C8
Hinweis: Dies ist eine Ausnahme im Vergleich zu den anderen PRAESENSA Produkten.
Ein Bindestrich.
Die letzten sechs Hexadezimalziffern der MAC-Adresse des Hostnamens.
B
1-16
10 k
Schließen Sie einen Widerstand mit einem Wert von 10 kOhm (0,25 W) zwischen dem
Kabel und dem Schaltkontakt an.
Schließen Sie einen weiteren Widerstand mit demselben Wert an den Schaltkontakt an.
Installationshandbuch
Steuerungs-Interfacemodul (IM16C8) | de 195
10 k
