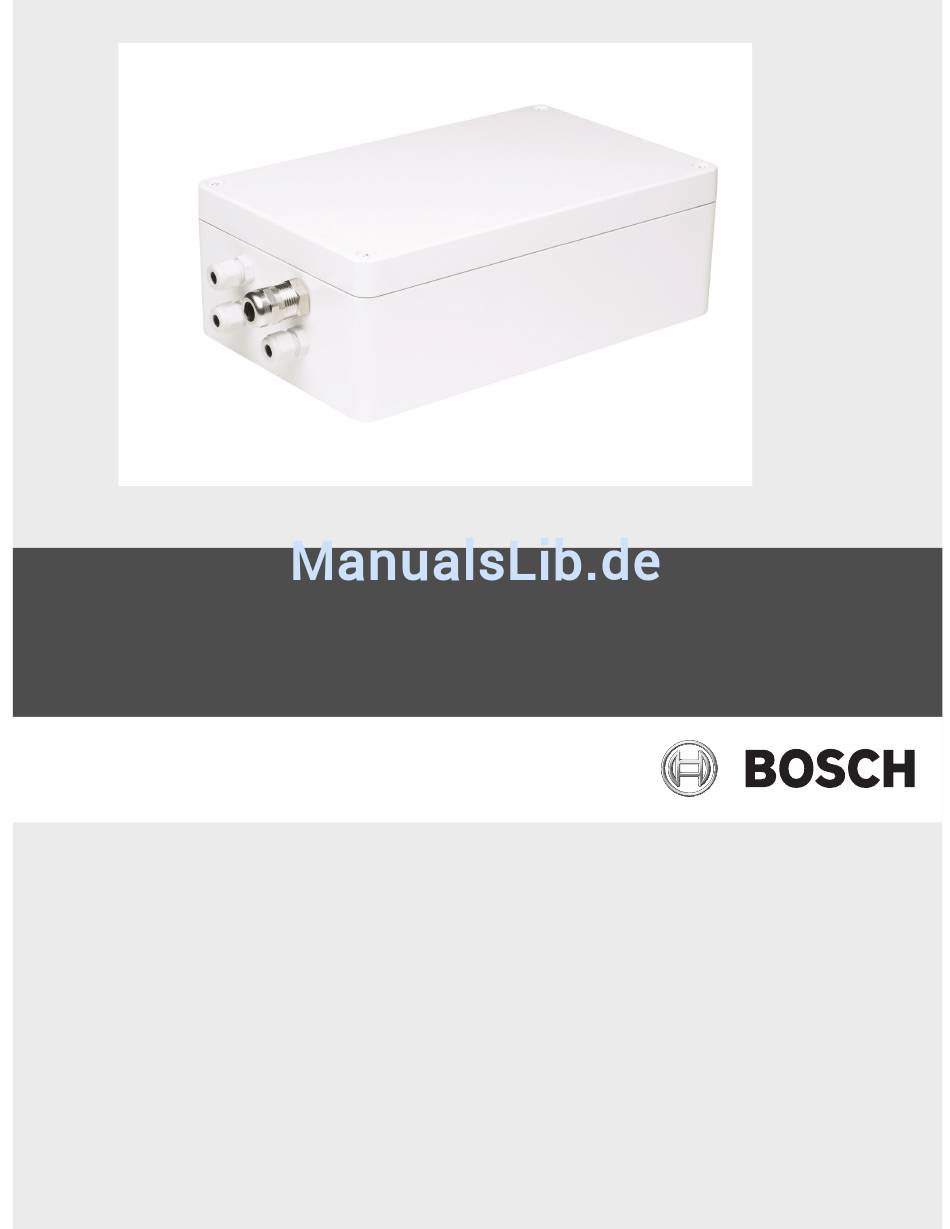

- Seite 1 MIC Serie Netzteile MIC Series Installationshandbuch...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme einer MIC Serie Kamera mit Lautsprechern zur Beschallung Inbetriebnahme einer MIC Serie Kamera mit Heizungsoption MIC IR-Netzteileinheiten Masseanschluss der Platine Sicherungsbemessungen MIC IR-Netzteil Layout und Anschlüsse Installation eines MIC IR-Netzteils Inbetriebnahme der IR-Strahler Technische Daten Abmessungen Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01... -
Seite 3: Sicherheit
10. Wartung: Versuchen Sie nicht, das Gerät selbst zu warten. Durch Öffnen oder Entfernen von Abdeckungen können Sie hohen elektrischen Spannungen oder anderen Gefahren ausgesetzt sein. Wartungsarbeiten sind ausschließlich von qualifiziertem Wartungspersonal durchzuführen. F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc. - Seite 4 Vorschriften für elektrische Anlagen zu beachten. 15. Zubehör und Veränderungen: Verwenden Sie nur vom Hersteller empfohlenes Zubehör. Jede Veränderung des Geräts, die nicht ausdrücklich von Bosch genehmigt wurde, führt zum Erlöschen der Gewährleistung oder, im Fall einer Autorisierungsvereinbarung, zum Erlöschen der Autorisierung zur Verwendung des Geräts.
-
Seite 5: Sicherheitsvorkehrungen
NFPA No. 70, enthält Informationen zur ordnungsgemäßen Erdung der Halterung, zur Koax- Erdung an einem Entladegerät, zum Durchmesser von Erdungsleitern, zum Standort des Entladegeräts, zur Verbindung mit Erdungselektroden und zu Anforderungen bezüglich der Erdungselektroden. F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc. - Seite 6 MIC Serie Netzteile Sicherheit | de Entsorgung: Bei der Entwicklung und Fertigung Ihres Bosch Produkts wurden hochwertige Materialien und Bauteile eingesetzt, die wiederaufbereitet und wiederverwendet werden können. Dieses Symbol weist darauf hin, dass Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer getrennt vom Hausmüll gesammelt und entsorgt werden müssen. Für elektrische und elektronische Altgeräte gibt es in der Regel gesonderte Sammelstellen.
- Seite 7 Störungen der CCTV-Anlage verursachen. Videoverlust: Videoverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher übernimmt Bosch Security Systems keine Haftung für Schäden, die aus verloren gegangenen Videodaten entstehen. Zur Minimierung des Verlustrisikos von digitalen Daten empfiehlt Bosch Security Systems den Einsatz mehrerer redundanter Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten.
- Seite 8 60950-1. Die UL-Zertifizierung umfasst nicht die Leistung oder Zuverlässigkeit der Sicherheits- oder Signalfunktionen dieses Produkts. UL ÜBERNIMMT WEDER EINE AUSDRÜCKLICHE NOCH EINE STILLSCHWEIGENDE GEWÄHRLEISTUNG ODER ZERTIFIZIERUNG BEZÜGLICH DER LEISTUNG ODER ZUVERLÄSSIGKEIT JEGLICHER SICHERHEITS- ODER SIGNALBEZOGENER FUNKTIONEN DIESES PRODUKTS. Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01...
- Seite 9 – EU-Richtlinie 2002/95/EG, EMV, zur Beschränkung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS), EMV, CISPR B und CTIC Copyright Dieses Handbuch ist geistiges Eigentum von Bosch Security Systems und urheberrechtlich geschützt. Alle Rechte vorbehalten. Eingetragene Marken Alle in diesem Handbuch verwendeten Hardware- und Softwareproduktnamen können eingetragene Marken sein und müssen entsprechend behandelt werden.
-
Seite 10: Kundendienst Und Wartung
Fax: 86 (0) 756 7631710 E-Mail: customer.service@cn.bosch.com Garantie und weitere Informationen Wenn Sie allgemeine Fragen oder Fragen zur Garantie haben, können Sie sich an Ihren Bosch Security Systems Vertreter wenden oder unsere Website unter www.bosch- sicherheitsprodukte.de besuchen. Bosch Security Systems, Inc. Installationshandbuch... -
Seite 11: Einführung
MIC Serie Netzteile Einführung Die MIC Serie Netzteile von Bosch Security Systems stellen alle Anschlüsse bereit, die für Spannungsversorgung, Telemetrie und Video der MIC Serie PTZ-Kameras erforderlich sind. Alle Netzteile sind nach CE und FCC zugelassen und weisen Schutzklasse IP 65 auf. Die folgende Tabelle bietet einen Überblick über die Netzteile und ihre Funktionen:... -
Seite 12: Anbringen Der Netzteileinheit
Das Netzteilgehäuse besteht aus wetterfestem Gussaluminium gemäß IP 65. Um die Schutzart dieses Gehäuses zu erhalten, installieren Sie in Verbindung damit nur Rohrnaben bzw. Armaturen mit derselben Schutzart. Beachten Sie dabei die Montageanweisungen zu dem betreffenden Teil. Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01... -
Seite 13: Verbindung Des Mic Abgeschirmten Composite-Kabels Mit Der Kabelverschraubung
Klemme erreicht (etwa 20 mm in der Kabelverschraubung). Ziehen Sie die Hutmutter mit einem Schraubenschlüssel fest an, sodass sie das Kabel und das Kabelschirmgeflecht wie unten dargestellt sicher festhält. Bild 2.2 Composite-Kabel, Verbindung mit Kabelverschraubung F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc. -
Seite 14: Mic Nicht-Ir-Netzteileinheiten
Lichtwellenleiter oder andere indirekte Verbindungsmethoden für die Übertragung von Daten und Videosignalen zum und vom Kontrollraum verwendet werden, muss dieser Masseanschluss vorhanden sein, wenn er den einzigen Kamera- und Massebezugspunkt bildet. Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01... -
Seite 15: Nicht-Ir-Netzteil Layout Und Anschlüsse
| MIC Nicht-IR-Netzteileinheiten MIC Serie Netzteile Bild 3.1 Position des Masseanschlusses Nicht-IR-Netzteil Layout und Anschlüsse Die folgende Abbildung zeigt die Verbindungen der Netzteilplatine: Bild 3.2 MIC-240PSU-UL Layout Element Netzteil Beschreibung Klemmenleiste Anschluss Klemmenleiste Klemmenleiste Netzkabel Klemmenleiste Schraubanschluss Sabotageschalter Klemmenleiste... -
Seite 16: Sicherungsbemessungen
Bemessungsströme dieser Sicherungen sind auf der Sekundärseite (niedrige Spannung) konstant, auf der Primärseite (hohe Spannung) jedoch von der Eingangsspannung abhängig. Die folgende Tabelle enthält die Werte für die Sicherungen, die für einen angemessenen Schutz der Nicht-IR-Netzteile MIC-240PSU-UL, MIC-115PSU-UL und MIC-24PSU-UL erforderlich sind. Hinweis: Sicherung FS4 ist nicht vorhanden. -
Seite 17: Installation Eines Nicht-Ir-Netzteils
Wenn das Netzkabel durch einen Kabelkanal geführt werden soll, nehmen Sie den M20- Blindstecker ab, und installieren Sie an seiner Stelle den M20-Kabelkanal. Befestigen Sie den Kabelkanal gemäß den Herstelleranweisungen. F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc. - Seite 18 Schließen Sie den Live- und den Neutralleiter sorgfältig wie unten dargestellt an die korrekten HD1-Schraubanschlüsse an. Die Anschlüsse sind auf der Platine gekennzeichnet (neben dem Anschluss, in der Abbildung nicht sichtbar). Platinenmarkierung Anschlusskennzeichnung Live HD1-L Neutral HD1-N Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01...
- Seite 19 Blau Tx - HD3-6 Violett Tx + HD3-7 Koaxialkern Video HD3-8 Video Koaxialabschirmung Videorückleitung HD3-9 Vid 0V Schwarz (optional) Sabotageschalter HD3-10 Tamp Sw Orange (optional) Steuerung der HD3-11 Wash Waschanlage F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc.
- Seite 20 Stift 2 Stift 2 Stift 5 Stift 3 Stift 3 TxA oder Tx - Stift 6 Stift 4 Stift 4 TxB oder Tx + Stift 7 Stift 5 Stift 5 Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01...
-
Seite 21: Optionale Karten Und Kits Für Mic Nicht-Ir-Kameras
Kit: Halterung für Waschanlage, Düse und Pumpenplatine für Nicht-IR-Kameras MIC-ALM Alarmplatine mit acht Eingängen für Nicht-IR-Kameras, einschließlich Waschanlagenpumpen-Ansteuerung MIC-BP3 Bosch Biphase-Konverterkarte für MIC Netzteile ohne verfügbaren Erweiterungssteckplatz, einschließlich aller IR-Netzteile MIC-BP4 Bosch Biphase-Konverterkarte für MIC Netzteile mit verfügbarem Erweiterungssteckplatz F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc. -
Seite 22: Inbetriebnahme Einer Mic Serie Kamera Mit Lautsprechern Zur Beschallung
Gehen Sie folgendermaßen vor, um die Heizelemente zu aktivieren: Trennen Sie das Netzteilkabel von der Stromversorgung. Suchen Sie die Platinenanschlüsse neben HD6 (Element 1 unten). Die Grundeinstellung ist 0 V. Bild 3.9 Heizungsanschluss, auf 0 V gesetzt (Grundeinstellung) Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01... - Seite 23 Die Heizelemente werden durch ein Thermostat geregelt, sodass sie bei +5 °C automatisch ein- und bei +15 °C ausgeschaltet werden. Überprüfen Sie alle Anschlüsse, verschließen Sie das Netzteilgehäuse, und schalten Sie die Stromzufuhr wieder ein. F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc.
-
Seite 24: Mic Ir-Netzteileinheiten
Erdisolierung und Terminierung innerhalb des Geräts sorgen für die korrekte Video-Erdung und verhindern somit Erdschleifen. WARNUNG! Das Waschanlagenpumpen-Relais ist nur für maximal 24 VAC oder VDC ausgelegt und daher nicht für netzbetriebene Pumpen geeignet. Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01... -
Seite 25: Masseanschluss Der Platine
Wenn Lichtwellenleiter oder andere indirekte Verbindungsmethoden für die Übertragung von Daten und Videosignalen zum und vom Kontrollraum verwendet werden, muss dieser Masseanschluss vorhanden sein, wenn er den einzigen Kamera- und Massebezugspunkt bildet. F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc. -
Seite 26: Sicherungsbemessungen
1,6 A, flink 1,6 A, flink Sekundärsicherun g. MIC Netzstrom WARNUNG! Die Verwendung anderer als der oben angegebenen Sicherungen setzt die Produktgarantie außer Kraft und kann zu Produkt- und Personenschaden führen. Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01... -
Seite 27: Mic Ir-Netzteil Layout Und Anschlüsse
Stromzufuhr wiederhergestellt wird. Die Leiter des Netzkabels dürfen einen maximalen Querschnitt von 12 AWG besitzen. Am Gerät muss extern eine leicht zugängliche Unterbrechungsvorrichtung (Überlastschalter) angebracht werden. Die empfohlene Nennstromstärke beträgt 15 A. F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc. - Seite 28 Kabel außerhalb des Gehäuses in die Kabelverschraubung zu schieben, als die Kabelverschraubung am Gehäuse zu befestigen. Schließen Sie die Stromversorgung sorgfältig an HD1 an, und beachten Sie dabei die Polarität (siehe unten). Platinenmarkierung Anschlusskennzeichnung Live HD1-L Neutral HD1-N Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01...
- Seite 29 Der 6-mm-Crimpanschlussring des Erdleiters sollte folgenden Typs sein: Tyco Electronics, 0- 0321045-0, PIDG, M6, BLUE, UL-Zertifizierung CCN ZMVV, Datei E13288. Als Werkzeug zum Anbringen des Crimpanschlussrings wird Davico Typ DHCR15 oder ein gleichwertiges Werkzeug empfohlen. F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc.
- Seite 30 Stift 2 Stift 2 Stift 5 Stift 3 Stift 3 TxA oder Tx - Stift 6 Stift 4 Stift 4 TxB oder Tx + Stift 7 Stift 5 Stift 5 Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01...
- Seite 31 Leuchtet, wenn die IR-Strahlerversorgung durch die Kameratelemetrie eingeschaltet wird. LED 6 Status-LED. Blinkt, wenn Multi Alarm (Mehrfachalarm) ausgewählt ist. LEDs 7-10 Diese LEDs leuchten, wenn der jeweilige Alarm aktiv ist. F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc.
-
Seite 32: Inbetriebnahme Der Ir-Strahler
Diese Modi können in Cam-set ausgewählt werden. Einzelheiten zur Inbetriebnahme und Konfiguration der Kamera finden Sie im jeweiligen Installationshandbuch sowie im Handbuch zur MIC Series Universal Camera Setup Software. Die aktuellen Benutzerhandbücher finden Sie auf der Website von Bosch Security Systems. Bosch Security Systems, Inc. Installationshandbuch... -
Seite 33: Technische Daten
60 VA 18 VAC MIC-IR-24PSU-UL 24 VAC 50/60 Hz 60 VA 18 VAC Alle Netzteile Abmessungen (H x B x T) 90 x 260 x 160 mm Gewicht 3,2 kg F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc. -
Seite 34: Abmessungen
MIC Serie Netzteile Technische Daten | de Abmessungen 288 mm (11.3 in.) 260 mm (10.2 in.) 240 mm (9.5 in.) Bosch Security Systems, Inc. Installationshandbuch F.01U.141.598 | 1.0 | 2010.01... - Seite 35 | Technische Daten MIC Serie Netzteile F.01U.141.598 | 1.0 | 2010.01 Installationshandbuch Bosch Security Systems, Inc.
