PRAESENSA
Montage
–
–
–
10.4

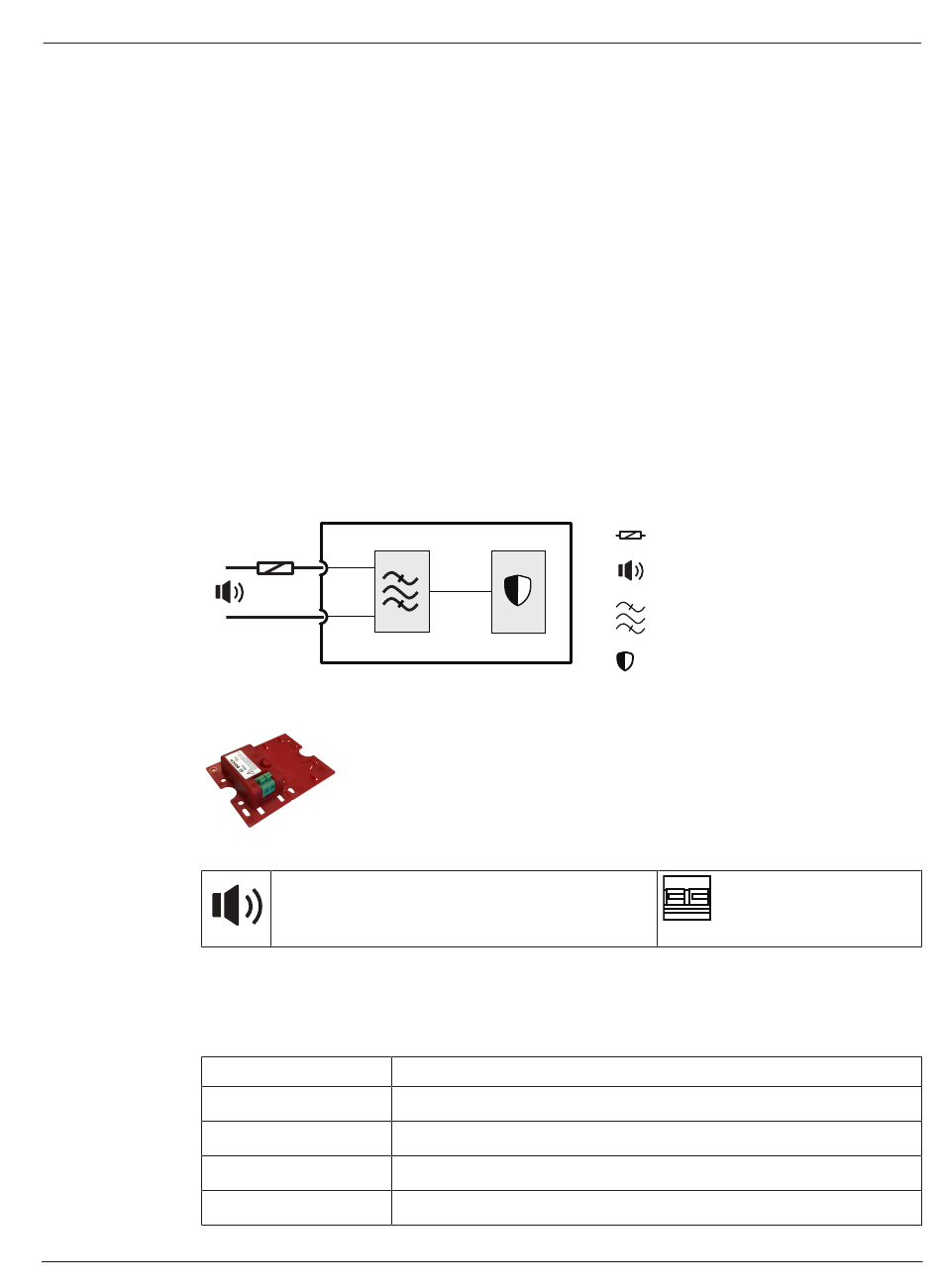

Funktionsdiagramm

Funktions‑ und Anschlussdiagramm
10.5 Anschlüsse
Systemkomponentenanschlüsse
10.6

Installation

10.6.1

Im Lieferumfang enthaltene Teile

Der Karton enthält die folgenden Teile:
Anzahl
1
1
1 pro Box
1 pro Box
Die Systemkomponente wird ohne Werkzeuge geliefert.
Bosch Security Systems B.V.
Das PRAESENSA Linienendmodul ist klein, leicht und ist mit den Montagemöglichkeiten
für Überwachungsplatinen der meisten Bosch Lautsprecher kompatibel (Platinenform).
Sie enthält freie Leitungsenden, die über Federklemmen verbunden sind, und eine
Thermosicherung für die einfache Verbindung mit dem letzten Lautsprecher einer
Lautsprecherlinie.
Ein Teil der Montageplatte der Systemkomponente kann für die Verwendung außerhalb
eines Lautsprechergehäuses (Dosenform) abgebrochen und als Bodenplatte eingerastet
werden, wodurch das Gehäuse der Systemkomponente IP30-konform wird. Das
Gehäuse enthält eine Zugentlastung für den zusätzlichen Schutz der Verkabelung.
Verschiedene Befestigungsbohrungen im Gehäuse ermöglichen die Montage der
Systemkomponente in den meisten handelsüblichen Anschluss-/Verteilerdosen. In
diesem Fall wird die Lautsprecherlinie über eine Standard-Kabeleinführung in die
Anschlussdose geführt und über die Federklemme verbunden.
Lautsprecherleitung
Komponente
Linienendmodul
Satz Verbindungsleitungen mit Thermosicherung
Installationskurzanleitung
Sicherheitshinweise
Installationshandbuch
Linienendmodul/End-of-Line-Modul (EOL) | de 139
Interne
Systemkomponentenfunktionen
Thermosicherung
Lautsprecherleitung
Bandpass-Filter
Überwachung Empfänger/Sender
