Allgemeine Hinweise - Clemco Kitcab Bedienungsanweisung

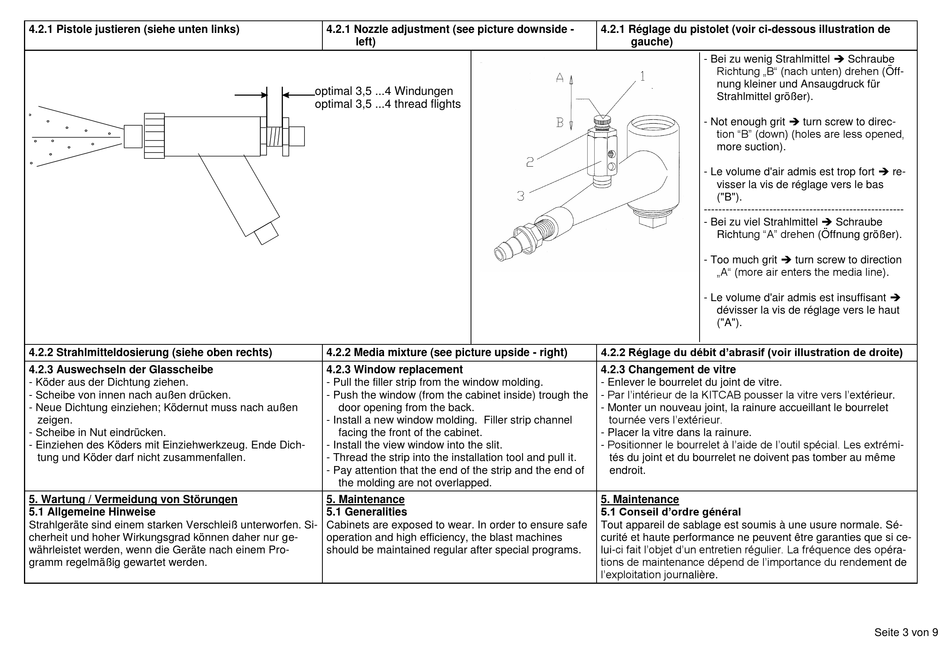

4.2.1 Pistole justieren (siehe unten links)
4.2.2 Strahlmitteldosierung (siehe oben rechts)
4.2.3 Auswechseln der Glasscheibe
- Köder aus der Dichtung ziehen.
- Scheibe von innen nach außen drücken.
- Neue Dichtung einziehen; Ködernut muss nach außen
zeigen.
- Scheibe in Nut eindrücken.
- Einziehen des Köders mit Einziehwerkzeug. Ende Dich-
tung und Köder darf nicht zusammenfallen.
5. Wartung / Vermeidung von Störungen
5.1 Allgemeine Hinweise
Strahlgeräte sind einem starken Verschleiß unterworfen. Si-
cherheit und hoher Wirkungsgrad können daher nur ge-
währleistet werden, wenn die Geräte nach einem Pro-
gramm regelmäßig gewartet werden.
4.2.1 Nozzle adjustment (see picture downside -
left)
optimal 3,5 ...4 Windungen
optimal 3,5 ...4 thread flights
4.2.2 Media mixture (see picture upside - right)
4.2.3 Window replacement
- Pull the filler strip from the window molding.
- Push the window (from the cabinet inside) trough the
door opening from the back.
- Install a new window molding. Filler strip channel
facing the front of the cabinet.
- Install the view window into the slit.
- Thread the strip into the installation tool and pull it.
- Pay attention that the end of the strip and the end of
the molding are not overlapped.
5. Maintenance
5.1 Generalities
Cabinets are exposed to wear. In order to ensure safe
operation and high efficiency, the blast machines
should be maintained regular after special programs.
4.2.1 Réglage du pistolet (voir ci-dessous illustration de
gauche)
- Bei zu wenig Strahlmittel  Schraube
Richtung „B" (nach unten) drehen (Öff-
nung kleiner und Ansaugdruck für
Strahlmittel größer).
- Not enough grit  turn screw to direc-
tion "B" (down) (holes are less opened,
more suction).
- Le volume d'air admis est trop fort  re-
visser la vis de réglage vers le bas
("B").
-------------------------------------------------------
- Bei zu viel Strahlmittel  Schraube
Richtung "A" drehen (Öffnung größer).
- Too much grit  turn screw to direction
„A" (more air enters the media line).
- Le volume d'air admis est insuffisant 
dévisser la vis de réglage vers le haut
("A").
4.2.2 Réglage du débit d'abrasif (voir illustration de droite)
4.2.3 Changement de vitre
- Enlever le bourrelet du joint de vitre.
- Par l'intérieur de la KITCAB pousser la vitre vers l'extérieur.
- Monter un nouveau joint, la rainure accueillant le bourrelet
tournée vers l'extérieur.
- Placer la vitre dans la rainure.
- Positionner le bourrelet à l'aide de l'outil spécial. Les extrémi-
tés du joint et du bourrelet ne doivent pas tomber au même
endroit.
5. Maintenance
5.1 Conseil d'ordre général
Tout appareil de sablage est soumis à une usure normale. Sé-
curité et haute performance ne peuvent être garanties que si ce-
lui-ci fait l'objet d'un entretien régulier. La fréquence des opéra-
tions de maintenance dépend de l'importance du rendement de
l'exploitation journalière.
Seite 3 von 9
