16. KONSOLEN UND AUSKRAGUNGEN

Den Spalt zwischen Konsolboden und dem Gerüstboden im Hauptfeld,
je nach lokalen Vorschriften schließen (z. B. mit O-Riegeln, Spaltriegeln
mit Spaltabdeckung oder Spaltboden). Konsolen sollten von der
unteren, gesicherten Lage aus montiert werden.

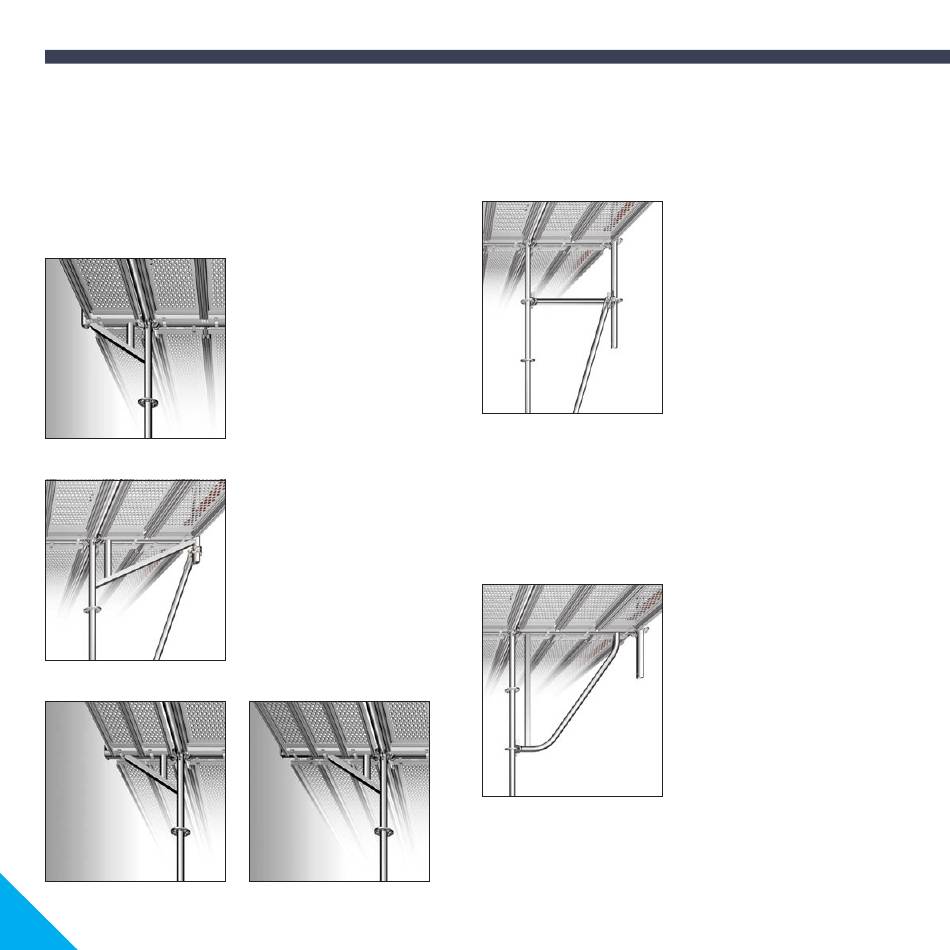

Konsole 0,39 m
Bild 120
Konsole 0,73 m
Bild 121
Konsole 0,69 m, verstellbar
Bild 122
36
1. Konsole 0,39 m an der
Lochscheibe montieren.
2. Stahlboden auflegen und die
Abhubsicherung schließen.
1. Konsole 0,73 m an der
Lochscheibe montieren.
2. Die Konsolstrebe montieren.
Tipp: Durch das Montieren
einer Diagonale wird die Trag-
fähigkeit der Konsole erhöht.
3. Stahlböden auflegen und die
Abhubsicherung schließen.
Bild 123
1. Konsole 0,69 m, verstellbar, an der Lochscheibe montieren.
2. In eingeschobener Stellung zwei Stahlböden 0,19 m breit auflegen. In
ausgezogener Stellung drei Stahlböden 0,19 m auflegen. Die maximale
Belastung der Konsole ist von der ausgezogenen Länge abhängig.
Konsolenböden aus Stielen, Riegeln und Diagonalen
Bild 124
1. Beide Riegel montieren.
2. Den Vertikalstiel anschließen.
3. Die Diagonale montieren.
4. Stahlböden auflegen und die Abhubsicherung schließen.
Tipp: Bei dieser Variante wird das Zusammenstoßen von Diagonalen mit
Böden vermieden.
Konsole, 1,09 m
Bild 125
1. Konsole 1,09 m an den Lochscheiben montieren.
2. Stahlböden auflegen und die Abhubsicherung schließen.
3. Äußeren Vertikalstiel am Keilkopf der Konsole 1,09 m anschließen.
