Verankerung - Layher Allroundgerust Aufbau- Und Verwendungsanleitung

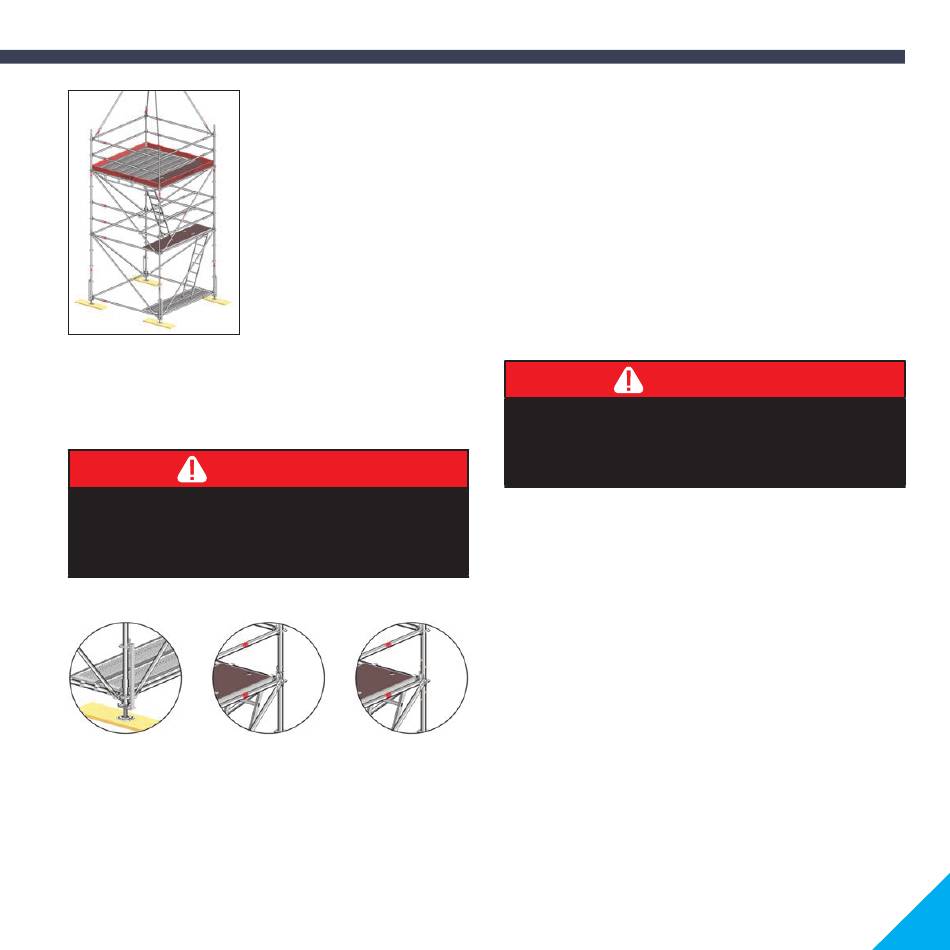

Bild 82
Achtung: Die Auswirkungen der Lasten, denen die Gerüstkonstruktion
während der Versetzung ausgesetzt ist, müssen gesondert beurteilt wer-
den. Das Anheben und Versetzen mit einem Kran muss unter Aufsicht einer
befähigten Person erfolgen.
WARNUNG
Die Stöße der Vertikalstiele sind fest miteinander zu
verbinden. Es ist nachzuprüfen, ob Vertikalstiele mit einge-
schraubtem Rohrverbinder oder Stiele mit eingepresstem
Rohrverbinder und Fallsteckern verwendet werden.
Die Fußspindeln sind gegen Herausfallen zu sichern.
Bild 83: Fußspindel- Bild 84: Verbindung
befestigung der Vertikalstiele mit
mit Keilkopf Fallstecker
Achtung: Die Standsicherheit der mobilen Gerüsteinheit ist im Einzelfall
nachzuweisen. Gegebenenfalls ist die Standsicherheit über Verankerungen,
Ballaste, Abspannungen oder Gerüstverbreiterungen sicherzustellen.
Kranversetzbare Einheiten
Wenn fahrbare Gerüste nicht einge-
setzt werden können, bspw. auf un-
ebenen Untergrund, lassen sich Ge-
rüsteinheiten so aufbauen, dass sie mit
dem Kran versetzt werden können. Es
sind geeignete Kraneinhängungen zu
verwenden. Kranversetzbare Gerüst-
einheiten können ebenfalls eingesetzt
werden, wenn das Arbeitsverfahren
ein segmentweises Vormontieren und
Zusammenfügen von Einheiten vorsieht.
Bild 85: Verbindung
der Vertikalstiele
mit verschraubtem
Rohrverbinder

12. VERANKERUNG

Achtung: Verankerungen sind für die Standsicherheit des Gerüsts
wesentlich und fortlaufend während des Gerüstaufbaues einzubauen.
Nur an ausreichend tragfähigen Bauteilen verankern, ggf. Ver-
ankerungs grund durch Auszugsversuche prüfen. Auf einen Nachweis
kann verzichtet werden, wenn die ausreichende Tragfähigkeit durch
fachliche Erfahrung beurteilt werden kann und der Gebrauchswert der
Verankerungskraft A nicht größer als 1,5 kN, bei Stahlbeton nach
⊥
DIN 1045 als Verankerungsgrund nicht größer als 6,0 kN ist. Die
Tragfähigkeit sämtlicher Befestigungsmittel (Anker, Ring schrauben,
Dübel) ist für die Verankerungskräfte nachzuweisen.
WARNUNG
Fehlende oder nicht ausreichend tragfähige Verankerungen
verringern die Standsicherheit der Gerüstkonstruktion und
können zum Einsturz des Gerüsts führen. Verankerungen
dürfen nur vom Gerüstaufsteller ein- und ausgebaut werden.
Die Verankerung des Gerüsts kann mit folgenden Hilfsmitteln erfolgen.
Verankerung mit Dübel und Ringschraube an Wänden
• Allround Anker
• Gerüsthalter kurz, mit 1 Normalkupplung am inneren Stiel
• V-Anker mit Gerüsthaltern
• Gerüsthalter lang, mit 2 Normalkupplungen an 2 Stielen
• O-Riegel
Verankerung an Tragkonstruktionen durch Klammerkupplungen
und Rohr-Kupplungskonstruktionen
• Verankerung an vertikalen Bauteilen
• Verankerung an horizontalen Bauteilen
