Die dargestellten Verankerungen unterscheiden sich hinsichtlich der
Aufnahme von Kräften und können nicht ohne erneute Überprüfung
untereinander ausgetauscht werden!
Gerüsthalter und anderweitige Rohr- und Kupplungsverankerungen
sind unmittelbar neben den ausgesteiften Lochscheiben anzubringen.

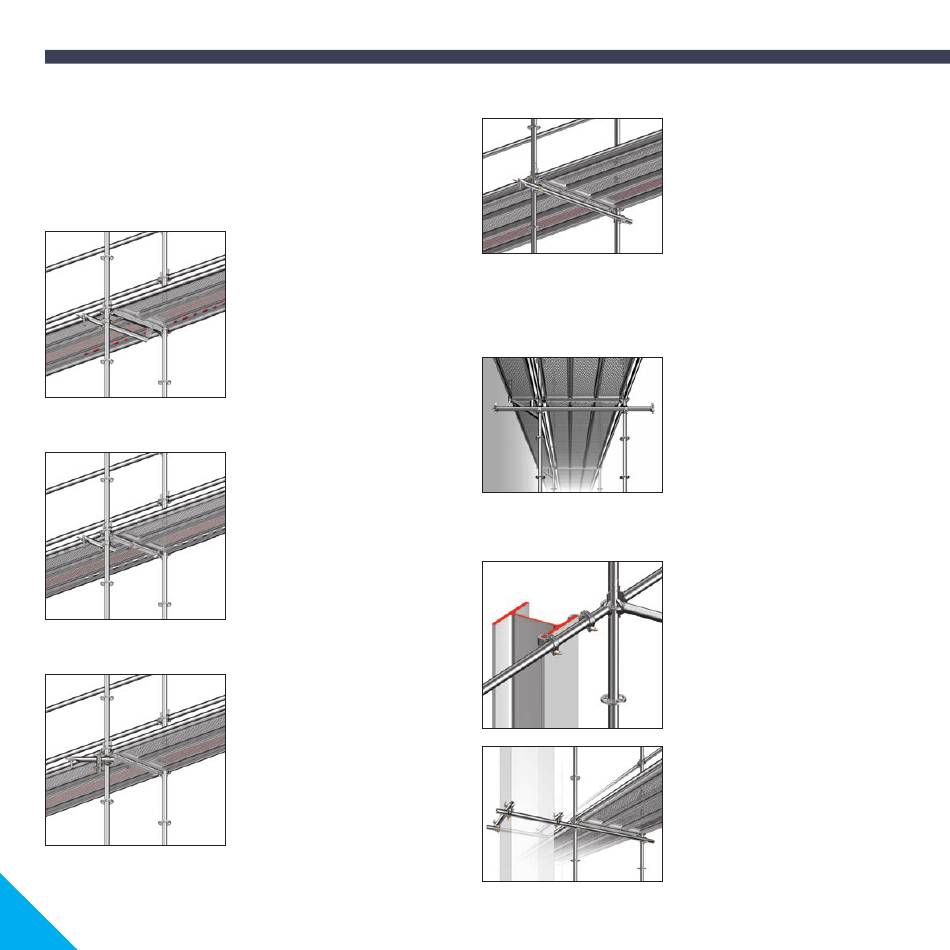

Allround Anker nur in Verbindung mit U-Profilen
Bild 86
Gerüsthalter, kurz, mit einer Normalkupplung
Bild 87
V-Anker
Bild 88
28
1. Allround Anker mit Normal-
kupplung am Stiel anschließen,
dabei den Gerüsthalter in
Ringschraube einführen.
2. Das hintere Ende des
Allround Ankers muss das
U-Profil umfassen.
1. Gerüsthalter kurz, mit Normal-
kupplung am inneren Stiel
anschließen, dabei den
Gerüsthalter in Ringschraube
einführen. Diese Art der
Verankerung kann keine
Kräfte parallel zur Fassade
übertragen.
1. Gerüsthalter mit Normal-
kupplung am Stiel anschließen,
dabei den Gerüsthalter in
Ringschraube einführen.
2. Zweiten Gerüsthalter mit
Normalkupplung an ersten
Gerüsthalter ankoppeln,
dabei den Gerüsthalter in
Ringschraube einführen.
3. Alternativ: Beide Gerüsthalter
am Stiel anschließen.
Gerüsthalter, lang (bis 1,75 m) mit 2 Normalkupplungen
Bild 89
O-Riegel mit 2 Normalkupplungen
Bei sehr breiten Gerüstkonstruktionen kann es erforderlich werden die
Verankerung mit Hilfe eines O-Riegels durchzuführen.
Bild 90
Verankerung an vertikalen Bauteilen
Bild 91
Bild 92
1. Gerüsthalter mit 2 Normal-
kupplungen an beiden Stielen
ankoppeln, dabei Gerüsthalter
in Ringschraube einhängen.
1. Riegel mit Normalkupplungen
an beiden Stielen ankoppeln,
Keilkopf über die Ring-
schraube schieben.
2. Keil durch Ringschraube
stecken, mittels
Hammerschlag sichern.
Verankerung an Stahlstützen mit
Hilfe von Klammerkupplungen.
1. Klammerkupplungen leicht am
Gerüstrohr befestigen, dann
an den Flansch der Stütze
schieben.
2. Kupplungen müssen den
Flansch fest umfassen.
3. Kupplungen anziehen.
Verankerung an Betonstützen
oder ummantelten Stützen durch
Rohrkupplungskonstruktion. Alle
Kupplungen fest anziehen.
