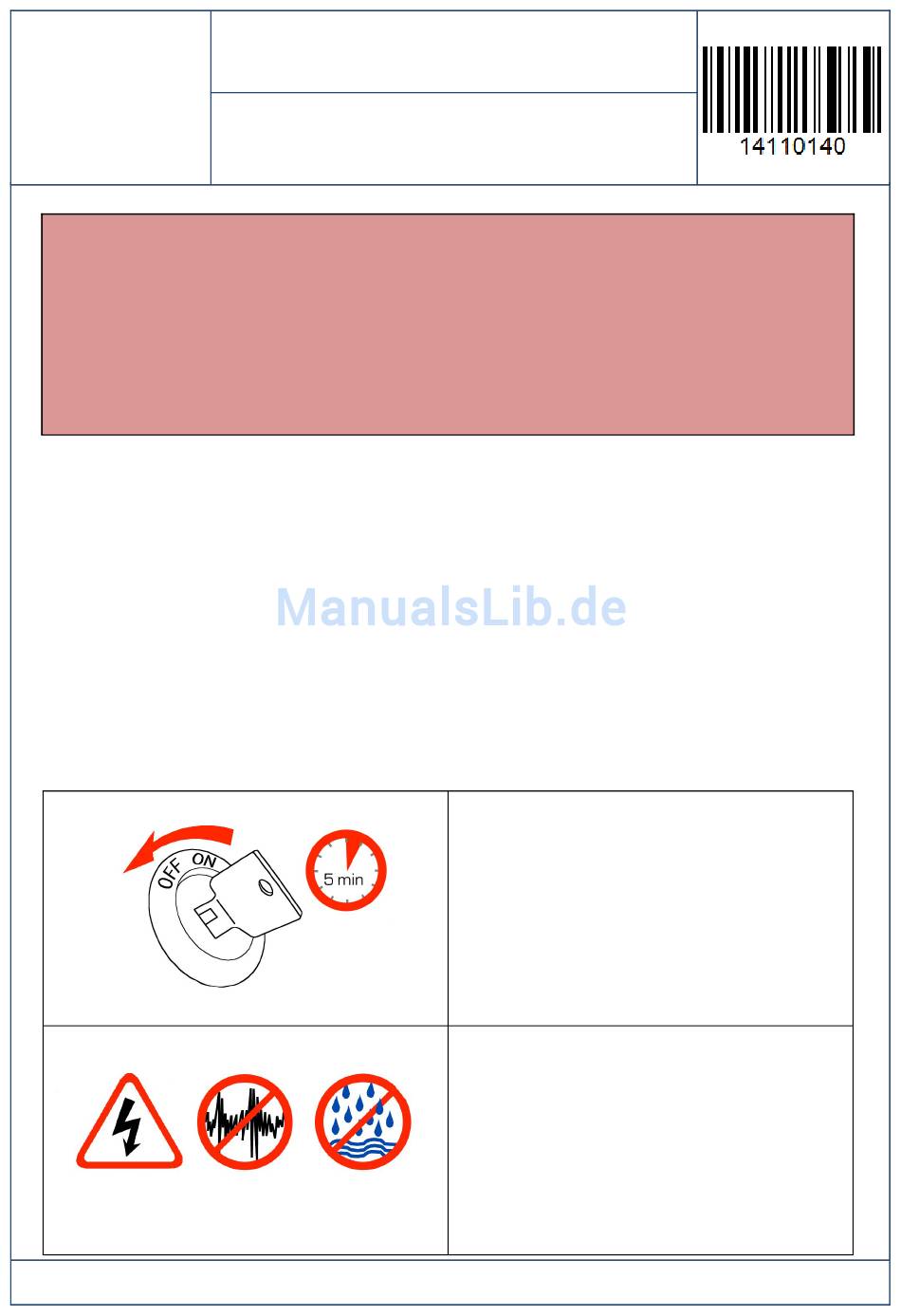

Das in der Anleitung beschriebene Produkt wurde unter Beachtung der erforderli-
chen Sicherheitsanforderungen entwickelt, gefertigt und kontrolliert.
Das Produkt muss sachgemäß eingebaut werden um Gefahren für Personen und
Sachen auszuschließen und eine einwandfreie und sichere Funktionsweise zu ge-
währleisten. Hier zu müssen Sie die Einbauanleitung inklusive der Sicherheitshin-
weise sorgfältig lesen.
Kontrollieren Sie vor dem Einbau der Chiptuning-Box die Vollständigkeit der zum
Lieferumfang gehörenden Teile.
Lieferumfang:
Menge
1x
1x
1x
1x
Datum: 23.04.2014
EINBAUANLEITUNG
BMW 135i E82/E87 (225kW / 306PS)
335i E90/E91/E92 (225kW / 306PS)
Bezeichnung
Chiptuning Box
Kabelsatz
Brückensteck 24polig
Befestigungsset II
1.Schalten Sie vor dem Einbau die Zündung aus!
2.Ziehen Sie den Zündschlüssel ab!
3.Schließen und verriegeln Sie alle Fahrzeugtüren!
4.Öffnen Sie die Fahrzeugtüren nicht während des
Einbaus!
5.Warten Sie anschließend vor dem Einbau mindes-
tens 5 Minuten
Um Beschädigungen an elektronischen Fahrzeug-
Komponenten zu vermeiden, stellen Sie bitte vor
Einbau der Elektronik sicher, dass Sie geeignete
Maßnahmen zur elektrostatischen Entladung er-
greifen. Verbrauen Sie die Elektronik unbedingt
wasser– und vibrationsgeschützt. Nehmen Sie kei-
ne Veränderung am Tuning-Kit vor ( wie Verlängern
oder Verkürzen des Kabelbaums etc. ).
Seite:1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BMW 135 iE87
Inhaltszusammenfassung für BMW 135 iE87
- Seite 1 EINBAUANLEITUNG BMW 135i E82/E87 (225kW / 306PS) 335i E90/E91/E92 (225kW / 306PS) Das in der Anleitung beschriebene Produkt wurde unter Beachtung der erforderli- chen Sicherheitsanforderungen entwickelt, gefertigt und kontrolliert. Das Produkt muss sachgemäß eingebaut werden um Gefahren für Personen und Sachen auszuschließen und eine einwandfreie und sichere Funktionsweise zu ge-...
-
Seite 2: Überblick
EINBAUANLEITUNG BMW 135i E82/E87 (225kW / 306PS) 335i E90/E91/E92 (225kW / 306PS) SAUGROHRDRUCKSENSOR LADEDRUCKSENSOR NOCKENWELLENSENSOR Überblick: Die Chiptuning Box wird an folgende Sensoren angeschlossen: Saugrohrdrucksensor ( Seite 3 / 4 ) Ladedrucksensor ( Seite 5 ) Nockenwellensensor ( Seite 6 ) ... -
Seite 3: Anschließen An Saugrohrdrucksensor
EINBAUANLEITUNG BMW 135i E82/E87 (225kW / 306PS) 335i E90/E91/E92 (225kW / 306PS) Anschließen an Saugrohrdrucksensor -Klipsen Sie zunächst den Kabelkanal ab. -Danach entfernen Sie das Reinluftfiltergehäuse. REINLUFTFILTERGEHÄUSE -Als nächstes entfernen Sie die Plastikabdeckung, rechts und links auf dem Wasserableitblech. -Lösen Sie den Sensor auf WASSERABLEITBLECH dem Wasserableitblech. - Seite 4 EINBAUANLEITUNG BMW 135i E82/E87 (225kW / 306PS) 335i E90/E91/E92 (225kW / 306PS) -Lösen Sie die Befesti- gungsschrauben des Was- serableitblechs auf der linken und der rechten Seite. -Ziehen Sie nun das Was- serableitblech nach vorne heraus. -Lösen Sie nun den Ste-...
-
Seite 5: Anschließen Des Ladedrucksensor
EINBAUANLEITUNG BMW 135i E82/E87 (225kW / 306PS) 335i E90/E91/E92 (225kW / 306PS) Anschließen des Ladedrucksensor -Lösen Sie die Drehverbin- dung des Luftschlauchs mit einer Zange. -Entfernen Sie nun den Luftschlauch und legen diesen nach hinten weg um zum Ladedrucksensor zu gelangen. -
Seite 6: Anschließen Am Nockenwellenpositionssensor
EINBAUANLEITUNG BMW 135i E82/E87 (225kW / 306PS) 335i E90/E91/E92 (225kW / 306PS) Anschließen am Nockenwellenpositionssensor -Zum erreichen des Nockenwellensensors müssen sie die Luft- führung entfernen. Dafür müssen ledig- lich 4 Schrauben ge- löst werden. -Nach dem lösen der Schrauben kann die Luftführung abgeho-... -
Seite 7: Anschließen Der Chiptuning-Box
EINBAUANLEITUNG BMW 135i E82/E87 (225kW / 306PS) 335i E90/E91/E92 (225kW / 306PS) Anschließen der Chiptuning-Box -Verlegen Sie das Kabel in Richtung eines geeigne- ten Einbau-Ortes. -Die Stecker müssen ein- rasten, damit eine sichere Verbindung gewährleistet ist. -Fixieren Sie das Kabel mit Kabelbindern -Abschließend verbinden...
