Das in der Anleitung beschriebene Produkt wurde unter Beachtung der erforderlichen Si-
cherheitsanforderungen entwickelt, gefertigt und kontrolliert.
Das Produkt muss sachgemäß eingebaut werden um Gefahren für Personen und Sachen
auszuschließen und eine einwandfreie und sichere Funktionsweise zu gewährleisten. Hier
zu müssen Sie die Einbauanleitung inklusive der Sicherheitshinweise sorgfältig lesen.
Lieferumfang:
Menge
1x
1x
1x
1x
Datum: 10.06.2016

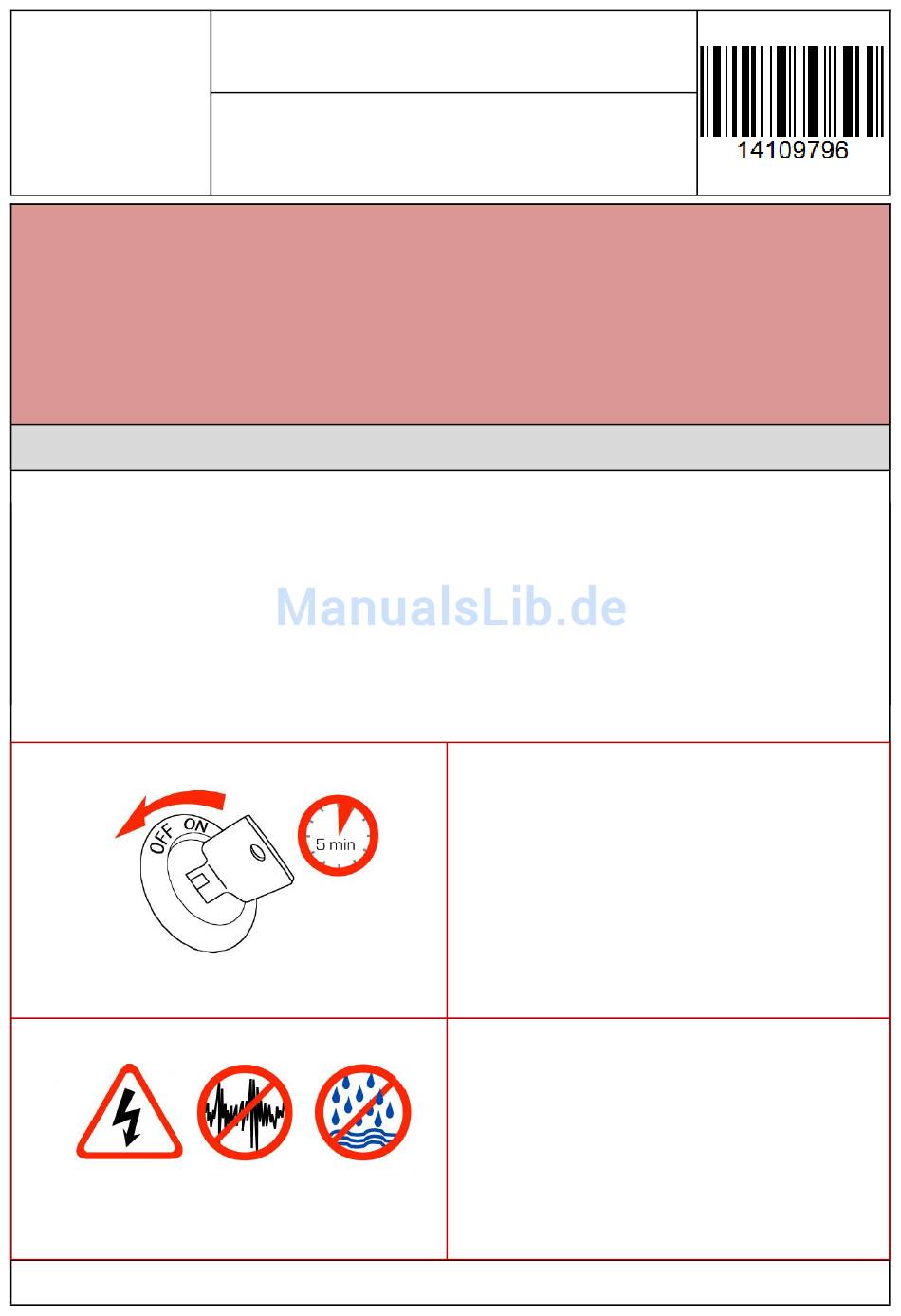

EINBAUANLEITUNG
BMW M135i, M2
135i und 335i
Bezeichnung
Chiptuning Box
Kabelsatz
Brückenstecker 24polig
Befestigungsset II
1. Öffnen Sie die Motorhaube.
2. Schalten Sie vor dem Einbau die Zündung aus!
3. Ziehen Sie den Zündschlüssel ab!
4. Schließen und verriegeln Sie alle Fahrzeugtüren!
5. Öffnen Sie die Fahrzeugtüren nicht während des Ein-
baus!
6. Warten Sie anschließend vor dem Einbau mindestens
5 Minuten
Um Beschädigungen an elektronischen Fahrzeug-
Komponenten zu vermeiden, stellen Sie bitte vor Einbau
der Elektronik sicher, dass Sie geeignete Maßnahmen zur
elektrostatischen Entladung ergreifen. Verbauen Sie die
Elektronik unbedingt wasser– und vibrationsgeschützt.
Nehmen Sie keine Veränderung am Tuning-Kit vor ( wie
Verlängern oder Verkürzen des Kabelbaums etc. ).
Seite:1
Werbung
Verwandte Anleitungen für BMW M135i
Inhaltszusammenfassung für BMW M135i
- Seite 1 EINBAUANLEITUNG BMW M135i, M2 135i und 335i Das in der Anleitung beschriebene Produkt wurde unter Beachtung der erforderlichen Si- cherheitsanforderungen entwickelt, gefertigt und kontrolliert. Das Produkt muss sachgemäß eingebaut werden um Gefahren für Personen und Sachen auszuschließen und eine einwandfreie und sichere Funktionsweise zu gewährleisten. Hier zu müssen Sie die Einbauanleitung inklusive der Sicherheitshinweise sorgfältig lesen.
-
Seite 2: Übersicht
EINBAUANLEITUNG BMW M135i, M2 135i und 335i Übersicht SAUGROHRDRUCKSENSOR Ladedrucksensor NOCKENWELLENSENSOR Überblick: Die Chiptuning Box wird an folgende Punkte angeschlossen: Nockenwellensensor Saugrohrdrucksensor Ladedrucksensor Benötigtes Werkzeug: Seitenschneider und Schraubendreher Vorbereitung: Verlegen Sie die einzelnen Stränge des Kabelbaums zu den zugehörigen Steckverbindungen ... - Seite 3 EINBAUANLEITUNG BMW M135i, M2 135i und 335i 1. Vorbereitung ABDECKUNG Bevor Sie mit der Installati- on beginnen können müs- sen Sie die Motorabde- ckung und den Luftfilter- Luftmassenmesser schlauch entfernen. Die Motorabdeckung ist lediglich mit Klips befestigt ...
- Seite 4 EINBAUANLEITUNG BMW M135i, M2 135i und 335i 2. Nockenwellensensor Der Nockenwellensensor befindet sich an der Vor- derseite des Motors NOCKENWELLENSENSENSOR Lösen Sie nun die Steckver- bindung des Steckers vom Nockenwellensensor. Stecken Sie zwischen diese getrennte Steckverbindung NOCKENWELLENSENSENSOR den mitgelieferten Kabel- baum.
- Seite 5 EINBAUANLEITUNG BMW M135i, M2 135i und 335i 3. Saugrohrdrucksensor SAUGROHRDRUCKSENSOR Der Saugrohrdruck befin- den sich auf der Ansaug- brücke auf der Fahrerseite Lösen Sie zuerst die Steck- SAUGROHRDRUCKSENSOR verbindung des Saugrohr- druck-Steckers vom Saug- rohrdrucksensor. Stecken Sie zwischen diese...
- Seite 6 EINBAUANLEITUNG BMW M135i, M2 135i und 335i 4. Ladedrucksensor LADEDRUCKSENSOR Der Ladedrucksensor befin- det sich am Ladeluftrohr vor der Ansaugbrücke Lösen Sie zuerst die Steck- verbindung des Steckers LADEDRUCKSENSOR vom Ladedrucksensor. Stecken Sie zwischen diese getrennte Steckverbindung den mitgelieferten Kabel- baum.
- Seite 7 EINBAUANLEITUNG BMW M135i, M2 135i und 335i 5. Chiptuning-Box Verlegen Sie das Kabel in Richtung eines geeigneten Einbau-Ortes. Die Stecker müssen einras- ten, damit eine sichere Verbindung gewährleistet ist. Fixieren Sie das Kabel mit Kabelbindern Abschließend verbinden Sie die Chiptuning-Box mit dem neuen Kabelbaum.
