Teile und Zubehör - Einbauanleitung
(Verbindliche Einbauvorschrift)
046 0201 Z

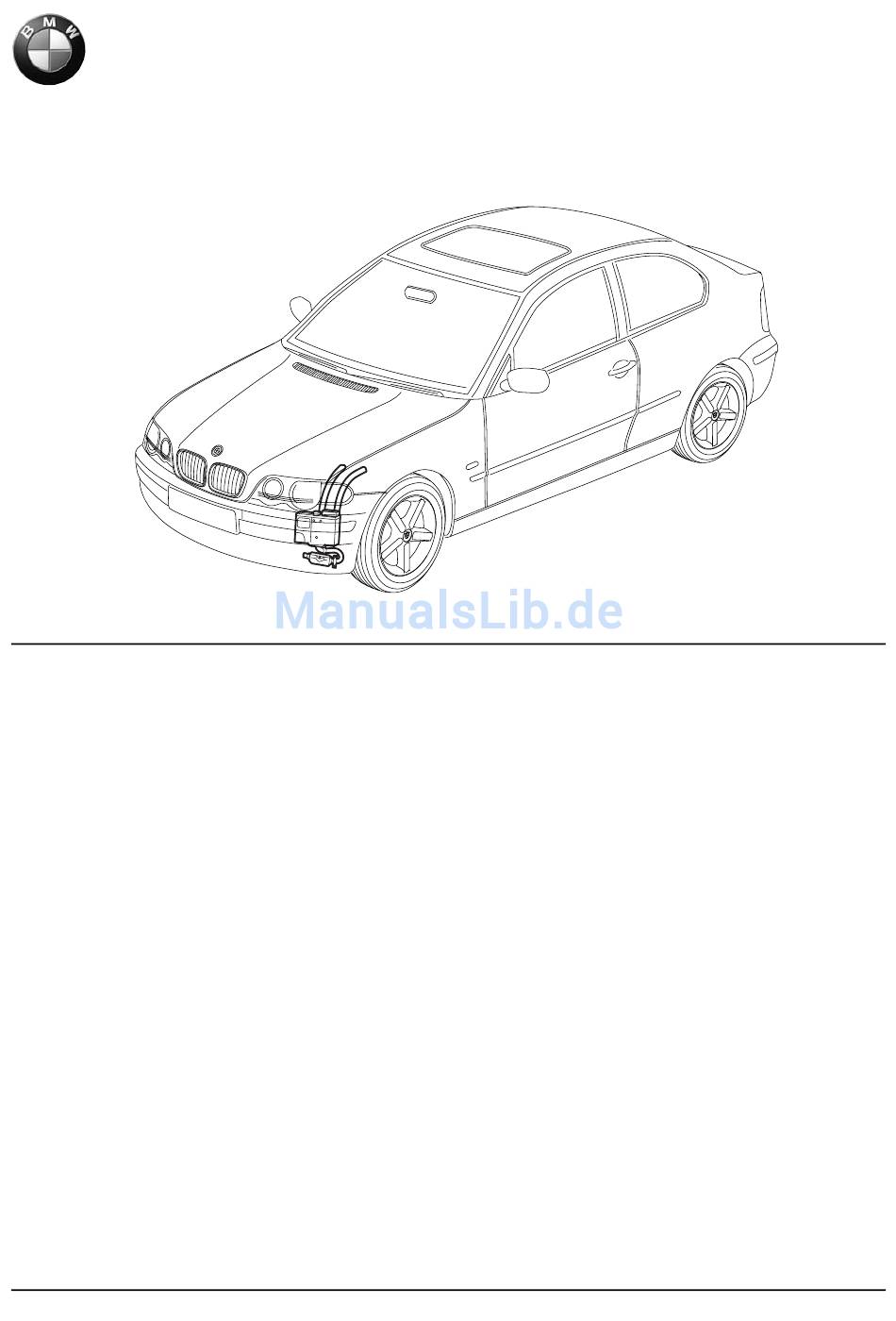

Standheizung „Inline"
BMW 3er-Reihe compact (E46/5), Linkslenker
Modelle mit M47 Motor
Fachkenntnisse sind Voraussetzung.
(Nur zum Gebrauch in der BMW HO bestimmt).
Einbauzeit ca. 6,5 Stunden.
Die Einbauzeiten können je nach Zustand und Ausstattung des Fahrzeuges abweichen.
Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299
Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299
EBA Nr.: 01 29 0 141 302
Stand: 08.2001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BMW Inline

Inhaltszusammenfassung für BMW Inline

  • Seite 1 BMW 3er-Reihe compact (E46/5), Linkslenker Modelle mit M47 Motor Fachkenntnisse sind Voraussetzung. (Nur zum Gebrauch in der BMW HO bestimmt). Einbauzeit ca. 6,5 Stunden. Die Einbauzeiten können je nach Zustand und Ausstattung des Fahrzeuges abweichen. Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299 Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299...
  • Seite 2 Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach dieser Einbauvorschrift nicht abnahmepflichtig, da hierzu ein spezi- eller Nachtrag der ABG besteht. Die Entbindung von der Pflicht, nach dem Einbau der Zusatzheizung eine neue Betriebs- erlaubnis zu beantragen (TÜV-Gutachten) gilt nur, wenn dieser Einbau in allen Anforderun- gen der nachstehenden, verbindlichen Einbauvorschrift entspricht und die Schlüsselnummer des betreffenden Fahrzeuges in der nachfolgend aufgeführten Liste ent-...
  • Seite 3 Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 289 Verbindliche Einbauvorschrift für BMW Fahrzeuge mit den Typ-Schlüssel-Nummern: Fahrzeugtyp/Modelle Motor Leistung Amtliches Motorkennzeichen E46/5 compact 320 td 110 KW 20/4/D/4 Mit den EG-Zulassungen: EG: e1 * 98/14*0167*.. DE/3 Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299 EBA Nr.: 01 29 0 141 302...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel Seite Wichtige Hinweise ..........Vorarbeiten .

  • Seite 5: Wichtige Hinweise

    Wichtige Hinweise Der Nachrüstsatz ist nur für den Gebrauch in der BMW HO bestimmt. Die Kabel bei der Verlegung nicht knicken oder beschädigen, da sonst Störungen entstehen, die später nur durch umfangreiche Nacharbeiten lokalisiert werden können. Die dabei entste- henden Kosten werden von BMW nicht vergütet.
  • Seite 6 Gesetzliche Hinweise Das Jahr der ersten Inbetriebnahme muß vom Einbauer auf dem Fabrikschild des Heizgerätes durch Entfernen der nicht zutreffenden Jahreszahlen dauerhaft gekennzeichnet werden. Für das Verlegen von Kraftstoffleitungen sind die §§ 45 und 46 StVZO einzuhalten. Daraus das Wichtigste: Kraftstoffleitungen sind so auszuführen, dass Verwindungen des Fahrzeuges, Bewegun- gen des Motors und dgl.

  • Seite 7: Vorarbeiten

    Vorarbeiten TIS AW-Nr. Kurztest durchführen Minuspol der Batterie abklemmen 12 00 ... Folgende Komponenten sind vorab zu demontieren: Handschuhfach 51 16 360 Stoßfänger vorne 51 11 000 Heiz-/Klimabedienteil 64 11 749 A-Säulenverkleidung links (nur bei Verbau der Funkfernbedienung) 51 43 201 Verkleidung Fußhebelwerk 51 45 185 Luftfiltergehäuse...

  • Seite 8: Einbau- Und Verlegeschema

    Einbau- und Verlegeschema 046 0202 Z Legende Kraftstoff-Entnehmer Dosierpumpe Funkempfänger T70/T80 Relais/Sicherungskasten Standheizgerät Vorwahluhr Klebeantenne Anschluss Kl.30 Thermo Call (Einbau ist in separater Einbauanleitung beschrieben) DE/8 Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299 EBA Nr.: 01 29 0 141 302 Stand: 8.2001...

  • Seite 9: Anschlussübersicht Kabelsatz Standheizung

    Anschlussübersicht Kabelsatz Standheizung 046 0203 Z Kabelfarbe/ Kurzbez./ Pos. Bezeichnung Signal Anschlussort im Fahrzeug Querschnitt Steckplatz Kabelsatz Kabelschuh Masse BR, Ø 6,0 mm Massestützpunkt, hinter dem li. Scheinwerfer X165 Buchsenkontakt Kl. 30 RT, Ø 4,0 mm Am Standheizgerät, 2-pol. schwarzer Stecker X642, PIN 1 Buchsenkontakt Masse...

  • Seite 10: Kabelsatz Standheizung - Verlegeschema

    Kabelsatz Standheizung - Verlegeschema A14 A15 A4-8 A2-3 046 0204 Z Hinweise zur Verlegung des Kabelsatzes Massepunkt X165 A2-A3 Am Standheizgerät, X642 A4-A8 Am Standheizgerät, X764 A9-A10 An der Dosierpumpe, Stecker X997 Am Funkempfänger (falls verbaut), Stecker X18830 Am Kl. 30 Stützpunkt, Steckplatz X13020 An der Vorwahluhr (falls verbaut), Stecker X10130 A14-A15 Gebläseanschluss...

  • Seite 11: Kabelsatz Standheizung Anschließen

    Kabelsatz Standheizung anschließen Steuergeräteträger der E-Box ausbauen. Abzweige A1-A10 durch die Kabeltülle in den Mo- torraum verlegen. A11-A15 Abzweige A11-A15 durch die E-Box-Öffnung in den Innenraum verlegen. Abzweige A16-A18 verbleiben in der E-Box. A1-A10 046 0206 Z Relais (1) auf den Abzweig A17 aufstecken. Abzweige A17 und A18 in freie Steckplätze der E-Box einstecken.
  • Seite 12 Kabelsatz Standheizung anschließen 2pol. Stecker X997 wie folgt anstecken Abzweig A9, Kabelfarbe blau, in PIN 1, Abzweig A10, Kabelfarbe braun, in PIN 2 Abzweige A9 und A10 entlang der Kraftstoffleitung zum Einbauort der Dosierpumpe verlegen. A9/10 Abzweige A9 und A10 erst später zusammen mit der Kraftstoffleitung mit Kabelbändern fixieren.
  • Seite 13 Kabelsatz Standheizung anschließen Sicherungsträger nach unten klappen. Abdeckung vom Klemme 30 Stützpunkt X13020 abnehmen und Mutter (1) lösen. Abzweig A12, Kabelfarbe rot, an Klemme 30 Stützpunkt X13020 anschließen. X13020 Abdeckung wieder aufstecken. 046 0210 Z DE/13 Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299 EBA Nr.: 01 29 0 141 302 Stand: 8.2001...

  • Seite 14: Vorwahluhr Einbauen

    Vorwahluhr einbauen Bohrschablone auf die Interieur-Leiste aufkleben und Bohrungen wie angegeben anbringen. Dichtung (1) auf die Vorwahluhr (2) aufkleben. Büchse (4) mit Blechschraube (5) anschrauben. Abzweig A13 durch die Bohrung (3) führen und an der Vorwahluhr (2) anstecken. 046 0211 Z Bei der Montage nicht auf das Display der Vorwahluhr drücken.

  • Seite 15: Komponenten Der Funkfernbedienung T70/T80 Einbauen

    Komponenten der Funkfernbedienung T70/T80 einbauen Airbag! Antennenleitung mit Kabelbändern am vorhandenen Kabelbaum fixieren. Frontscheibe im Klebebereich reinigen. Kle- betemperatur mindestens 20° C. Antenne (1) mit Abstand „a“ = max. 25 mm vom Scheibenrahmen auf die Frontscheibe kleben. Antennenleitung wie dargestellt unter dem Dach- himmel, dann entlang der A-Säule in den Fahrer- Fußraum verlegen.

  • Seite 16: Standheizgerät Einbauen Und Anschließen

    Standheizgerät einbauen und anschließen Standheizgerät (1) wie folgt umbauen: Schlauchschelle (2) zusammendrücken und zur Seite schieben. Torxschraube (3) lösen und Wasserpumpe (5) ab- nehmen. Schrauben (4) lösen und Deckel (6) abnehmen. 046 0216 Z Formschlauch (1) mit Verbinder (3) an das Standheizgerät (2) montieren.
  • Seite 17 Standheizgerät einbauen und anschließen Ansaugschlauch (1) auf den Ansaug- Geräuschdämpfer (2) aufschrauben. Ansaug-Geräuschdämpfer (2) in die Halterung (3) einclipsen und in die Bohrung einstecken. 046 0217 Z Im dargestellten Bereich (2) am Bremskühlschacht (1) Bohrung Ø 9 mm anbrin- gen. 046 0219 Z Außentemperaturfühler (3) in den Bremskühlschacht (1) einstecken.
  • Seite 18 Standheizgerät einbauen und anschließen Bohrung (2) in der Radhausverkleidung (1) an- zeichnen. Maß a = 35 mm Bohrung Ø 40 mm anbringen. 046 0220 Z Tülle (1) in die Verkleidung (2) einsetzen. 046 0222 Z Abgasrohr (1) gemäß Maßangabe abschneiden: A = 120 mm B = 180 mm 046 0223 Z...
  • Seite 19 Standheizgerät einbauen und anschließen 046 0224 Z Standheizgerät (1) einsetzen und mit Muttern (2) befestigen. Halter (3) mit Ejotschraube (4) anschrauben. Ansaugluftschlauch (5) wie dargestellt montieren. Halter (1) mit Ejotschraube (2) am Standheizgerät (3) befestigen. Bohrung (5) auf den Längsträger (4) übertragen. Halter (1) wieder lockern.
  • Seite 20 Standheizgerät einbauen und anschließen X642 X764 046 0225 Z Radhausverkleidung (1) einbauen. Kabelbaum (2) mit Kabelband (3) am Halter (4) fixieren. Abgasschalldämpfer (8) mit Schraube (10) M6 x 20 mm wie dargestellt befestigen. Abgasrohre (6 und 7) mit Rohrschellen (5) wie dargestellt am Abgasschalldämpfer (8) montieren und durch die Tülle (9) führen.

  • Seite 21: Wasserschläuche Einbauen / Anschließen

    Wasserschläuche einbauen / anschließen Teilstücke A und B vom Wasserschlauch wie dar- gestellt abschneiden. Alle Wasserschläuche beim Einbau mit bei- liegendem Isolierrohr versehen. 165 mm 220 mm 046 0214 Z Beide Wasserschläuche (1 und 3) am Wasserventil (4) mit Schlauchklemmen (2) absper- ren.
  • Seite 22 Wasserschläuche einbauen / anschließen Wasserschlauch A mit dem freien Wasserschlauch (1) und dem Standheizgeräte- Eingang (2) verbinden. 046 0200 Z Schlauchklemmen (1) wieder demontieren. 046 0227 Z DE/22 Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299 EBA Nr.: 01 29 0 141 302 Stand: 8.2001...

  • Seite 23: Kraftstoff-Versorgung Herstellen

    10. Kraftstoff-Versorgung herstellen Der Kraftstoff-Anschluß für die Standheizung ist nur an der rechten Tankarmatur zulässig. Beide Abdeckbleche (1) unterhalb der Rücksitz- bank demontieren. F 46 0051 R Kraftstoff-Entnehmer (1) an der abgebildeten Stel- le durchschneiden. F 46 0052 R Tank durch Öffnen des Tankdeckels kurz belüften.
  • Seite 24 10. Kraftstoff-Versorgung herstellen Dosierpumpe (4) mit Rohrschelle (2) wie darge- stellt anhalten und Bohrstelle (1) anzeichnen. Abdeckblech (3) demontieren. Bohrung mit Ø 9 mm anbringen. Einnietmutter in den Längsträger einnieten. 046 0195 Z Dosierpumpe (1) mit Sechskantschraube M6 x 20 mm (2) anschrauben. Stecker X997 auf die Dosierpumpe (1) aufstecken.
  • Seite 25 10. Kraftstoff-Versorgung herstellen Kraftstoffleitung (1) zum Standheizgerät (4) verle- gen. Anschlussstück (2) mit Schellen (3) am Kraftstoff- stutzen des Standheizgerätes (4) anschließen. 046 0228 Z DE/25 Nachrüst-/Einbausatz-Nr.: 82 30 0 141 299 EBA Nr.: 01 29 0 141 302 Stand: 8.2001...

  • Seite 26: Abschließende Arbeiten/Codierung

    Abschließende Arbeiten/Codierung Handsender programmieren: 1 = EIN-Taste 2 = AUS-Taste 3 = Diode - Sicherung F1 (1 A) aus dem Sicherungsträger A18 ziehen - Mindestens 5 Sekunden warten - Sicherung F1 wieder einstecken - Innerhalb von 5 Sekunden die AUS-Taste betä- tigen, der Programmiervorgang ist beendet Bis zu drei Handsender können auf den Funkempfänger programmiert werden.

  • Seite 27: Störentriegelung/Diagnose

    12. Störentriegelung/Diagnose Das Standheizgerät wird aus Sicherheits- gründen verriegelt und ist dann ohne Funkti- on wenn: permanent Fehlermeldungen erfasst und ge- speichert werden oder der Überhitzungsschutz aktiviert wurde. Nach einer Störverriegelung das Standheizgerät wie unten beschrieben entriegeln. 046 0260 Z - Stromversorgung des Standheizgerätes durch Ziehen der 20 A Sicherung (F2) für minde- stens 30 Sekunden unterbrechen - Sicherung (F2) wieder einsetzen...

  • Seite 28: Schaltplan Standheizung E46/5 Mit M47 Motor

    13. Schaltplan Standheizung E46/5 mit M47 Motor X13020 4,0 RT 1,5 RT 2,5 RT 2,5 RT X10016 X2798 0,5 GN/GE A402 20 A X681 X2798 0,5 RT 2,5 RT 2,5 RT 2,5 GN/RT X10130 X642 X3263 K450 X642 X764 X3263 0,75 GN/WS 0,75 BR...
  • Seite 29 13. Schaltplan Standheizung E46/5 mit M47 Motor Legende Heiz-/Klimabedienteil Steuergerät Standheizung Sicherungshalter II A128 Steuergerät für Fernbedienung A402 Sicherungshalter für Standheizung in E-Box K450 Relais Standheizung Vorwahluhr Kodierstecker für Einbauten ohne Funkfernbedienung X165 Massestützpunkt hinter Scheinwerfer links X608 6-poliger Anschlussstecker von Heizungs- bzw. Klimabedienteil X642 2-poliger Anschlussstecker von Standheizung X681...
