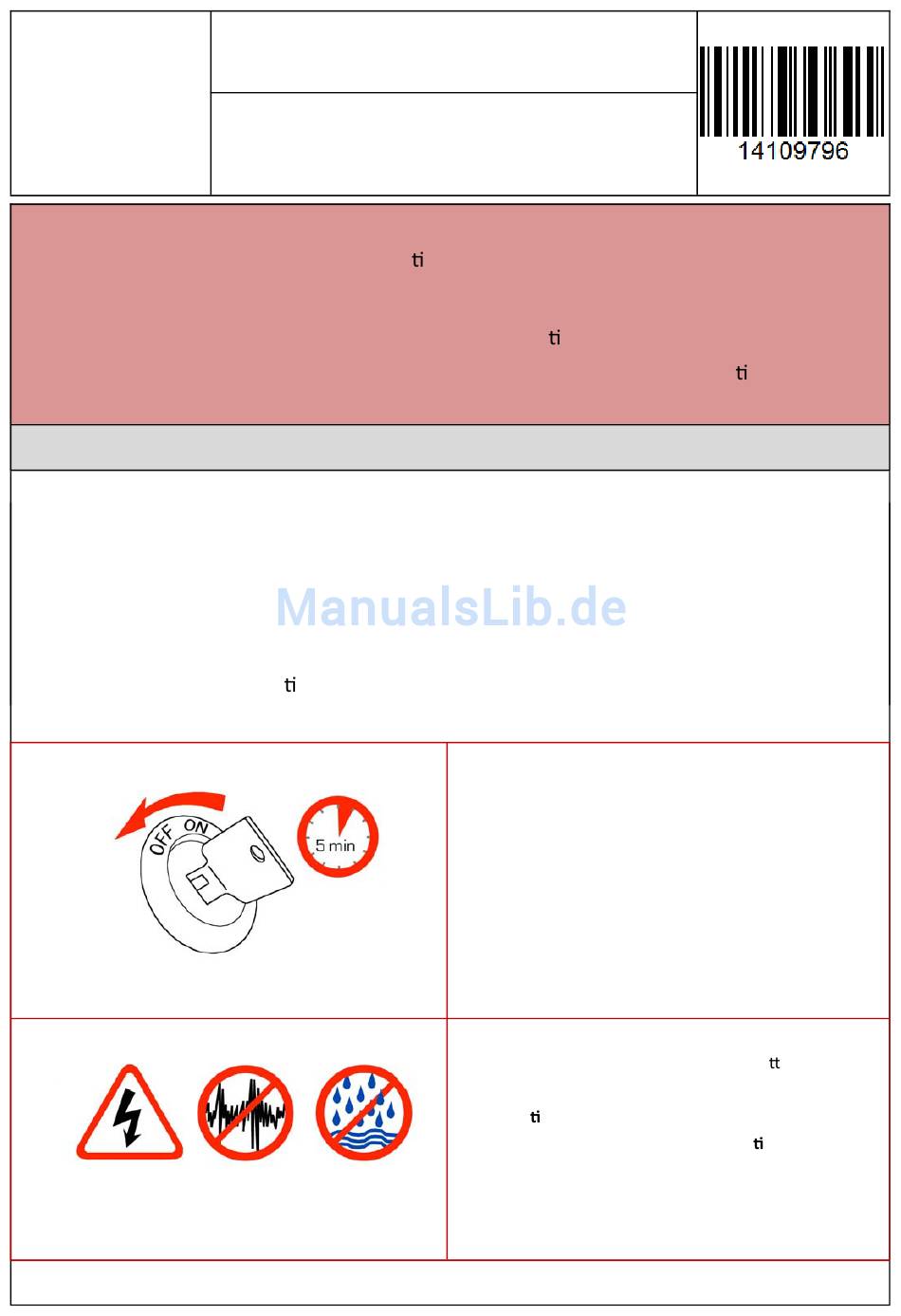

Das in der Anleitung beschriebene Produkt wurde unter Beachtung der erforderlichen Si‐
cherheitsanforderungen entwickelt, gefer gt und kontrolliert.
Das Produkt muss sachgemäß eingebaut werden um Gefahren für Personen und Sachen
auszuschließen und eine einwandfreie und sichere Funk onsweise zu gewährleisten. Hier
zu müssen Sie die Einbauanleitung inklusive der Sicherheitshinweise sorgfäl g lesen.
Lieferumfang:
Menge
1x
1x
1x
1x
Datum: 29.11.2012 Seite:1
EINBAUANLEITUNG
BMW M135i
135i und 335i
Bezeichnung
Chiptuning Box
Kabelsatz
Brückenstecker 24polig
Befes gungsset II
1. Öffnen Sie die Motorhaube.
2. Schalten Sie vor dem Einbau die Zündung aus!
3. Ziehen Sie den Zündschlüssel ab!
4. Schließen und verriegeln Sie alle Fahrzeugtüren!
5. Öffnen Sie die Fahrzeugtüren nicht während des Ein‐
baus!
6. Warten Sie anschließend vor dem Einbau mindestens
5 Minuten
Um Beschädigungen an elektronischen Fahrzeug‐
Komponenten zu vermeiden, stellen Sie bi e vor Einbau
der Elektronik sicher, dass Sie geeignete Maßnahmen zur
elektrosta schen Entladung ergreifen. Verbauen Sie die
Elektronik unbedingt wasser– und vibra onsgeschützt.
Nehmen Sie keine Veränderung am Tuning‐Kit vor ( wie
Verlängern oder Verkürzen des Kabelbaums etc. ).
Werbung
Verwandte Anleitungen für BMW 335i
Inhaltszusammenfassung für BMW 335i
- Seite 1 EINBAUANLEITUNG BMW M135i 135i und 335i Das in der Anleitung beschriebene Produkt wurde unter Beachtung der erforderlichen Si‐ cherheitsanforderungen entwickelt, gefer gt und kontrolliert. Das Produkt muss sachgemäß eingebaut werden um Gefahren für Personen und Sachen auszuschließen und eine einwandfreie und sichere Funk onsweise zu gewährleisten. Hier zu müssen Sie die Einbauanleitung inklusive der Sicherheitshinweise sorgfäl g lesen. Lieferumfang: Menge Bezeichnung 1x Chiptuning Box 1x Kabelsatz 1x Brückenstecker 24polig 1x Befes gungsset II 1. Öffnen Sie die Motorhaube. 2. Schalten Sie vor dem Einbau die Zündung aus! 3. Ziehen Sie den Zündschlüssel ab! 4. Schließen und verriegeln Sie alle Fahrzeugtüren! 5. Öffnen Sie die Fahrzeugtüren nicht während des Ein‐ baus! 6. Warten Sie anschließend vor dem Einbau mindestens 5 Minuten Um Beschädigungen an elektronischen Fahrzeug‐ Komponenten zu vermeiden, stellen Sie bi e vor Einbau der Elektronik sicher, dass Sie geeignete Maßnahmen zur ...
-
Seite 2: Übersicht
EINBAUANLEITUNG BMW M135i 135i und 335i Übersicht SAUGROHRDRUCKSENSOR Ladedrucksensor NOCKENWELLENSENSOR Überblick: Die Chiptuning Box wird an folgende Punkte angeschlossen: Nockenwellensensor Saugrohrdrucksensor Ladedrucksensor Benö gtes Werkzeug: Seitenschneider und Schraubendreher Vorbereitung: Verlegen Sie die einzelnen Stränge des Kabelbaums zu den zugehörigen Steckverbindungen Legen Sie sich das benö gte Werkzeug zur Seite ( falls benö gt ) Legen Sie sich das Befes gungsmaterial zur Seite Um die maximale Leistungsausbeute zu erreichen muss min Super Plus (98 RoZ) oder besser getankt werden Datum: 29.11.2012 Seite:2 ... - Seite 3 EINBAUANLEITUNG BMW M135i 135i und 335i 1. Vorbereitung 1a ABDECKUNG Bevor Sie mit der Installa ‐ on beginnen können müs‐ sen Sie die Motorabde‐ ckung und den Lu filter‐ Lu massenmesser schlauch en ernen. Die Motorabdeckung ist lediglich mit Klips befes gt Ziehen Sie die Motorabde‐ ckung vorsich g nach oben ab Um den Lu filterschlauch zu en ernen müssen Sie die Schlauchschelle und den Lu massenmesser lösen Schlauchschelle ...
- Seite 4 EINBAUANLEITUNG BMW M135i 135i und 335i 2. Nockenwellensensor 2a Der Nockenwellensensor befindet sich an der Vor‐ derseite des Motors NOCKENWELLENSENSENSOR Lösen Sie nun die Steckver‐ 2b bindung des Steckers vom Nockenwellensensor. Stecken Sie zwischen diese getrennte Steckverbindung NOCKENWELLENSENSENSOR den mitgelieferten Kabel‐ baum. Der entsprechende Stecker des neuen Kabelbaums wird nun am Nockenwel‐ lensensor befes gt. Datum: 29.11.2012 Seite:4 ...
- Seite 5 EINBAUANLEITUNG BMW M135i 135i und 335i 3. Saugrohrdrucksensor 3a SAUGROHRDRUCKSENSOR Der Saugrohrdruck befin‐ den sich auf der Ansaug‐ brücke auf der Fahrerseite Lösen Sie zuerst die Steck‐ 3b SAUGROHRDRUCKSENSOR verbindung des Saugrohr‐ druck‐Steckers vom Saug‐ rohrdrucksensor. Stecken Sie zwischen diese getrennte Steckverbindung den mitgelieferten Kabel‐ baum. Der entsprechende Stecker des neuen Kabelbaums wird nun am Saugrohr‐ drucksensor befes gt. Datum: 29.11.2012 Seite:5 ...
- Seite 6 EINBAUANLEITUNG BMW M135i 135i und 335i 4. Ladedrucksensor 4a LADEDRUCKSENSOR Der Ladedrucksensor befin‐ det sich am Ladelu rohr vor der Ansaugbrücke Lösen Sie zuerst die Steck‐ 4b verbindung des Steckers LADEDRUCKSENSOR vom Ladedrucksensor. Stecken Sie zwischen diese getrennte Steckverbindung den mitgelieferten Kabel‐ baum. Der entsprechende Stecker des neuen Kabelbaums wird nun am Ladedruck‐ sensor befes gt. Datum: 29.11.2012 Seite:6 ...
- Seite 7 EINBAUANLEITUNG BMW M135i 135i und 335i 5. Chiptuning‐Box 5 Verlegen Sie das Kabel in Richtung eines geeigneten Einbau‐Ortes. Die Stecker müssen einras‐ ten, damit eine sichere Verbindung gewährleistet ist. Fixieren Sie das Kabel mit Kabelbindern Abschließend verbinden Sie die Chiptuning‐Box mit dem neuen Kabelbaum. 6. Brückenstecker 6 Mit Hilfe des Brückenste‐ cker kann man das Fahr‐ zeug in den Serienzustand versetzen. Sobald Sie den Kabelbaum mit dem Brückenstecker verbinden ist das Fahrzeug im Serienzustand. Datum: 29.11.2012 Seite:7 ...
