Bei LX-2-R :

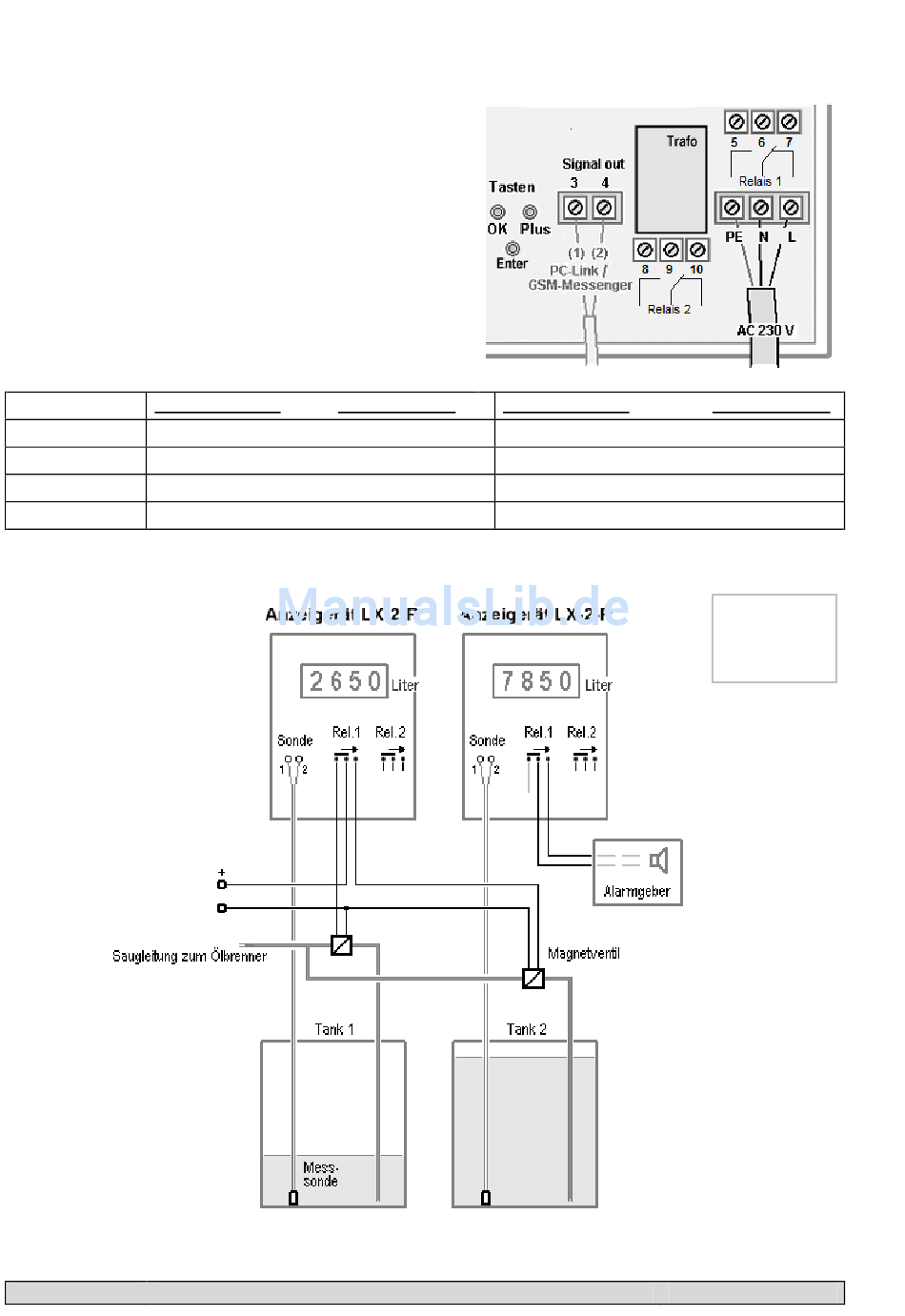

Anschluss der Relaiskontakte
Das Anzeigegerät LX-2-R verfügt über zwei Relais-
kontakte für den Anschluss von externen Steuer-
stromkreisen oder zur Ansteuerung externer Alarm-
oder Signalgeber.
Bei Ausfall des Gerätes und bei Füllstand (und optio-
nal Temperatur) oberhalb des gewählten Grenzwer-
tes, sind die Kontakte der Relaisklemmen
6-7 und 9-10 geschlossen bzw. 5-6 und 8-9 geöffnet;
siehe Platinenaufdruck im Gerät.
Normalzustand
Relais 1 Klemmen 5 - 6 offen / Kontakt schließt
Relais 2 Klemmen 8 - 9 offen / Kontakt schließt
Schaltspg. maximal 250 V AC
Schaltstrom maximal 3,5 A

Autom. Tankumschaltung

S. 4 LX-2 / LX-2-R Montage- und Bedienungsanleitung
/ Im Ereignisfall Normalzustand
Klemmen 6 - 7 geschl. / Kontakt öffnet
Klemmen 9 -10 geschl. / Kontakt öffnet
/ Im Ereignisfall
Schaltungs-
beispiel
LX-2-R
Stand: 02-2009
