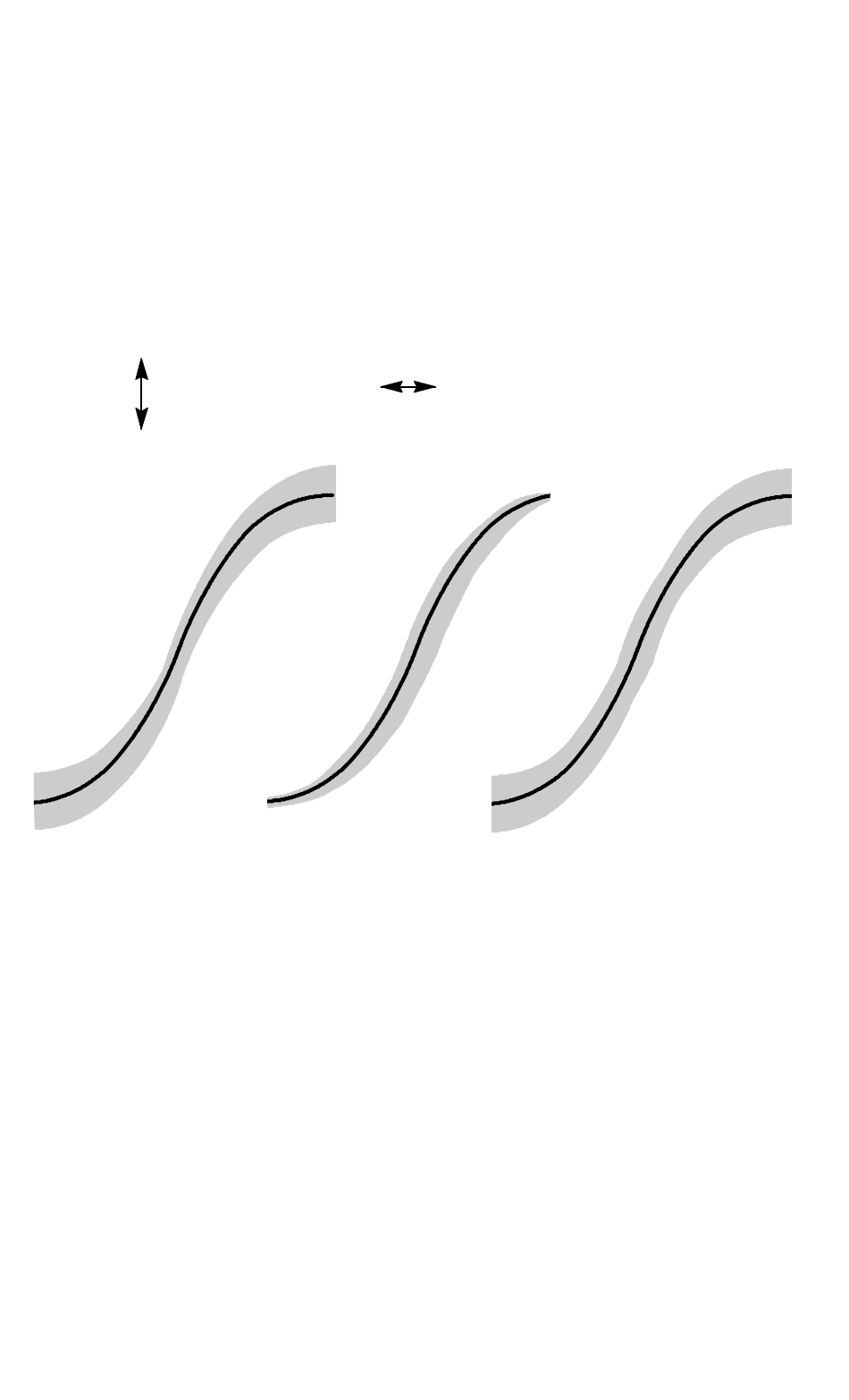

Die folgende Abbildung veranschaulicht, wie das
Oszilloskop aus vertikalen und horizontalen
Unterteilungseinheiten, die der Benutzer eingibt, die
Hüllkurve der Toleranzmaskensignal-Grenzwertprüfung
erstellt. Unterteilungseinheiten sind Rasterunter-
teilungen, wobei 1 große Unterteilung 1.000 Milliunter-
teilungen oder mdivs enthält. Die kleinste Milliunter-
teilungseinheit ist 20, was einem Bildschirmpixel
entspricht.
Vertikale
Grenzwerte
Beim Vergleich eines Quellensignals und eines
Hüllkurvensignals wird jeder Wert eines Quellen-
signal-Abtastpunkts mit den vertikalen und horizontalen
Min-/Max-Werten des entsprechenden Abtastpunkts des
Hüllkurvensignals verglichen. Jeder Quellensignal-
Datenpunkt, der nicht gleich den Min./Max.-Werten der
entsprechenden Toleranzmasken-Hüllkurve ist, stellt eine
Verletzung dar.
+
Horizontale
Grenzwerte
+
=
Resultierende
Toleranzmaske
=
7
