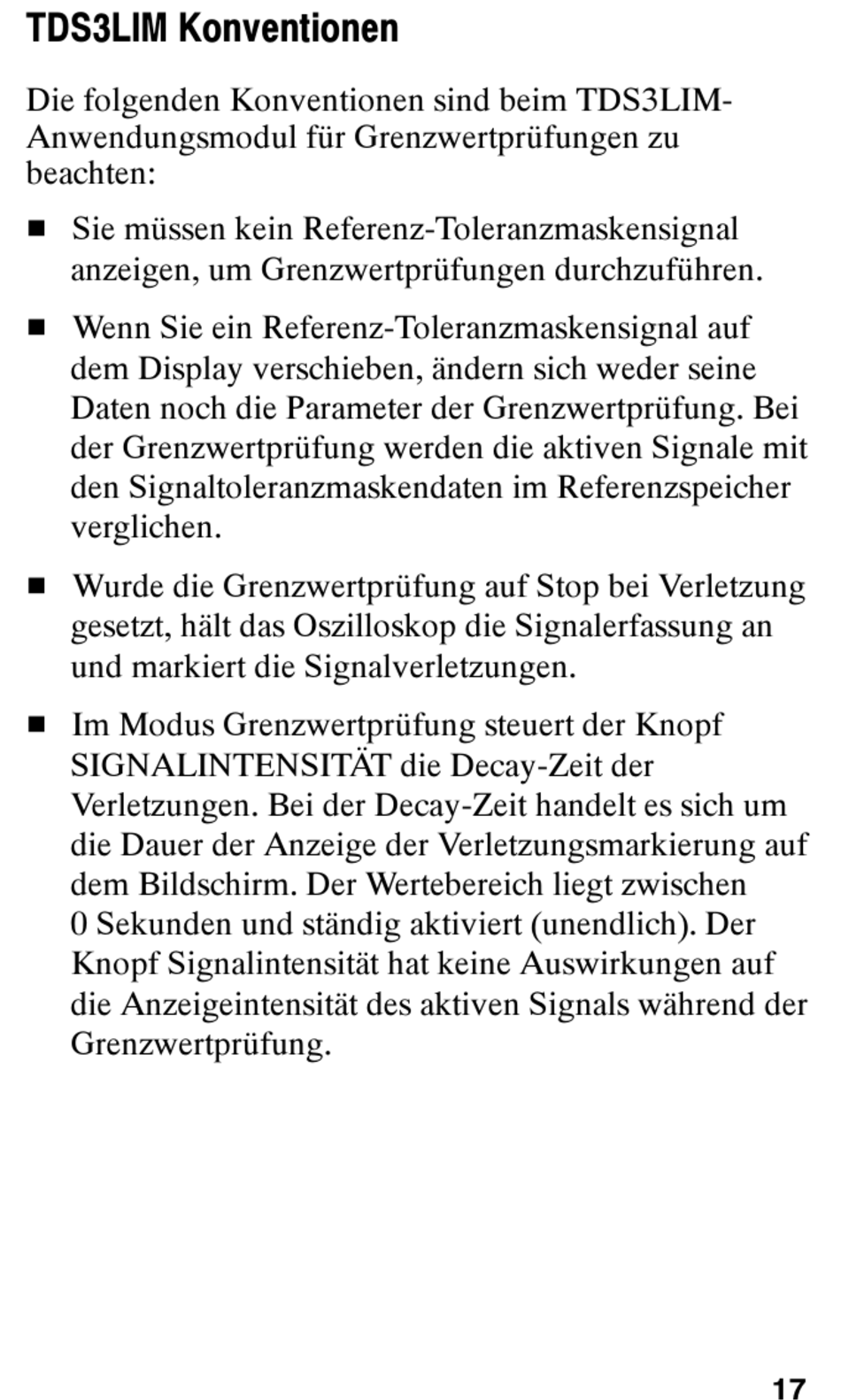

TDS3LIM Konventionen
Die folgenden Konventionen sind beim TDS3LIM-
Anwendungsmodul für Grenzwertprüfungen zu
beachten:
H Sie müssen kein Referenz-Toleranzmaskensignal
anzeigen, um Grenzwertprüfungen durchzuführen.
H Wenn Sie ein Referenz-Toleranzmaskensignal auf
dem Display verschieben, ändern sich weder seine
Daten noch die Parameter der Grenzwertprüfung. Bei
der Grenzwertprüfung werden die aktiven Signale mit
den Signaltoleranzmaskendaten im Referenzspeicher
verglichen.
H Wurde die Grenzwertprüfung auf Stop bei Verletzung
gesetzt, hält das Oszilloskop die Signalerfassung an
und markiert die Signalverletzungen.
H Im Modus Grenzwertprüfung steuert der Knopf
SIGNALINTENSITÄT die Decay-Zeit der
Verletzungen. Bei der Decay-Zeit handelt es sich um
die Dauer der Anzeige der Verletzungsmarkierung auf
dem Bildschirm. Der Wertebereich liegt zwischen
0 Sekunden und ständig aktiviert (unendlich). Der
Knopf Signalintensität hat keine Auswirkungen auf
die Anzeigeintensität des aktiven Signals während der
Grenzwertprüfung.
17
